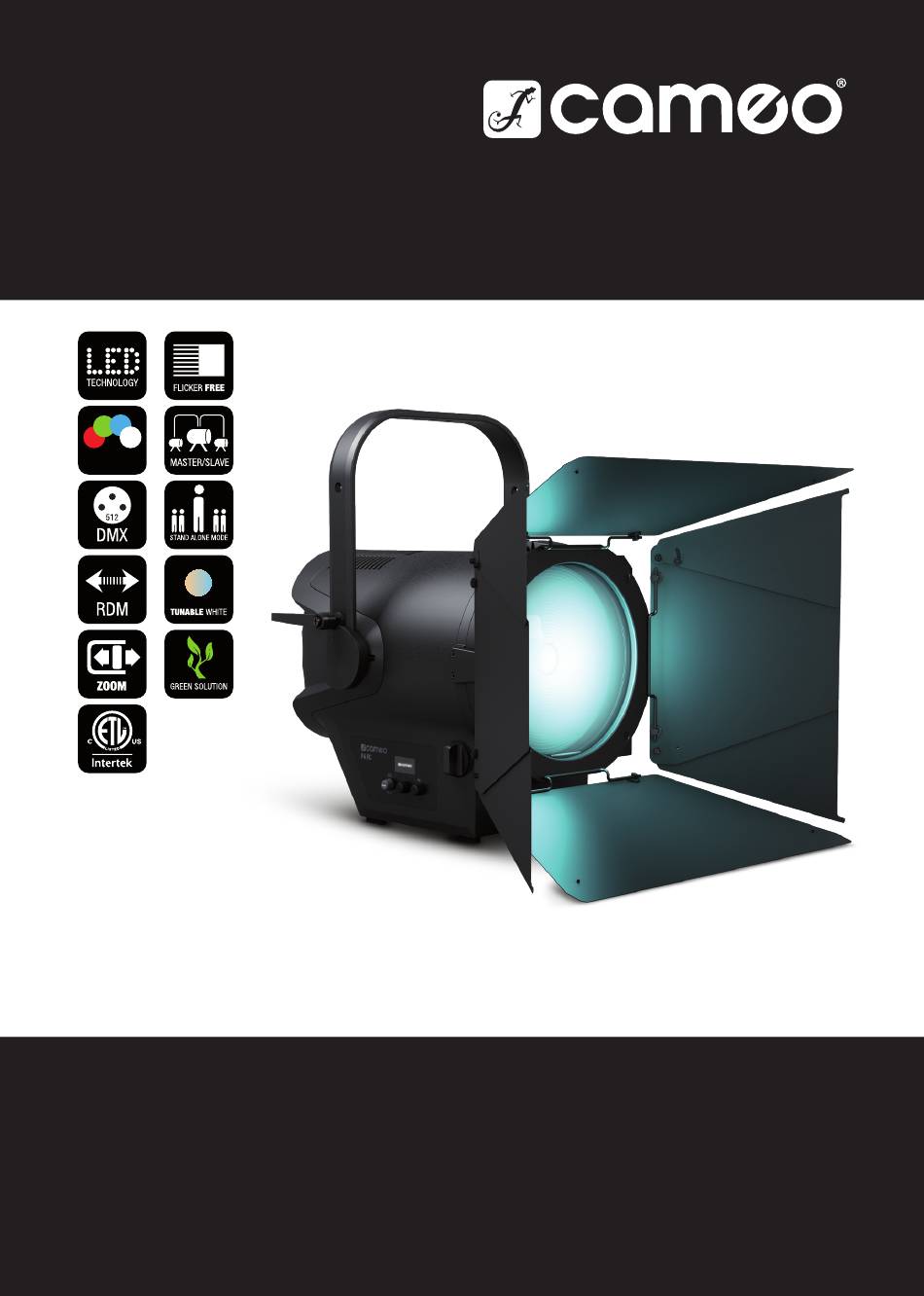

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO RGBW V1.40 F4 FC PROFESSIONAL HIGH-POWER FRESNEL WITH RGBW LED CL4FC...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL SAFETY INFORMATION MEDIDAS DE SEGURIDAD INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROL AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION DE VISUALIZACIÓN SETUP AND INSTALLATION FUNCIONAMIENTO INSTALLATION / DISASSEMBLY OF BARN DOOR AND INSTALACIÓN Y MONTAJE FILTER FRAME / CLEANING OF LENSES MONTAR/DESMONTAR LA VISERA Y EL BASTIDOR... -
Seite 19: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 20: Einführung
34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen. 35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. -
Seite 21: Anschlüsse, Bedien- Und Anzeigeelemente
TRUE1 kompatible Netzeingangsbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz. POWER OUT TRUE1 kompatible Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Strom- aufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet. -
Seite 22: Bedienung
• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war. - Seite 23 DMX-MODUS EINSTELLEN (DMX Mode) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt „DMX Mode“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Seite 24 STANDALONE BETRIEBSART HSI (Hue - Saturation - Intensity) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart „HSI“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Seite 25 STANDALONE BETRIEBSART GEL (Farbfilter-Presets) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart „GEL“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Seite 26 STANDALONE BETRIEBSART USER COLOUR EDITIEREN (Edit User Colour) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt "Edit User Colour" aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
- Seite 27 STANDALONE BETRIEBSART PLAY LOOP (8-Schritt-Farbsequenzen 1 - 8) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart „Play Loop“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
-
Seite 28: Slave-Betrieb
Wählen Sie Schritt 1 der 8-Schritt-Sequenz (Step1 - Step8) durch Drehen des linken Encoders aus, um danach die Farbe des Schritts festzulegen (Step1, Auswahlpfeil beachten). Nun wählen Sie eine der in der Standalone Betriebsart „User Colour“ festgelegten Farben durch Drehen am mittleren Encoder aus und bestätigen die Auswahl für Schritt 1 durch Drücken auf den mittleren Encoder. Die ausgewählte Farbe des jeweiligen Schritts wird visuell durch ein hell hinterlegtes Kästchen unterhalb der Farbnummern 1 bis 8 angezeigt. - Seite 29 GERÄTEEINSTELLUNGEN (Settings) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt „Settings“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER). Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenü-Punkte (siehe Tabelle, Auswahl mit SELECT, bestätigen mit ENTER, Wert bzw.
-
Seite 30: Dimmerkurven
Automatische Sperrung Automatische Sperrung der Bedienelemente Autolock der Bedienelemente deaktiviert Auto Automatische Lüftersteuerung Deaktivierter Lüfter bei stark reduzierter Helligkeit Konstant niedrige Lüftergeschwindigkeit bei redu- Constant Low Lüftereinstellung zierter Helligkeit, falls notwendig Konstant mittlere Lüftergeschwindigkeit bei redu- Constant Medium zierter Helligkeit, falls notwendig Constant High Konstant hohe Lüftergeschwindigkeit Zurücksetzen auf Werk-... -
Seite 31: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank seiner vier Plastikfüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe des vormontierten Montagebügels (A) und einer geeigneten Traversenklemme (optional erhältlich). Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle auf der Ober- seite des Scheinwerfers (B). -
Seite 32: Dmx Technik
Die in einem Gummirahmen gefasste Frontlinse (G) und die dahinterliegende Glas- linse (H) lassen sich reinigen, indem Sie, wie zuvor beschrieben, die Haltevorrich- tung nach oben klappen und dann die Frontlinse mit Gummirahmen nach oben aus den Haltearmen nehmen. Reinigen Sie die Frontlinse und die dahinterliegende Glaslinse mit einem feuchten, fusselfreien Tuch und achten dabei darauf, dass die Oberfläche der Linsen nicht verkratzt wird. -
Seite 33: Steckerbelegung
Steckerbelegung: 3-Pol XLR-Stecker: 5-Pol XLR-Stecker: DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. Steckerbelegung DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Pin 4 und 5 sind nicht belegt. Steckerbelegung DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Pin 4 und 5 sind nicht belegt. -
Seite 34: Herstellererklärungen
Umgebungstemperatur (in Betrieb): -10°C - 40°C Gehäusematerial: Metall Druckguss Gehäusefarbe: schwarz Gehäusekühlung: Temperaturgesteuerter Lüfter + Heatpipe Abmessungen (B x H x T, ohne Montage- 433 x 420 x 531mm bügel und Flügelbegrenzer): Gewicht: 18kg Weitere Eigenschaften: 250mm Fresnel-Linse aus Glas. Manueller Zoom. Netzkabel, Filterrahmen, 8-Wege Torklappe und Montagebügel im Lieferumfang. - Seite 103 LED Frequency 2000Hz (hold 3s) LED Frequency 4000Hz (hold 3s) LED Frequency 6000Hz (hold 3s) LED Frequency 25kHz (hold 3s) RAW (hold 3s) Calibrated (hold 3s) User Calibrated (hold 3s) Smart Calibration (hold 3s) Display on (hold 3s) Display off (hold 3s) Device Device No function...
