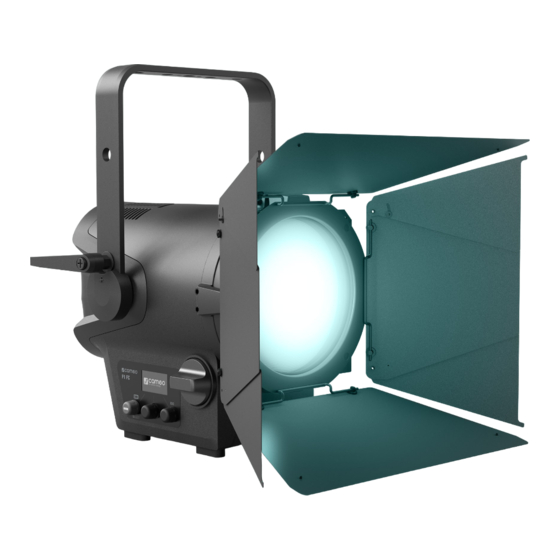

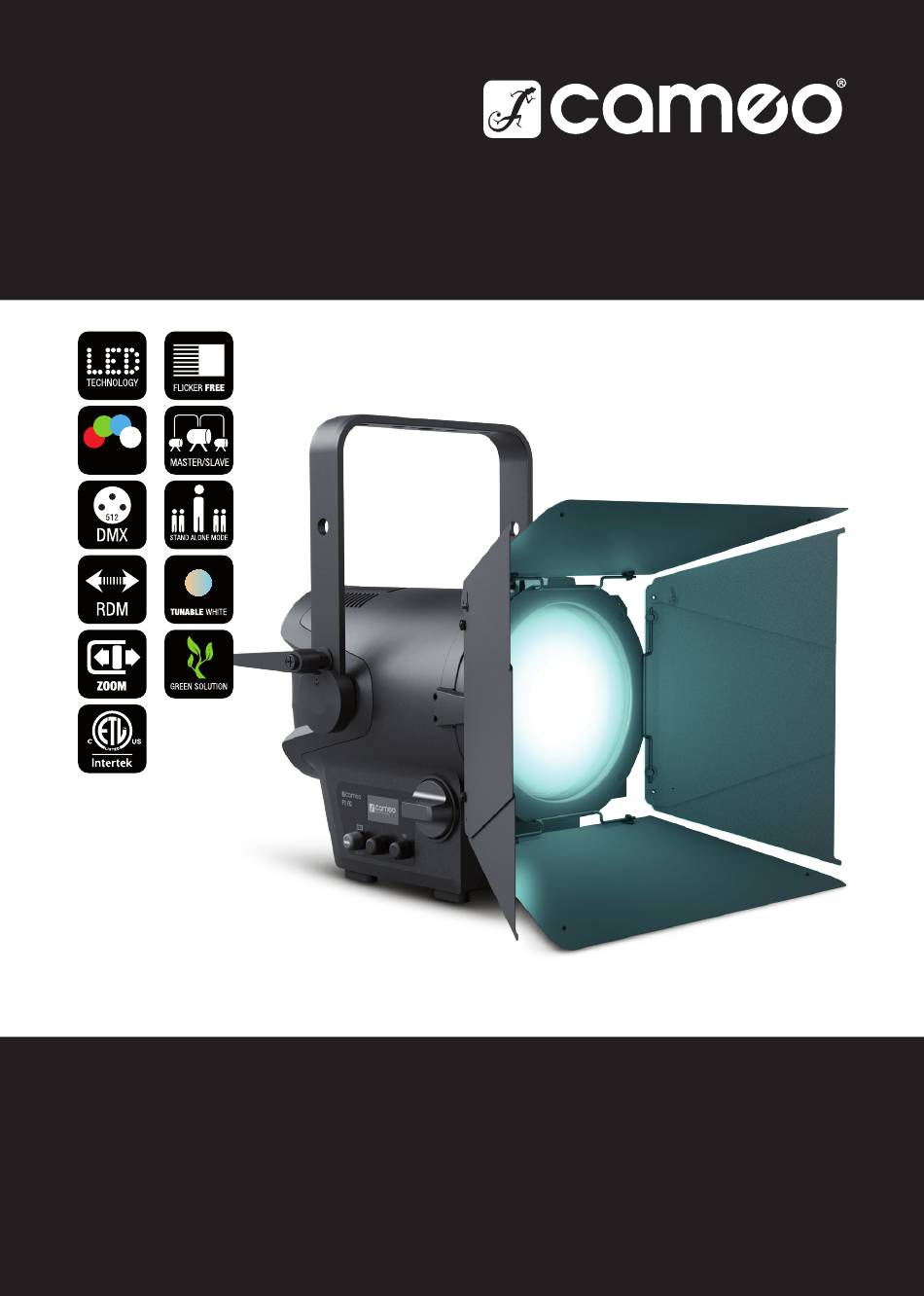

USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO RGBW V1.20 F1 FC COMPACT FULL-COLOR FRESNEL SPOTLIGHT WITH RGBW-LED CLF1FC...
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL SAFETY INFORMATION MEDIDAS DE SEGURIDAD INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROL AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION DE VISUALIZACIÓN SETUP AND INSTALLATION FUNCIONAMIENTO INSTALL/REMOVE ACCESSORIES INSTALACIÓN Y MONTAJE CARE AND MAINTENANCE –...
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.
30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Perso- nen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31.
TRUE1 kompatible Netzeingangsbuchse. Betriebsspannung 100 - 240 V AC / 50 - 60 Hz. POWER OUT TRUE1 kompatible Netzausgangsbuchse für die Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Strom- aufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.
• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor aktiviert war.
Seite 24
DMX-STARTADRESSE EINSTELLEN (DMX Address) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt „DMX Address“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den Encoder (ENTER).
Seite 25
STANDALONE BETRIEBSART CCT (Correlated Color Temperature) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart „CCT“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
Seite 26
STANDALONE BETRIEBSART DIRECT LED (RGBW Farbmischung) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart "Direct LED" aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
Seite 27
STANDALONE BETRIEBSART USER COLOR (Individuelle Farb-Presets 1 - 8) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode). Durch Drehen des linken Encoders (SELECT) wählen Sie nun die Betriebsart „User Color“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER).
Seite 28
Stellen Sie nun die gewünschte Farbe ein, wie in der Anleitung der jeweiligen Standalone Betriebsart beschrieben und drücken zum Bestätigen auf den linken Encoder (ENTER/Save). STANDALONE BETRIEBSART PLAY LOOP (8-Schritt-Farbsequenzen 1 - 8) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den linken Dreh-Drück-Encoder in das Menü zum Auswählen der Betriebsart (Mode).
Wählen Sie Schritt 1 der 8-Schritt-Sequenz (Step1 - Step8) durch Drehen des linken Encoders aus, um danach die Farbe des Schritts festzulegen (Step1, Auswahlpfeil beachten). Nun wählen Sie eine der in der Standalone Betriebsart „User Color“ festgelegten Farben durch Drehen am mittleren Encoder aus und bestätigen die Auswahl für Schritt 1 durch Drücken auf den mittleren Encoder. Die ausgewählte Farbe des jeweiligen Schritts wird visuell durch ein hell hinterlegtes Kästchen unterhalb der Farbnummern 1 bis 8 angezeigt.
Seite 30
GERÄTEEINSTELLUNGEN (Settings) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf den rechten Dreh-Drück-Encoder in das Hauptmenü. Durch Drehen des linken Encoders (SELECT) wählen Sie nun den Menüpunkt „Settings“ aus (Auswahlpfeil links beachten) und bestätigen durch Drücken auf den linken Encoder (ENTER). Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenü-Punkte (siehe Tabelle, Auswahl mit SELECT, bestätigen mit ENTER, Wert bzw.
Automatische Sperrung Automatische Sperrung der Bedienelemente Autolock der Bedienelemente deaktiviert Auto Automatische Lüftersteuerung Deaktivierter Lüfter bei stark reduzierter Helligkeit Konstant niedrige Lüftergeschwindigkeit bei redu- Constant Low Lüftereinstellung zierter Helligkeit, falls notwendig Konstant mittlere Lüftergeschwindigkeit bei redu- Constant Medium zierter Helligkeit, falls notwendig Constant High Konstant hohe Lüftergeschwindigkeit Zurücksetzen auf Werk-...
AUFSTELLUNG UND MONTAGE Dank seiner vier Plastikfüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe des vormontierten Montagebügels (A) und einer geeigneten Traversenklemme (optional erhältlich). Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle auf der Ober- seite des Scheinwerfers (B).
WARTUNG UND PFLEGE - LINSEN REINIGEN Die in einem Gummirahmen gefasste Frontlinse (E) lässt sich reinigen, indem Sie, wie zuvor beschrieben, die Haltevorrichtung nach oben klappen und dann die Frontlinse mit Gummirahmen und den Filterrahmen nach oben aus den Haltearmen nehmen.
SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER 1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller). 2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts.
CE-Konformität Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter info@adamhall.com anfragen. Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!
Seite 110
LED Frequency 2000Hz (hold 3s) LED Frequency 4000Hz (hold 3s) LED Frequency 6000Hz (hold 3s) LED Frequency 25kHz (hold 3s) RAW (hold 3s) Calibrated (hold 3s) User Calibrated (hold 3s) Smart Calibration (hold 3s) Display on (hold 3s) Display off (hold 3s) Device Device No function...
Seite 112
CAMEOLIGHT.COM Adam Hall GmbH Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com Adam Hall Ltd. | The Seedbed Business Centre | SS3 9QY Essex | United Kingdom REV: 03...
