Raumtemperatur; Betriebsart Wählen - Vaillant geoTHERM VWS Installationsanleitung

Angezeigtes Display
Mi 16.02.05

Raumtemperatur

HK2 Heizen
Speicher Auto
>Betriebsart wählen
Tab. 8.3 In der Benutzerebene einstellbare Parameter (Forts.)
Installationsanleitung geoTHERM VWS/VWW 0020020167_01
Beschreibung
In der Übersichtsanzeige wird der aktuelle Tag, das Datum, die
9:35 2 °C
Uhrzeit und die Außentemperatur angezeigt. Bei Nutzung des
20 °C
Fernbediengeräts VR 90 und aktivierter Raum aufschaltung
20 °C
wird außerdem die aktuelle Raumtemperatur unter der
Außentemperatur dargestellt. Zusätzlich werden weitere
Informationen wie die zur Zeit aktuelle Betriebsart und den
dem Heizkreis zugeordneten Raumsollwert angezeigt. Mit der
Einstellung der Betriebsart teilen Sie dem Regler mit, unter
welchen Bedingungen der zugeordnete Heizkreis bzw.
Warmwasserkreis geregelt werden soll.
Hinweis: Je nach Anlagenkonfiguration werden zusätzliche
Heizkreise angezeigt.
Heizbetrieb,
Für Heizkreise stehen die Betriebsarten Heizen, Absenken,
Auto, Eco, Aus zur Verfügung:
Auto: Der Betrieb des Heizkreises wechselt nach einem
vorgegebenen Zeitprogramm zwischen den Betriebsarten
Heizen
Eco: Der Betrieb des Heizkreises wechselt nach einem
vorgegebenen Zeitprogramm zwischen den Betriebsarten
Heizen
Absenkzeit abgeschaltet, sofern die Frostschutzfunktion
(abhängig von der Außentemperatur) nicht aktiviert wird.
Heizen: Der Heizkreis wird unabhängig von einem vorgege-
benen Zeitprogramm auf dem Raumsollwert Tag
Absenken: Der Heizkreis wird unabhängig von einem
vorgegebenen Zeitprogramm auf die Absenktemperatur
geregelt.
Aus: Der Heizkreis ist aus, sofern die Frostschutz funktion
(abhängig von der Außentemperatur) nicht aktiviert ist.
Für angeschlossene Warmwasserspeicher sowie für den Zirkula-
tionskreis stehen die Betriebsarten Auto, Ein und Aus zur
Verfügung:
Auto: Die Speicherladung bzw. die Freigabe für die Zir-
kulationspumpe wird nach einem vorgegebenen Zeitprogramm
erteilt:
nicht freigegeben.
Ein: Die Speicherladung ist ständig freigegeben, d. h. bei Bedarf
wird der Speicher sofort nachgeheizt, die Zirkulationspumpe ist
ständig im Betrieb
Aus: Der Speicher wird nicht geheizt, die Zirkulations pumpe ist
außer Betrieb. Lediglich nach Unter schreiten einer
Speichertemperatur von 10 °C wird der Speicher aus
Frostschutzgründen auf 15 °C nachgeheizt.
Ein weiterer verstellbarer Parameter ist der Raumsollwert, der
ebenfalls für jeden Heizkreis separat eingestellt werden kann.
Der Raumsollwert wird zur Berechnung der Heizkurve
herangezogen. Wenn Sie den Raumsollwert erhöhen wollen,
verschieben Sie die eingestellte Heizkurve parallel auf einer
45°-Achse und dementsprechend die vom Regler zu regelnde

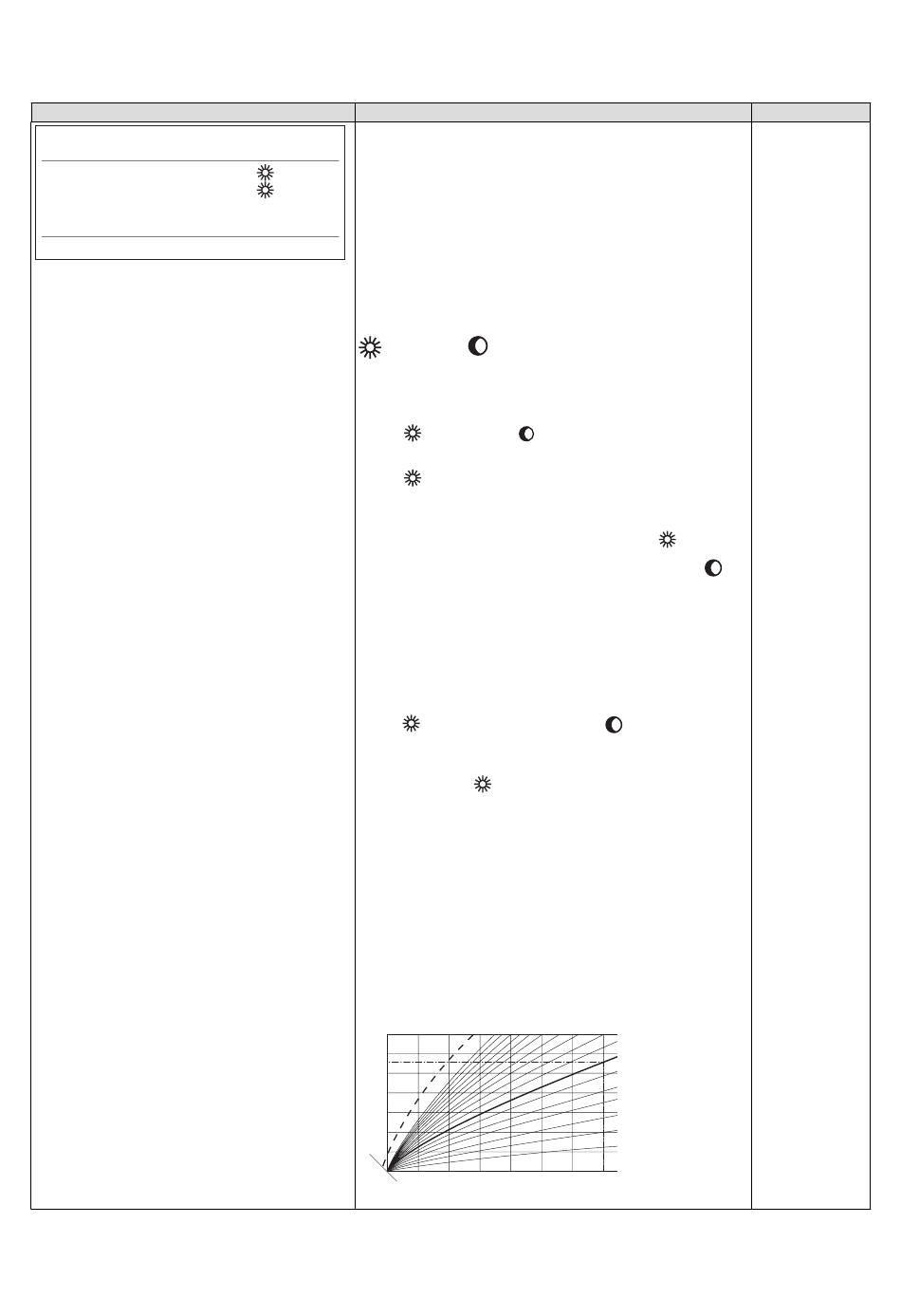

Vorlauftemperatur. Anhand unten stehender Skizze ist der
Zusammenhang zwischen Raumsollwert und Heizkurve zu
erkennen.
Vorlauftemperatur
in °C
90
80
70
60
50
40
2 2
30
2 0
Absenken, Aus
und Absenken .
und Aus. Hierbei wird der Heizkreis in der
Speicherladung freigegeben,
.
4.0 3.5 3.0 2.5
15 10 5 0 -5 -10
Regelung 8
Werkseinstellung
HK2: Auto 20 °C
Speicher: Auto
betrieben.
Speicherladung
Heizku
2.0
-15
