2.3.2 Baugruppen VWW

16
15
14
13
12
11

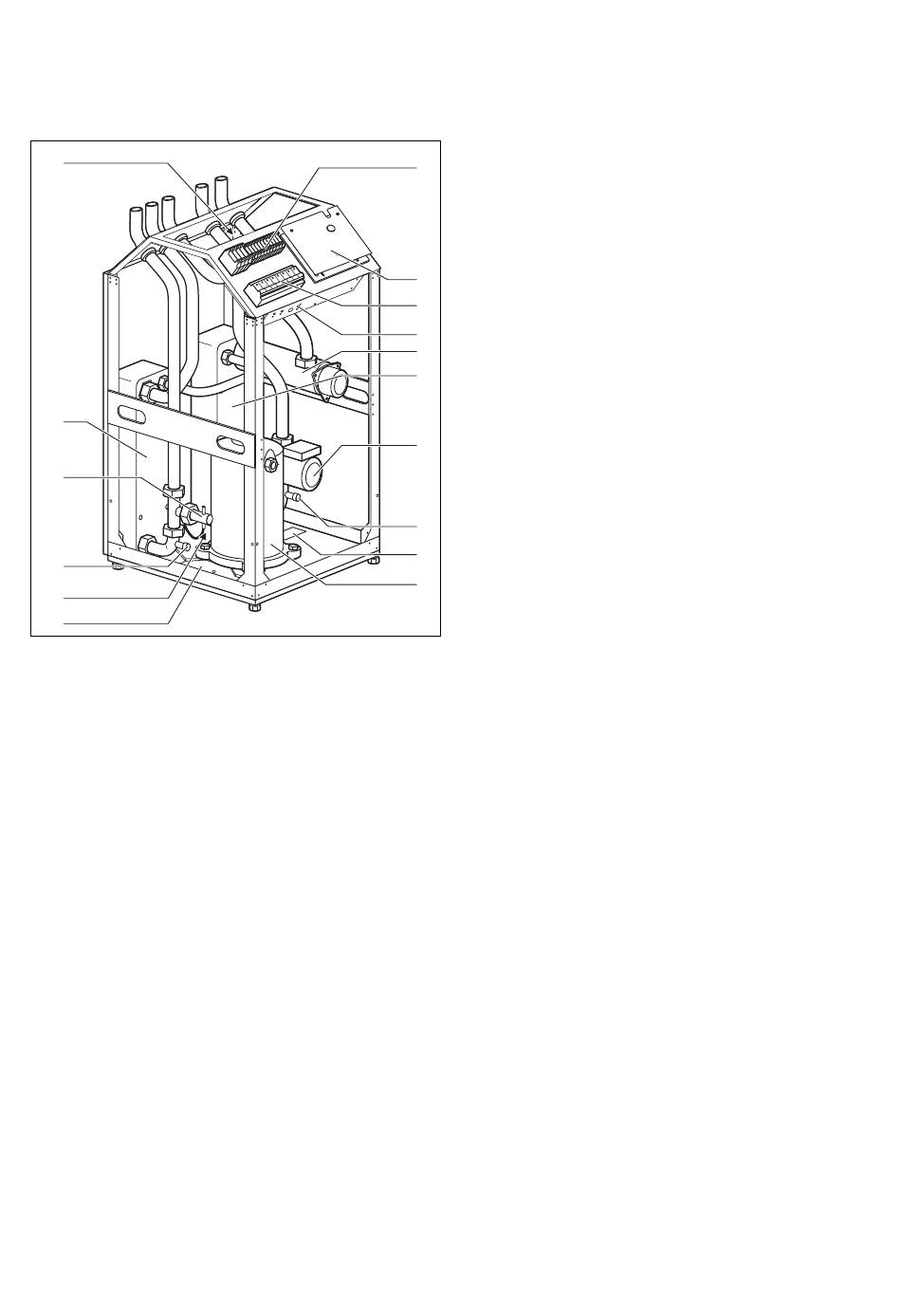

Abb. 2.7 VWW – Ansicht vorne geöffnet
Legende zu Abb. 2.7
1 Elektrische Anschlüsse
2 Reglerplatine (unter Abdeckblech)
3 Schütze
4 Sicherheitstemperaturbegrenzer STB der Zusatzheizung
5 Elektrische Zusatzheizung
6 Verflüssiger
7 Heizkreispumpe
8 Füll- und Entleerventil Heizungskreislauf
9 Typenschild
10 Kompressor
11 Kondensatwanne
12 Expansionsventil
13 Füll- und Entleerventil Kälteträgerkreislauf
14 Strömungsschalter Kälteträgerkreislauf
15 Verdampfer
16 3-Wege-Ventil
Installationsanleitung geoTHERM VWS/VWW 0020020167_01
2.4

Allgemeines zu Betriebsarten und Funktionen

Für den Heizkreis stehen Ihnen fünf Betriebsarten zur
Verfügung, mit denen Sie die Wärmepumpe zeitgesteu-
1
ert und temperaturgesteuert betreiben können (siehe
Kap. 8 „Regelung").
Für den integrierten Warmwasserspeicher stehen drei
weitere Betriebsarten zur Verfügung.
Bei der Inbetriebnahme teilen Sie der Wärme pumpe mit,
welche der im Anhang aufgeführten Anschluss konfi gu-
2
rati on en Ihrer Installation entspricht, indem Sie die Num-
3
mer des entsprechenden Hydraulikplans in den Regler
eingeben. Dadurch werden alle Betriebs para meter auf
4
voreingestellte Werte gesetzt, so dass die Wärmepumpe
5
optimal arbeiten kann. Sie können jedoch nachträglich
6
die Betriebsarten und Funktionen individuell einstellen
und anpassen.
Im Kapitel 8 „Regelung" finden Sie alle Informationen zu
Betriebsarten, Zusatz- und Sonderfunktionen.
7
Die Wärmepumpe ist mit zahlreichen automatischen
Zusatzfunktionen ausgestattet, um einen störungs-
freien Betrieb zu gewährleisten (siehe auch Kap. 8.2
8
„Automatische Zusatzfunktionen"):
9
– Frostschutz
10
Verhindert das Einfrieren der Heizungsanlage
– Speicherfrostschutz
Verhindert das Einfrieren der angeschlossenen Spei-
cher
– Überprüfung der externen Sensoren
Überprüfung der angeschlossenen Sensoren bei der
Erst inbetriebnahme anhand der eingegebenen hydrau-
lischen Grundschaltung
– Heizwassermangel-Sicherung
Abschalten bei Heizwassermangel und wieder Ein-
schalten bei genügendem Wasserdruck
- Solemangel-Sicherung
Abschalten bei zu niedrigem Soledruck und wieder
Einschalten bei genügendem Soledruck
– Fußbodenschutzschaltung
Überhitzungsschutz des Fußbodens (wichtig z. B. für
Holzfußböden)
– Wasserüberdruck-Erkennung
Meldung bei Überdruck
– Pumpenblockierschutz
Festsitzen von Pumpen in der Anlage verhindern
- Einfrierschutzfunktion
Abschalten des Kompressors bei Unterschreitung einer
bestimmten Wärmequellentemperatur
Gerätebeschreibung 2
