7 .5 Rücksetzen der Teilnehmer-Adressen

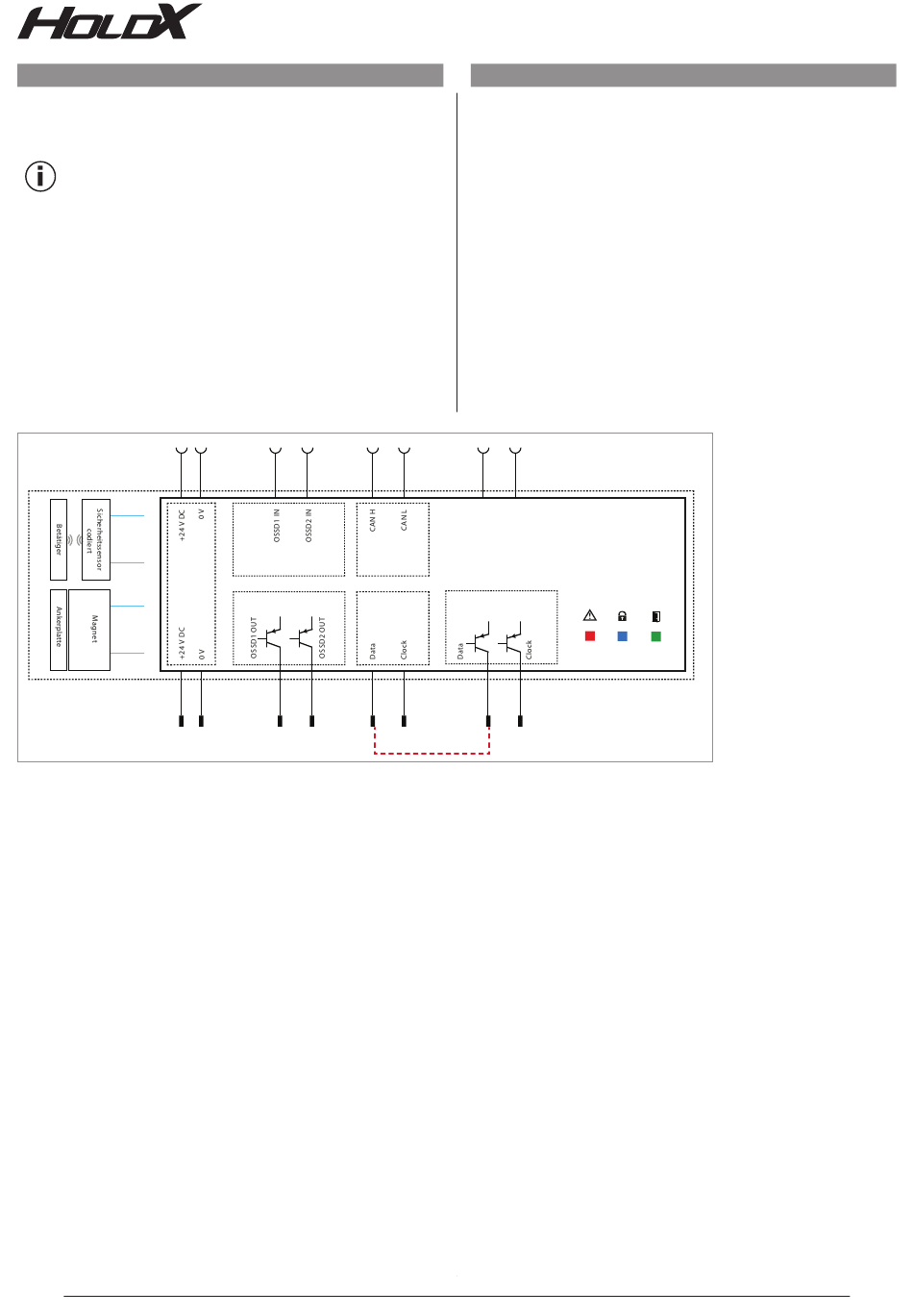

Rücksetzen über Hardware Brücke
Hinweis:
Wird dieser Vorgang ausgeführt, werden alle CAN-Bus-Adressen jedes Teilneh-
mers unwiderruflich gelöscht .
Folgende Schritte müssen eingehalten werden:
1.
Spannungsversorgung der HOLDX Prozesszuhaltung ausschalten
2.
Am HOLDX-Master eine elektrische Verbindung zwischen Pin 5 (X1) und Pin 7 (X1)
herstellen (kurzschließen)
3.
Spannungsversorgung wieder einschalten und für mind. 10 s eingeschaltet lassen
4.
Nach erfolgreichem Löschvorgang müssen bei allen HOLDX Prozesszuhaltungen alle
drei LEDs (rot, grün, blau) dauerhaft blinken (siehe auch Blinkcode-Tabellen 1 + 2)
5.
Spannungsversorgung der HOLDX Prozesszuhaltung ausschalten
6.
Die elektrische Verbindung zwischen Pin 5 (X1) und Pin 7 (X1) wieder entfernen
X2
1
X1
1
Rücksetzen über die Software „HOLDX-Manager"
Ein Rücksetzen der Teilnehmeradressen kann auch über die Software „HOLDX-Manager" erfolgen.
16
3
2
4
Safety inputs
CAN
Safety outputs
Serial IN
3
2
4
5
6
7
8
Serial OUT
5
6
7
8
Master
HOLDX RL2-CS-P8-...-B
LED diagnosis
Error
Lock
Gate
DE
