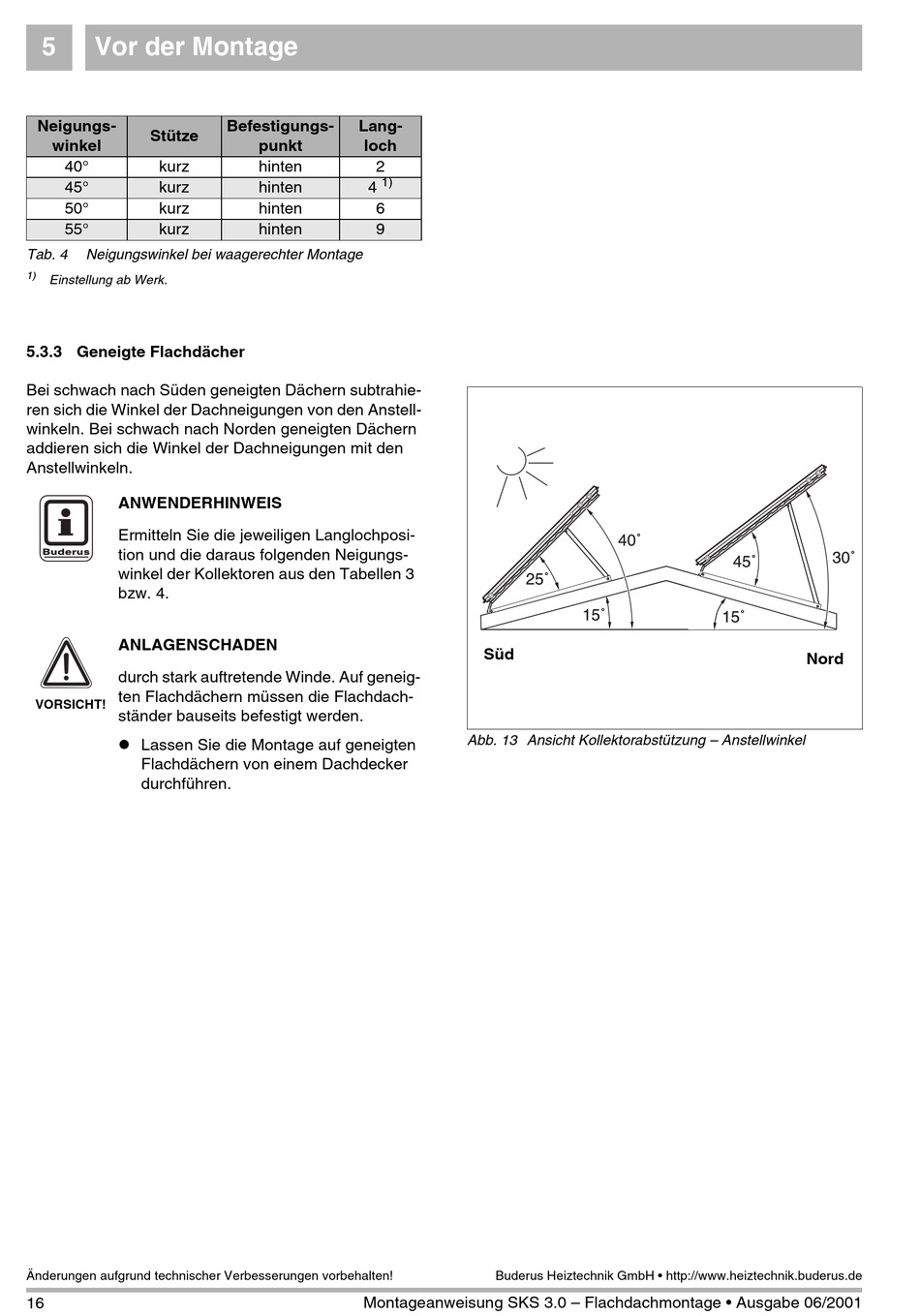

Buderus Logasol SKS 3.0 Montageanweisung Seite 16

5 Vor der Montage
Neigungs-
Stütze
winkel
40° kurz
45° kurz
50° kurz
55° kurz
Tab. 4 Neigungswinkel bei waagerechter Montage
1)
Einstellung ab Werk.
5.3.3 Geneigte Flachdächer
Bei schwach nach Süden geneigten Dächern subtrahie-
ren sich die Winkel der Dachneigungen von den Anstell-
winkeln. Bei schwach nach Norden geneigten Dächern
addieren sich die Winkel der Dachneigungen mit den
Anstellwinkeln.
ANWENDERHINWEIS
Ermitteln Sie die jeweiligen Langlochposi-
tion und die daraus folgenden Neigungs-
winkel der Kollektoren aus den Tabellen 3
bzw. 4.
ANLAGENSCHADEN
durch stark auftretende Winde. Auf geneig-
ten Flachdächern müssen die Flachdach-
VORSICHT!
ständer bauseits befestigt werden.
l Lassen Sie die Montage auf geneigten
Flachdächern von einem Dachdecker
durchführen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16
Befestigungs- Lang-
punkt loch
hinten 2
1)
hinten 4
hinten 6
hinten 9
Montageanweisung SKS 3.0 – Flachdachmontage • Ausgabe 06/2001
Süd
Abb. 13 Ansicht Kollektorabstützung – Anstellwinkel
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Nord
