Allgemeine Vorinformationen

4 Allgemeine Vorinformationen
4.1

Bauweise

Im Unterschied zu den konventionellen Kollektorbau-
weisen ist in den SKS-Kollektoren zusätzlich zu den Lei-
tungen für Vor- und Rücklauf eine dritte durchgehende
Sammelleitung integriert. Diese ermöglicht den An-
schluss des Kollektorfeldes nach dem Tichelmann-Prin-
zip. Die Vorlaufleitung wird dabei durch alle Kollektoren
zurück zur Anschlussseite geführt. Eine zusätzliche Ver-
rohrung entfällt. Es entstehen weniger Wärmeverluste.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
8
1
6

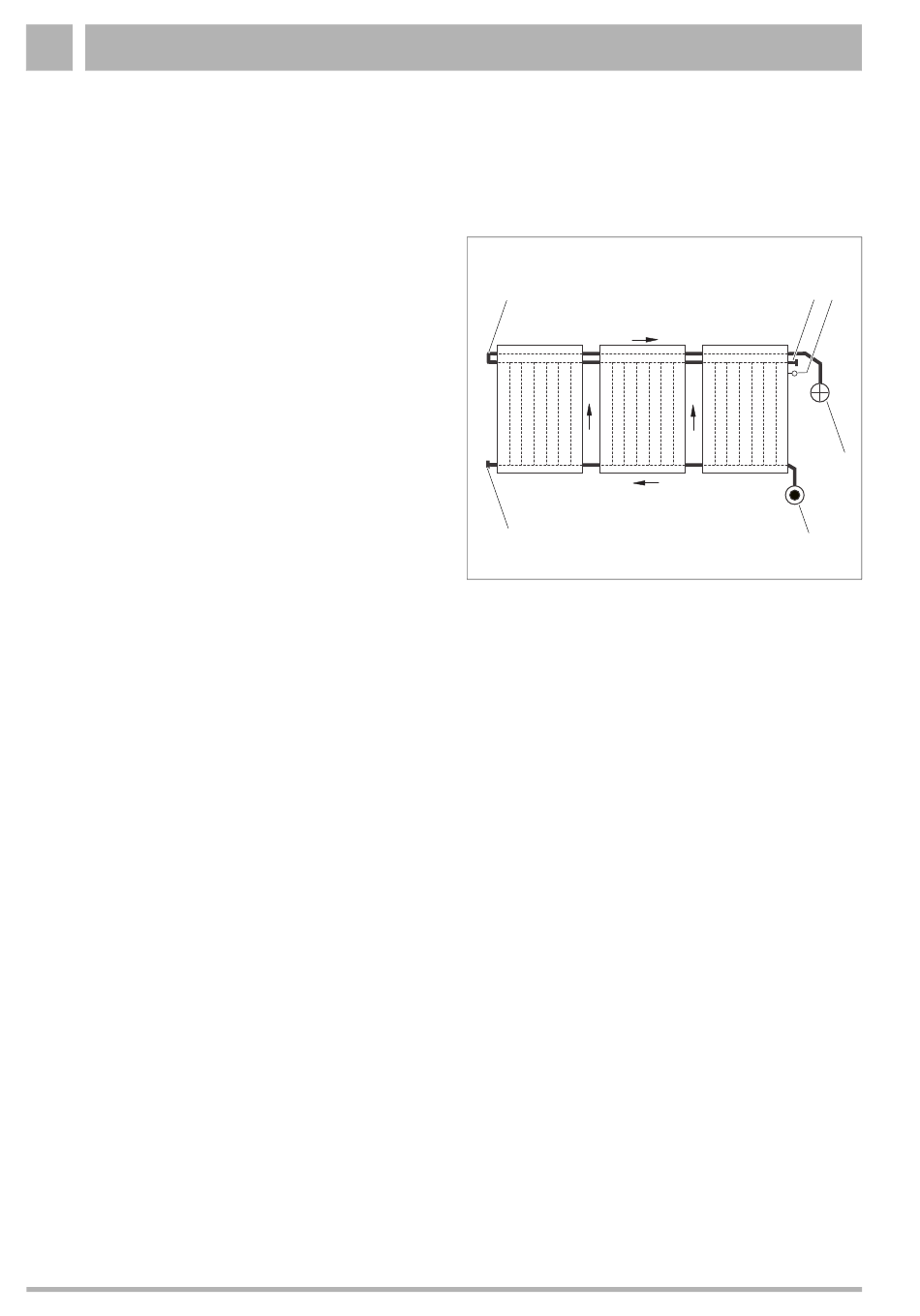

Abb. 1 Kollektorfeld nach dem Tichelmann-Prinzip
Pos. 1: Tichelmannbogen
Pos. 2: Verschlusskappe
Pos. 3: Temperaturfühler
Pos. 4: Vorlaufleitung
Pos. 5: Rücklaufleitung
Pos. 6: Blindstopfen
