11 Felhasználói Kézikönyv
Karbantartás
A 2 és 3 nyomógombok legalább 2 másodpercig tartó egyidejű
megnyomása a vezérlő konfiguráló menüjének az elérését teszi
lehetővé. A konfigurálási környezetben mind a négy nyomógomb a
menüpontok közötti választásra, és a paraméterek értékének a
megváltoztatására szolgál.
1

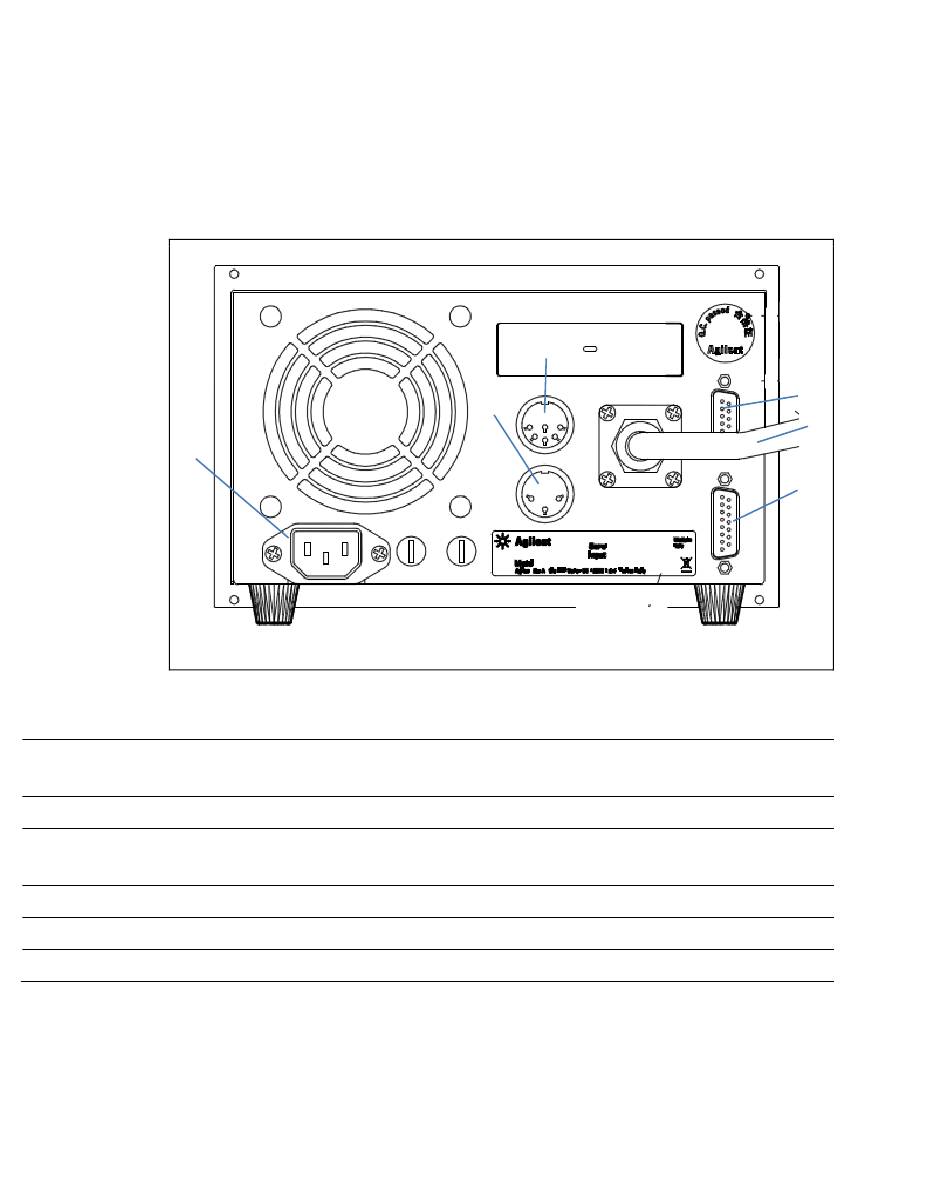

Ábra 3
1 A vezérlő tápegysége, mely biztosítékokat, tápcsatlakozót és EMC-szűrőt foglal
magában.
2 RS-232 / RS-485 kommunikációs port.
3 Csatlakozó a bemeneti/kimeneti logikai jelek számára, programozható analóg kimenettel
(az illesztő csatlakozó az "interlock"-ot kiiktató áthidalással együtt kerül szállításra).
4 Kábel a szivattyú számára.
5 Kimeneti csatlakozó a szellőző és a tisztító szelep számára.
6 Kimeneti csatlakozó külső ventilátor számára.
142/288
A X3501-64005-es Vezérl o k Hátlapja
Turbo-V 1KG Rack Controller User Manual / 87-901-045-01
5
6
2
4
3
