9 Instruksjon Manual
Vedlikehold
Hvis du trykker samtidig på knappene 2 og 3, i mindst 2 sekunder,
får du adgang til konfigurasjonsmenyen i styreenheten. I
konfigurasjonsmiljøen kan du bruke alle fire knappene for å navigere
i me menyen og endre parameterverdiene.
1

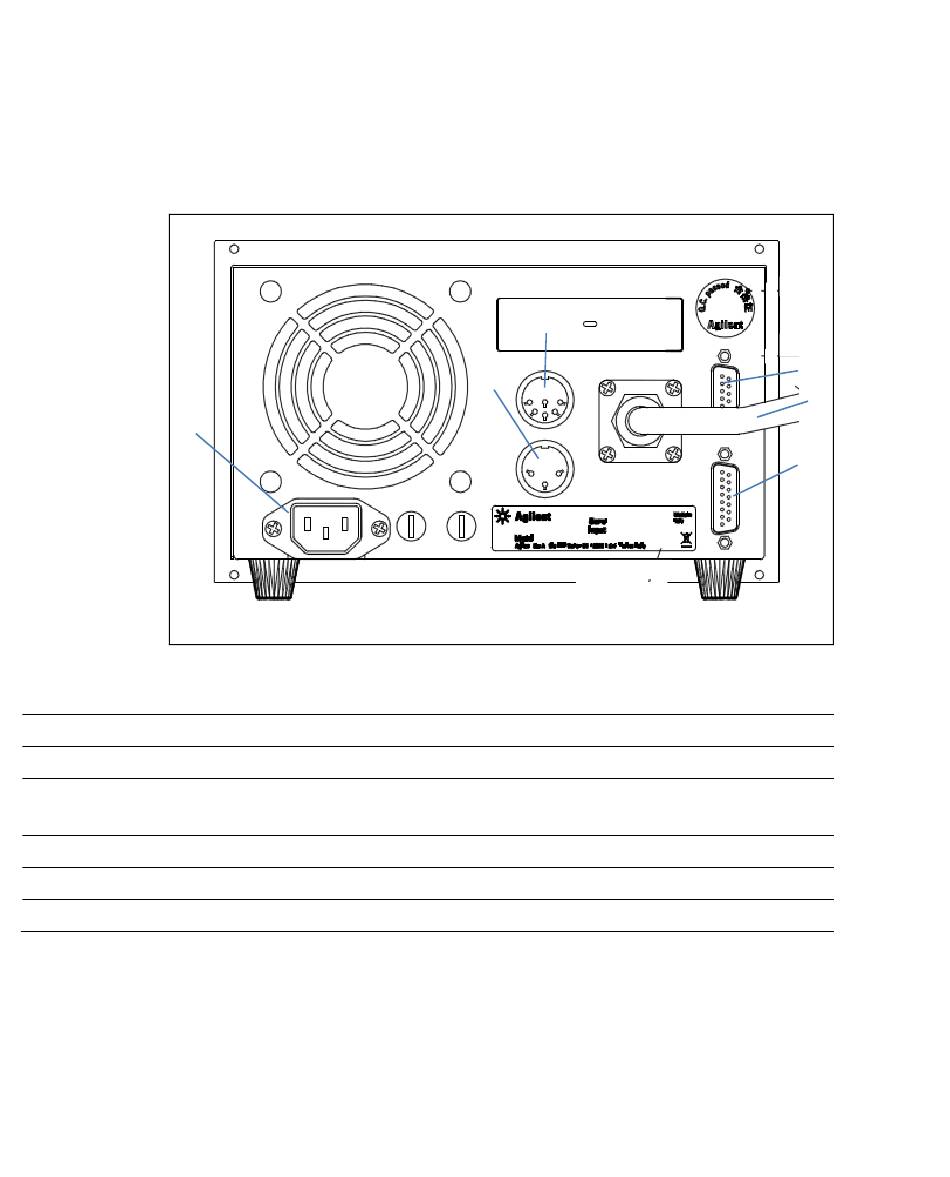

Figur 3
1 Modul for forsyning av sikringene, strømuttaket og EMC-filteret.
2 Kommunikasjonsport RS-232 / RS-485.
3 Støpsel for logiske inn- og utgangssignaler med programmerbar analog utgang
(Koplingsstøpslet blir utstyrt med en spesialbrygge for å lukke "interlock"-systemet).
4 Pumpkabel.
5 Utgangskopling for kontroll av ventilene for tømming och utslipp.
6 Utgangsstøpsel for ekstern flekt.
118/288
Bakpanelet på Styreenheten X3501-64005
Turbo-V 1KG Rack Controller User Manual / 87-901-045-01
5
6
2
4
3
