8 Bruksanvisning
Underhåll
Om knapparna 2 och 3, trycks ner samtidigtunder minst 2 sekunder,
gör att du kan komma åt konfigurations-menyn på l kontrollenheten.
I konfigurationsmiljön gör alla fyra knappar att du kan navigera i
menyn och byta parametrarnas värden .
1

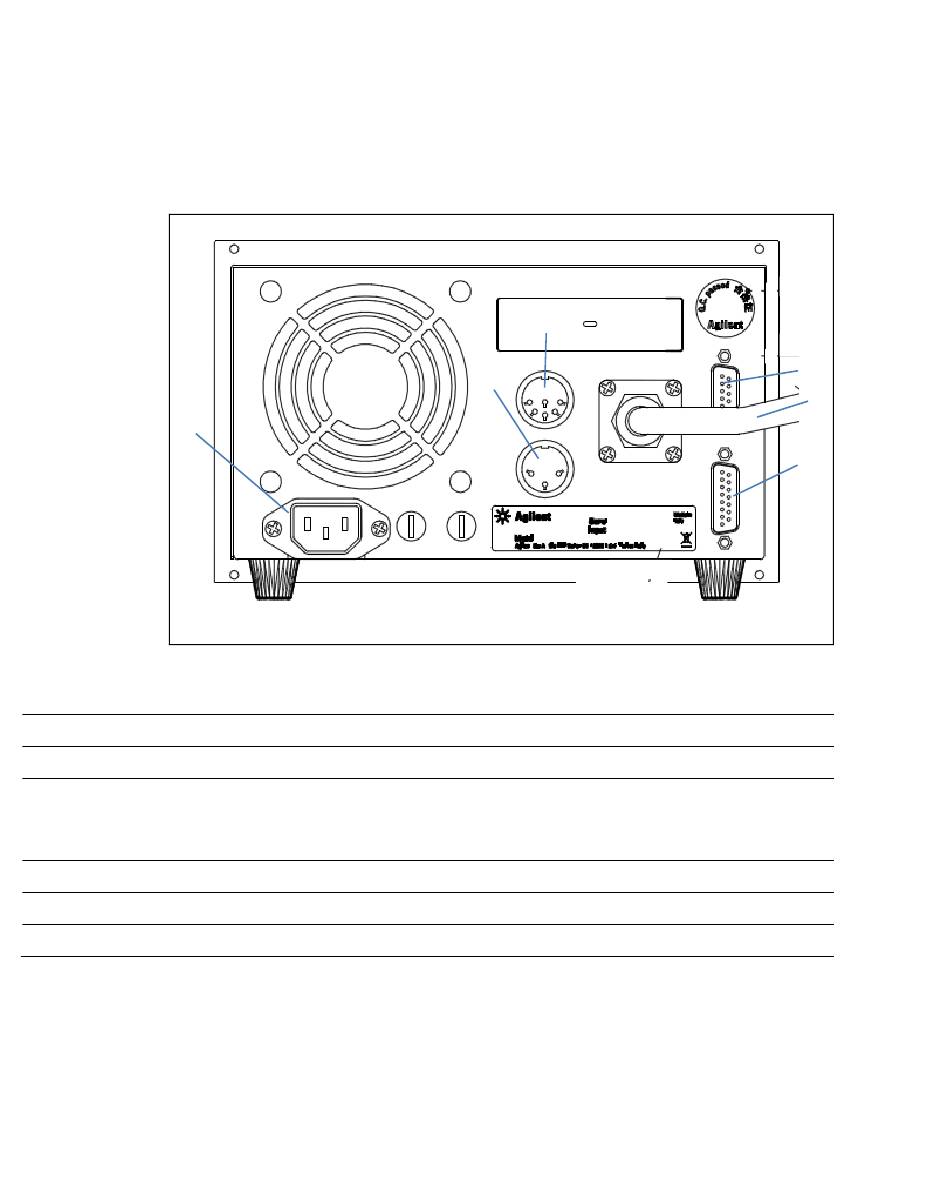

Figur 3
1 Försörjningsenhet för kontrollenheten, som omfattar säkring, eluttag och filter
2 Kommunikationsport RS-232 / RS-485.
3 Kontaktdon för logiska in- och utsignaler med programmerbar analogisk utgång
((kontaktdonet för anslutning tillhandahålls med motsvarande omkopplare för stängning
av "Interlock").
4 Pumpkabel.
5 Kontaktdon utgång för kontroll av avluftnings- och dräneringsventilerna.
6 Kontaktdon utgång för extern fläkt.
106/288
Bakre Panel på Styrenheten X3501-64005
Turbo-V 1KG Rack Controller User Manual / 87-901-045-01
5
6
2
4
3
