Bedieningsorganen, Controlelampjes En Connectoren Van De Controller - Agilent Technologies Turbo-V 1KG Bedienungshandbuch

Bedieningsorganen, Controlelampjes en
Connectoren van de Controller

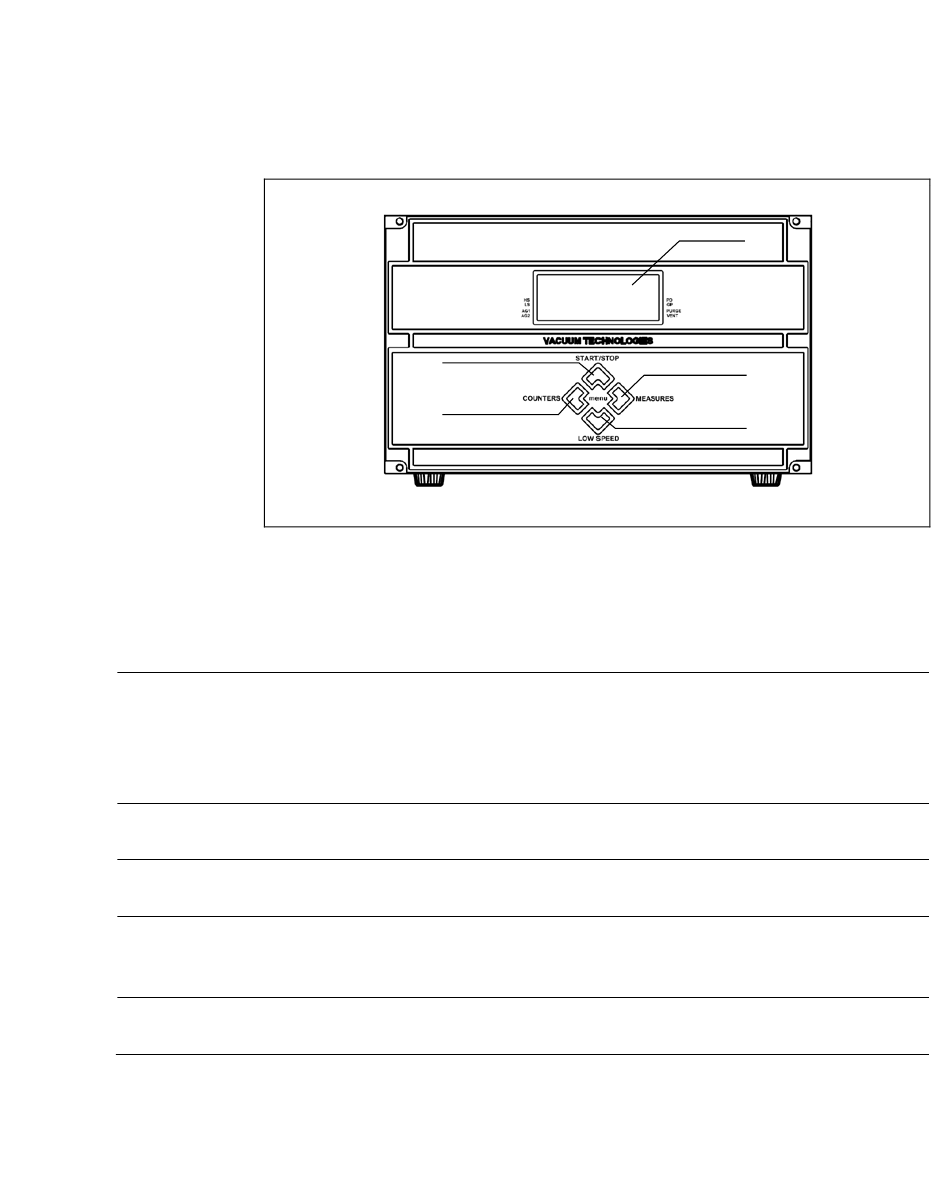

Figuur 2
De functies van de toetsen zijn afhankelijk van de context
(hoofdvenster, configuratiemenu e.d.).
1 Knop voor keuze van de modus START, STOP, RESET. Hij is uitsluitend actief wanneer
sturing op het frontpaneel is geselecteerd. Bij een druk op de knop wordt de startfase
geactiveerd; bij nogmaals drukken stopt de pomp. Wanneer de pomp automatisch stopt
vanwege een storing, moet deze knop eerst ingedrukt worden om de controller te
resetten en daarna nogmaals om de pomp opnieuw te starten.
2 Knop voor weergave op de display; cyclusnummer, cyclustijd, bedrijfsduur van pomp en
serienummer.
3 Knop voor weergave op de display: stroom, temperatuur, vermogen en rotatiesnelheid
van pomp. De knop is altijd geactiveerd, ongeacht de geselecteerde bedrijfsmodus.
4 Knop voor keuze van de modus HIGH/LOW SPEED. Hij is uitsluitend actief wanneer
sturing op het frontpaneel is geactiveerd. Door herhaaldelijk te drukken wordt
overgeschakeld van HIGH SPEED op LOW SPEED of omgekeerd.
5 Alfanumeriek LCD display met achtergrondverlichting: puntenmatrix, 4 regels x 16
tekens.
