6.9 Analogausgänge

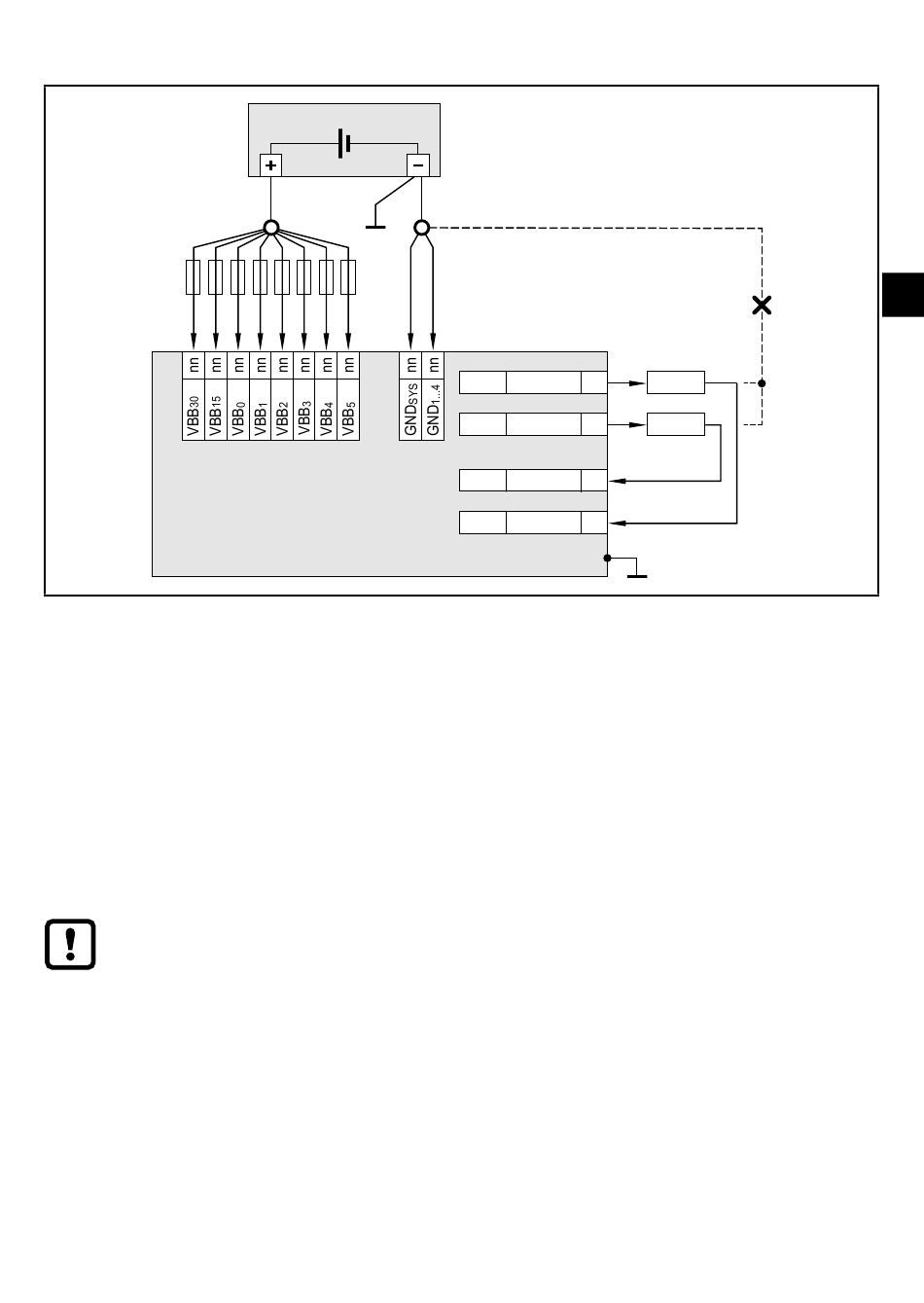

Anschluss der Analogausgänge (A), Beispiel CR721S
Die Steuerung kann mit folgenden Lasten betrieben werden:

• ohmsche Lasten

Die angeschlossene Last darf die maximal zulässigen Werte des jeweiligen Aus-
gangs nicht überschreiten (→ 8 Technische Daten)�
► GND der Last mit GND
GND der Last nicht mit anderen GND-Anschlüssen oder dem gemeinsamen
GND-Sternpunkt verbinden�
Abweichende Anschlüsse sind unzulässig�
supply
Con. A
Con. B
Con. B
Con. A
controller
verbinden�
OVA
A (0...10 V)
32
load
A (0...10 V)
load
51
GND
52
OVA
GND
33
OVA
Shield
DE
21
