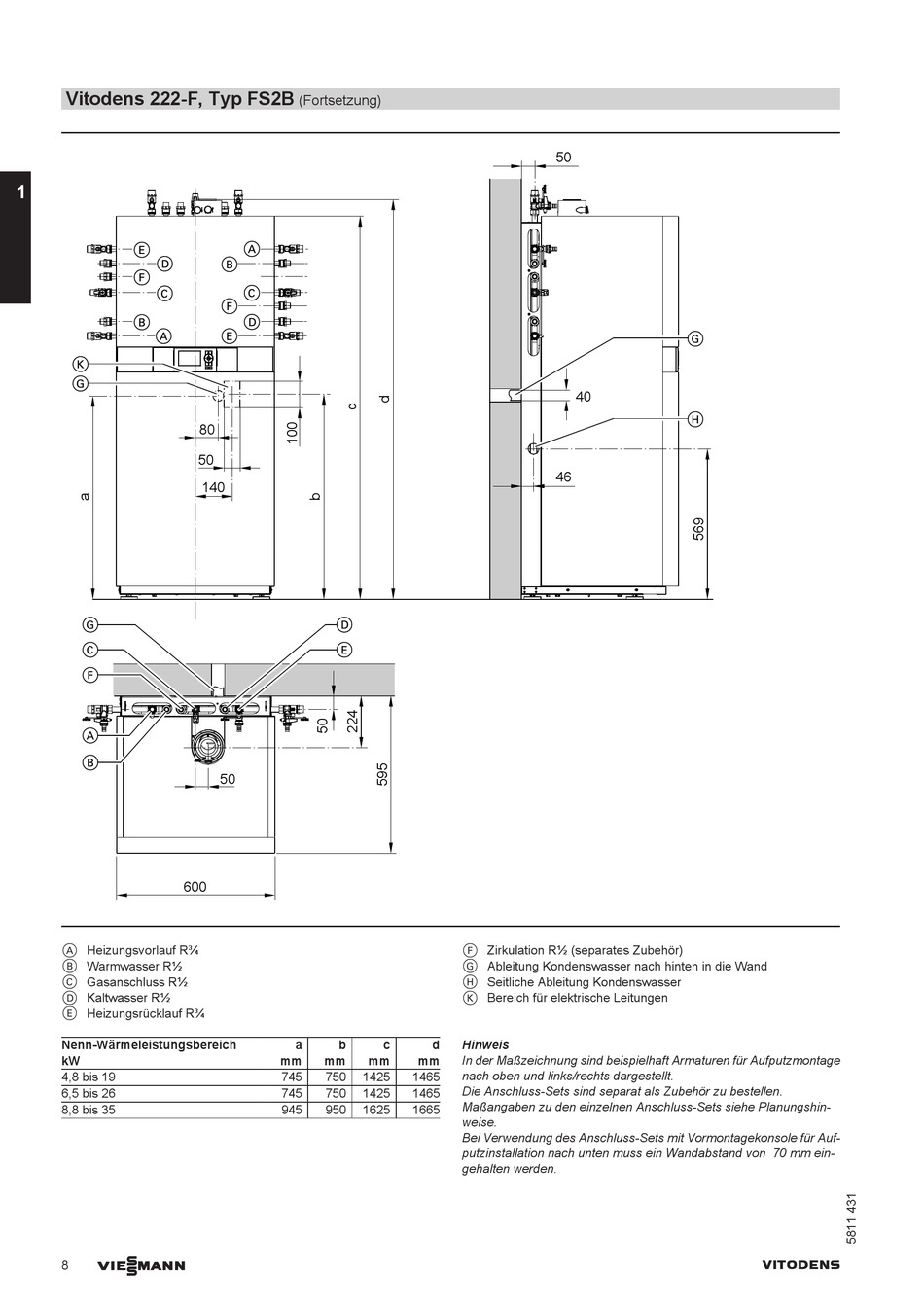

Viessmann VITODENS 222-F Typ FS2B Planungsanleitung Seite 8

Vitodens 222-F, Typ FS2B
1
600
A Heizungsvorlauf R¾
B Warmwasser R½
C Gasanschluss R½
D Kaltwasser R½
E Heizungsrücklauf R¾
Nenn-Wärmeleistungsbereich
kW
4,8 bis 19
6,5 bis 26
8,8 bis 35
VIESMANN
8
(Fortsetzung)
80
50
140
50
a b
mm mm mm
745 750 1425
745 750 1425
945 950 1625
50
46
F Zirkulation R½ (separates Zubehör)
G Ableitung Kondenswasser nach hinten in die Wand
H Seitliche Ableitung Kondenswasser
K Bereich für elektrische Leitungen
Hinweis
c d
In der Maßzeichnung sind beispielhaft Armaturen für Aufputzmontage
mm
nach oben und links/rechts dargestellt.
1465
Die Anschluss-Sets sind separat als Zubehör zu bestellen.
1465
Maßangaben zu den einzelnen Anschluss-Sets siehe Planungshin-
1665
weise.
Bei Verwendung des Anschluss-Sets mit Vormontagekonsole für Auf-
putzinstallation nach unten muss ein Wandabstand von 70 mm ein-
gehalten werden.
40
VITODENS
