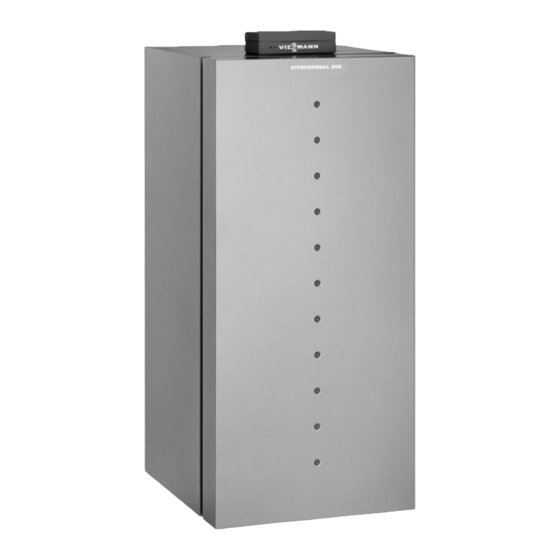

Gas-brennwertkessel mit matrix-gasbrenner und lambda pro control, erdgas- und flüssiggas-ausführung raumluftabhängig und raumluftunabhängig
Vorschau ausblenden Andere Handbücher für Vitocrossal 300 Typ CU3A:

Werbung

VIESMANN
Montageanleitung
für die Fachkraft
Vitocrossal 300
Typ CU3A
Gas-Brennwertkessel mit MatriX-Gasbrenner und Lambda Pro Control,
Erdgas- und Flüssiggas-Ausführung
raumluftabhängig und raumluftunabhängig
VITOCROSSAL 300
Nach Montage entsorgen!
5457 996
1/2013

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocrossal 300 Typ CU3A

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocrossal 300 Typ CU3A Gas-Brennwertkessel mit MatriX-Gasbrenner und Lambda Pro Control, Erdgas- und Flüssiggas-Ausführung raumluftabhängig und raumluftunabhängig VITOCROSSAL 300 Nach Montage entsorgen! 5457 996 1/2013...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Dieses Zeichen warnt vor Personenschäden. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestimmungsgemäße Ver- ........................wendung Produktinformationen Vitocrossal 300, CU3A ................Umstellung auf Flüssiggas P .............. ■ Umrüstung für andere Bestimmungsländer ........■ Montagevorbereitung ........................Montageablauf Heizkessel aufstellen und ausrichten ............ Wärmedämmung anbauen ..............Kesselanschluss-Stück und Siphon anbauen ........10 Seitenbleche anbauen ................12 Regelung anbauen ................
  • Seite 4: Bestimmungsgemäße Ver

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- nen Heizungssystemen gemäß EN 12828 unter Berücksichtigung der zugehörigen Montage-, Service- und Bedienungsanleitungen installiert und betrieben werden. Es ist ausschließlich für die Erwärmung von Heizwasser in Trinkwasserqualität vorgesehen. Die bestimmungsgemäße Verwendung setzt voraus, dass eine ortsfeste Installation in Verbindung mit anla- genspezifisch zugelassenen Komponenten vorgenom- men wurde.
  • Seite 5: Vitocrossal 300, Cu3A

    Vitocrossal 300, CU3A Voreingestellt für den Betrieb mit Erdgas E und Erdgas LL. Umstellung auf Flüssiggas P Siehe Serviceanleitung. Umrüstung für andere Bestimmungsländer Der Vitocrossal 300 darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigeninitiative eine Einzelzulassung nach dem jeweiligen Landesrecht erwirken.
  • Seite 6: Montagevorbereitung

    Montagevorbereitung Abstandsmaße Abb. 1...
  • Seite 7: Heizkessel Aufstellen Und Ausrichten

    Heizkessel aufstellen und ausrichten Achtung Hinweis Beschädigung des Abgasanschlusses kann zu Wird der Heizkessel ebenerdig aufgestellt, muss ein Undichtigkeiten führen. geeigneter Kondenswasserablauf (max. 50 mm über Heizkessel nicht am Abgasanschluss anheben dem Boden) im Aufstellraum vorhanden sein. oder bewegen. ±15mm Abb.
  • Seite 8: Wärmedämmung Anbauen

    Wärmedämmung anbauen Hinweis Alle erforderlichen Teile liegen im Karton der Wärmedämmung. 2xM8 Abb. 3 Gasanschlussrohr Haltewinkel (kurze Seite nach vorne) Servicehalterung...
  • Seite 9 Wärmedämmung anbauen (Fortsetzung) Abb. 4...
  • Seite 10: Kesselanschluss-Stück Und Siphon Anbauen

    Wärmedämmung anbauen (Fortsetzung) 4,8 x 9,5 Abb. 5 Kesselanschluss-Stück und Siphon anbauen Hinweis Kesselanschluss-Stück liegt in der Brennkammer. 45° Abb. 6 1. Bei raumluftabhängigem Betrieb: Dichtung dem Kesselanschluss-Stück entfernen.
  • Seite 11 Kesselanschluss-Stück und Siphon anbauen (Fortsetzung) 2. Siphon mit Wasser füllen und am Kondenswasser- ablauf des Abgaskastens eindichten. Überwurfver- schraubung Handfest anziehen. Hinweis Falls der Siphon nicht mit Wasser gefüllt wird, besteht die Gefahr, dass Abgas austritt. 3. Zuluftschlauch mit Schlauchschelle am Kesselan- schluss-Stück sichern.
  • Seite 12: Seitenbleche Anbauen

    Seitenbleche anbauen 90° 90° Abb. 8 Kleinspannungsleitungen 230 V~ Leitungen (große Stecker)
  • Seite 13: Regelung Anbauen

    Regelung anbauen M5x12 Abb. 9...
  • Seite 14: Heizwasserseitig Anschließen

    Heizwasserseitig anschließen Hinweis Der Vitocrossal ist nur für Pumpenwarmwasser-Heiz- ungen geeignet. Keine 4-Wege-Mischer, Überströmventile oder sons- tige Vorlauf-Rücklauf-Bypässe einbauen. Keinen Heizungsrücklauf an den Sicherheitsrücklauf anschließen. Achtung Um Geräteschäden zu vermeiden, alle Rohrleitungen last- und momentfrei anschließen. 1. Heizungsanlage gründlich spülen. 2.
  • Seite 15: Abgasanschluss

    Sicherheitsanschlüsse erstellen (Fortsetzung) Wassermangelsicherung (Wasserstandsbegrenzer) Sicherheitsventil Durch Prüfungen ist nachgewiesen, dass die Anforde- Die Heizkessel sind mit einem Sicherheitsventil auszu- rungen nach EN 12828 erfüllt werden. Eine zusätzliche rüsten, das bauteilgeprüft der TRD 721 entsprechend Wassermangelsicherung ist nicht erforderlich. und je nach ausgeführter Anlage gekennzeichnet sein muss.
  • Seite 16: Abstützblech Anbauen

    Abgasanschluss (Fortsetzung) Abstützblech anbauen M5x12 Abb. 11 Kondenswasserableitung Siphon mit Kunststoff-Schlauch an das Entwässe- Der Ablauf des Kondenswassers in das Entwässe- ■ ■ rungssystem anschließen. rungssystem muss frei einsehbar sein. Kondenswasserabflussleitung mit Gefälle unterhalb Anschluss Außen- : 19 mm ■ ■...
  • Seite 17: Brenner Mit Kesseltür Anbauen

    Brenner mit Kesseltür anbauen Abb. 12 1. Sitz der Profildichtung am Brenner prüfen und 4. Zuluftschlauch am Ansaugadapter aufschieben und ggf. korrigieren. mit Schlauchschelle befestigen. 2. Brenner einsetzen, Muttern erst handfest und dann 5. Ansaugadapter auf den Zuluftstutzen des Gebläses mit einem Anzugsdrehmoment von 4 Nm über bis Anschlag aufschieben.
  • Seite 18: Umstellen Auf Andere Gasart

    Brenner gasseitig anschließen (Fortsetzung) Hinweis 3. Gasleitung entlüften. Es reicht nicht, nur den Gasabsperrhahn zu schlie- ßen, da hier die Gefahr besteht, dass Druck in die Armatur gelangt. Für Schäden, die durch erhöhten Prüfdruck ent- stehen, entfällt die Gewährleistung. Umstellen auf andere Gasart Serviceanleitung Brenner elektrisch anschließen 100A...
  • Seite 19: Sensoren Anschließen

    Sensoren anschließen § § Abb. 14 Kesseltemperatursensor § Temperaturbegrenzer Arbeitsschritt 2 Kesseltemperatursensor bis Anschlag in die Tauch- hülse einschieben. Kabelbinder mit Clip ins Abdeck- blech einstecken und Leitung zugentlasten.
  • Seite 20: Leitungen An Die Regelung Anschließen

    Leitungen an die Regelung anschließen Abb. 15 Kleinspannungsstecker Hinweis Kesseltemperatursensor Bei allen Leitungen die angespritzen Zugentlastungen § Ionisationselektrode in das Regelungsgehäuse einstecken. X... Elektrische Schnittstellen Hinweis Stecker 230 V~ An der Unterseite des Abdeckbleches befindet sich Gasarmatur der elektrische Anschlussplan. Zündgerät Gebläse a-Ö...
  • Seite 21: Externe Leitungen Anschließen

    Externe Leitungen anschließen Externe elektrische Anschlüsse Abb. 16 Funkuhrempfänger Hinweis zum Anschluss von Zubehörteilen Netzanschluss fÖ Für den Anschluss die den Zubehörteilen beilie- Gefahr genden separaten Montageanleitungen beach- Falsche Adernzuordnung kann zu schweren ten. Verletzungen und Schäden am Gerät füh- ren.
  • Seite 22: Anschluss Von Zubehörteilen

    Externe Leitungen anschließen (Fortsetzung) In der Netzzuleitung muss eine Trennvorrichtung Kleinspannungsstecker ■ vorhanden sein, die gleichzeitig alle nicht geer- Außentemperatursensor deten Leiter mit min. 3 mm Kontaktöffnungsweite Montage: vom Netz trennt. Nord- oder Nordwestwand, 2 bis 2,5 m über ■ Zusätzlich empfehlen wir die Installation einer all- dem Boden, bei mehrgeschossigen Gebäuden stromsensitiven Fehlerstromschutzeinrichtung...
  • Seite 23: Leitungen Zugentlasten

    Externe Leitungen anschließen (Fortsetzung) Abb. 18 Zugenlastungen Leitungsdurchführung Leitungen zugentlasten Bauseitige Leitungen Abb. 19 Leitungen max. 100 mm abisolieren.
  • Seite 24: Kesselcodierstecker Einstecken

    Externe Leitungen anschließen (Fortsetzung) Leitungen mit angespritzter Zugenlastung Abb. 20 Kesselcodierstecker einstecken Abb. 21...
  • Seite 25: Oberbleche Anbauen

    Oberbleche anbauen 4,8 x 9,5 Abb. 22 Typenschild...
  • Seite 26: Bedienteil Einsetzen Und Anschließen

    Bedienteil einsetzen und anschließen Abb. 23...
  • Seite 27: Vorderblech Anbauen

    Vorderblech anbauen Abb. 24 Inbetriebnahme und Einregulierung Serviceanleitung Heizkessel und Kesselkreisre- gelung...
