Planungshinweise
(Fortsetzung)
■ 2 Anschluss-Stücken für Trinkwasser
■ Gasabsperrhahn mit thermischem Sicherheits-Absperrventil

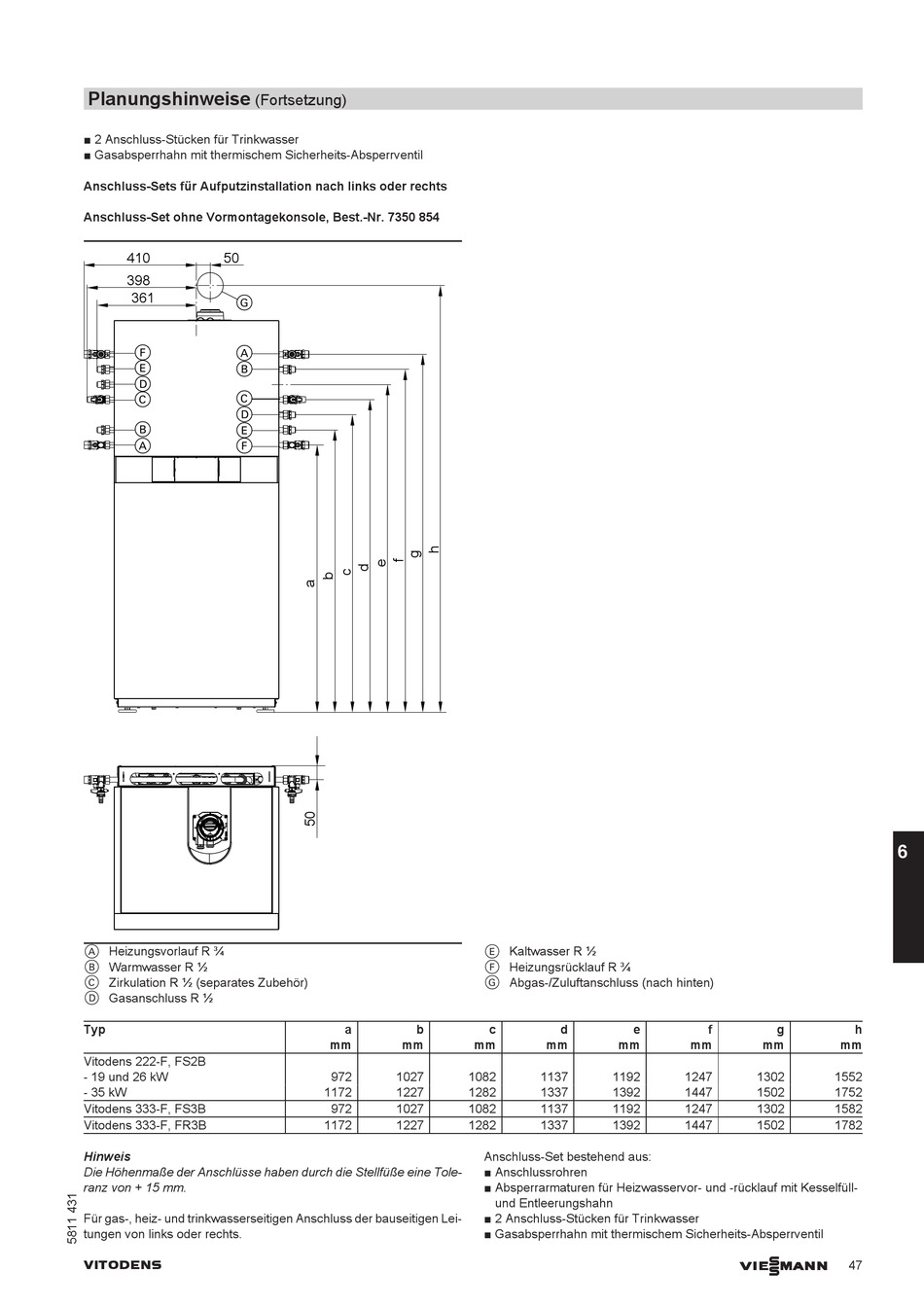

Anschluss-Sets für Aufputzinstallation nach links oder rechts
Anschluss-Set ohne Vormontagekonsole, Best.-Nr. 7350 854
410 50
398
361
G
F
A
E
B
D
C
C
D
B
E
A F
A Heizungsvorlauf R ¾
B Warmwasser R ½
C Zirkulation R ½ (separates Zubehör)
D Gasanschluss R ½
Typ
Vitodens 222-F, FS2B
- 19 und 26 kW
- 35 kW
Vitodens 333-F, FS3B
Vitodens 333-F, FR3B
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von links oder rechts.
VITODENS
E Kaltwasser R ½
F Heizungsrücklauf R ¾
G Abgas-/Zuluftanschluss (nach hinten)
a b c
mm mm mm
972 1027 1082
1172 1227 1282
972 1027 1082
1172 1227 1282
Anschluss-Set bestehend aus:
■ Anschlussrohren
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn
■ 2 Anschluss-Stücken für Trinkwasser
■ Gasabsperrhahn mit thermischem Sicherheits-Absperrventil
d e f
mm mm mm
1137 1192 1247
1337 1392 1447
1137 1192 1247
1337 1392 1447
6
g h
mm mm
1302 1552
1502 1752
1302 1582
1502 1782
