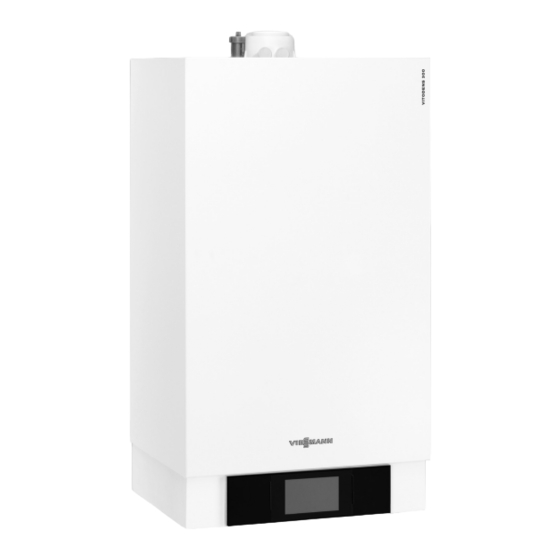

Viessmann VITODENS 300-W Typ B3HB Anlagenbeispiele

Gas-brennwert-wandgerät
Vorschau ausblenden Andere Handbücher für VITODENS 300-W Typ B3HB:

Werbung

Quicklinks

VIESMANN
VITODENS 300-W
Typ B3HB
Gas-Brennwert-Wandgerät
Anlagenbeispiele
Ausgewählte Anlagenbeispiele
5547 976
3/2015

Werbung

loading

Verwandte Anleitungen für Viessmann VITODENS 300-W Typ B3HB

Inhaltszusammenfassung für Viessmann VITODENS 300-W Typ B3HB

  • Seite 1 VIESMANN VITODENS 300-W Typ B3HB Gas-Brennwert-Wandgerät Anlagenbeispiele Ausgewählte Anlagenbeispiele 5547 976 3/2015...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Ein Heizkreis ohne Mischer ............... ID: 4605131_1504_07 Ein Heizkreis mit Mischer, Trinkwassererwärmung mit bivalentem Spei- cher-Wassererwärmer, mit Solarregelungsmodul, Typ SM1 ..... 10 ID: 4605132_1504_06 Ein Heizkreis ohne und ein Heizkreis mit Mischer, mit Systemtrennung (optional mit Unterbau-/Aufbau-Kit) ............16 ID: 4605133_1504_06 Ein Heizkreis ohne Mischer mit separater Heizkreispumpe und zwei Heiz- kreise mit Mischer, mit hydraulischer Weiche ...........
  • Seite 3 Erläuterungen zu den Zeichnungen Erläuterungen zu den Zeichnungen Nummerierung der technischen Komponenten und der elektri- schen Anschlüsse 2/52M1 2/52M2 2/21 2/21 2/28 2/5Sol 26/S2 VIESMANN VITODENS 300-W...
  • Seite 4 ID: 4605131_1504_07 1. Ein Heizkreis ohne Mischer Witterungsgeführter Betrieb Die Regelung 2 des Heizkessels 1 regelt witterungsgeführt die Kesselwassertemperatur (= Vorlauftemperatur des Heizkreises ohne Mischer eP). Trinkwassererwärmung durch Heizkessel Gas-Umlaufwasserheizer Falls der an der Regelung 2 eingestellte Trinkwassertemperatur- Sollwert unterschritten wird, wird das 3-Wege-Ventil in Richtung Spei- cher-Wassererwärmer qE umgeschaltet.
  • Seite 5 ID: 4605131_1504_07 (Fortsetzung) Der Speicher-Wassererwärmer qE wird erst vom Heizkessel 1 Hinweis beheizt, wenn dieser Sollwert nicht durch die Solaranlage erreicht Dieses Schema ist ein grundsätzliches Anlagenbeispiel! Bitte zur wird. spezifischen Planung von Anwendungsfällen die entsprechen- den Planungsunterlagen mit einbeziehen! Erforderliche Codierungen ID: 4605131_1504_07 Gruppe...
  • Seite 6 ID: 4605131_1504_07 (Fortsetzung) Hydraulisches Installationsschema ID: 4605131_1504_07 Vorlauf Ruecklauf ---24/24-- --x/x-- --2/X3-- -24/24- --2/5-- ---- --24/10-- --24/7-- --24/5-- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. Hinweis Entsprechend Anlagenausstattung wird die Zirkulationspumpe ZP qW an der internen Erweiterung H1 4/ H2 5 oder an der Erweiterung AM1 6 angeschlossen.

  • Seite 7: Erforderliche Geräte

    ID: 4605131_1504_07 (Fortsetzung) Erforderliche Geräte ID: 4605131_1504_07 Pos. Bezeichnung Best.-Nr. Heizkessel siehe Viessmann Preisliste Heizkreis ohne Mischer eP: Regelung für angehobenen Betrieb oder Regelung für witterungsgeführten Betrieb Außentemperatursensor ATS (nur witterungsgeführter Betrieb) Trinkwassererwärmung durch den Heizkessel 1 Speichertemperatursensor STS 7179 114...
  • Seite 8 Fernbedienungen – Vitotrol 200A Z008 341 – Vitotrol 300A Z008 342 Vitocomfort 200 (bei witterungsgeführten Betrieb) siehe Viessmann Preisliste Alternativ zu leitungsgebundenen Fernbedienungen ist folgendes Funk-Zubehör verwendbar: Funk-Basis erforderlich zum Betrieb mit: Z011 413 Vitocomfort 200 siehe Viessmann Preisliste Vitotrol 200 RF Z011 219 Vitotrol 300 RF Tischständer...

  • Seite 9: Elektrisches Installationsschema

    ID: 4605131_1504_07 (Fortsetzung) Elektrisches Installationsschema 230 V/ 50 Hz LON / LAN X3.7 X3.6 X3.5 X3.4 X3.3 X3.2 Ö X3.1 65 66 70 99 Ö 0-10V ID: 4605131_1504_07 VIESMANN VITODENS 300-W...

  • Seite 10: Id: 4605132_1504_06

    ID: 4605132_1504_06 2. Ein Heizkreis mit Mischer, Trinkwassererwärmung mit bivalentem Speicher-Wasser- erwärmer, mit Solarregelungsmodul, Typ SM1 Heizkreis mit Mischer für witterungsgeführten Betrieb Der Erweiterungssatz für einen Heizkreis mit Mischer rQ regelt witte- rungsgeführt die Vorlauftemperatur des Radiatorenheizkreises rP. Die Kesselwassertemperatur wird um die an der Regelung 2 des Heizkessels 1 eingestellte Differenztemperatur höher geregelt.
  • Seite 11 ID: 4605132_1504_06 (Fortsetzung) Über Codieradresse „67“ der Regelung 2 wird ein 3. Trinkwasser- Hinweis temperatur-Sollwert vorgegeben (Einstellbereich 10 bis 95 °C). Dieser Dieses Schema ist ein grundsätzliches Anlagenbeispiel. Zur spe- Wert muss unter dem 1. Trinkwassertemperatur-Sollwert liegen. zifischen Planung von Anwendungsfällen die entsprechenden Der Speicher-Wassererwärmer qE wird erst vom Heizkessel 1 Planungsunterlagen einbeziehen.
  • Seite 12 (anstelle X3.6; X3.7) angeschlossen werden. Die Temperatursensoren qI/qO zur Visualisierung der Wärmebilanzierung bei Einsatz des Speichertyps CVUC-A können nur in Verbindung mit dem Vitodens 300-W verwendet werden. Erforderliche Geräte ID: 4605132_1504_06 Pos. Bezeichnung Best.-Nr. Heizkessel siehe Viessmann Preisliste Regelung Außentemperatursensor ATS VIESMANN VITODENS 300-W...
  • Seite 13 Best.-Nr. Trinkwassererwärmung durch den Heizkessel 1 Speichertemperatursensor STS 74790114 Trinkwasserzirkulationspumpe ZP siehe Vitoset Preisliste Trinkwassererwärmung durch die Solaranlage wP Speicher-Wassererwärmer bivalent und Anschluss-Set siehe Viessmann Preisliste Speichertemperatursensor STS Lieferumfang Anschluss- Speichertemperatursensor SOL Lieferumfang Pos. 24 Sicherheitstemperaturbegrenzer STB Z001 889 Sonnenkollektoren...
  • Seite 14 7415 028 Fernbedienungen – Vitotrol 200A Z008 341 – Vitotrol 300A Z008 342 Vitocomfort 200 siehe Viessmann Preisliste Alternativ zu leitungsgebundenen Fernbedienungen ist folgendes Funk-Zubehör verwendbar: Funk-Basis erforderlich zum Betrieb mit: Z011 413 Vitocomfort 200 siehe Viessmann Preisliste Vitotrol 200 RF Z011 219 Vitotrol 300 RF Tischständer...
  • Seite 15 ID: 4605132_1504_06 (Fortsetzung) Elektrisches Installationsschema 230 V/ 50 Hz LON / LAN 73 74 X3.7 Ö X3.6 X3.5 X3.4 X3.3 X3.2 HK M2 X3.1 6 65 66 70 99 Ö 0-10V ID: 4605132_1504_06 VIESMANN VITODENS 300-W...

  • Seite 16: Ein Heizkreis Ohne Und Ein Heizkreis Mit Mischer, Mit Systemtrennung (Optional Mit Unterbau-/Aufbau-Kit)

    Hydraulische Weichen sind in Verbindung mit Divicon oder einzeln als Bei Trinkwasseranforderung (Zapfung) wird das 3-Wege-Ventil in Zubehör lieferbar. Richtung Warmwasser (Plattenwärmetauscher) umgeschaltet. Die Siehe Viessmann Preisliste oder Preisliste Vitoset. eingebaute Umwälzpumpe wird eingeschaltet. Die Auslauftemperatur wird auf den eingestellten Sollwert geregelt. rZ : Hinweis zur Auslegung der Systemtrennung Die Zeiten für die Komfortfunktion können an der Schaltuhr eingestellt...
  • Seite 17 ID: 4605133_1504_06 (Fortsetzung) Heizkessel mit internem Speicher Unterdrückung der Nachheizung des Speicher-Wassererwär- Falls die vom Speichertemperatursensor erfasste Temperatur niedri- mers durch den Heizkessel in Verbindung mit dem Solarrege- ger ist als der vorgegebene Sollwert, wird das 3-Wege-Ventil in Rich- lungsmodul (Typ SM1) tung interner Speicher umgeschaltet.
  • Seite 18 ID: 4605133_1504_06 (Fortsetzung) Hydraulisches Installationsschema ID: 4605133_1504_06 Vorlauf Ruecklauf --41/20-- --41/2-- --41/20-- --41/52-- ---24/24-- --x/x-- --2/X3-- -24/24- --2/5-- ---- --24/10-- --24/7-- --24/5-- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt. Hinweis Entsprechend Anlagenausstattung wird die Zirkulationspumpe ZP qW an der internen Erweiterung H1 4/ H2 5 oder an der Erweiterung AM1 6 angeschlossen.
  • Seite 19 ID: 4605133_1504_06 (Fortsetzung) Erforderliche Geräte ID: 4605133_1504_06 Pos. Bezeichnung Best.-Nr. Heizkessel siehe Viessmann Preisliste Regelung für witterungsgeführten Betrieb Außentemperatursensor ATS (nur witterungsgeführter Betrieb) Interne Erweiterung H1 (bei Vitodens 333-F im Lieferumfang) 7498 513 oder Interne Erweiterung H2 7498 514 oder...
  • Seite 20 Fernbedienungen – Vitotrol 200A Z008 341 – Vitotrol 300A Z008 342 Vitocomfort 200 (bei witterungsgeführten Betrieb) siehe Viessmann Preisliste Alternativ zu leitungsgebundenen Fernbedienungen ist folgendes Funk-Zubehör verwendbar: Funk-Basis erforderlich zum Betrieb mit: Z011 413 Vitocomfort 200 siehe Viessmann Preisliste Vitotrol 200 RF Z011 219 Vitotrol 300 RF Tischständer...
  • Seite 21 ID: 4605133_1504_06 (Fortsetzung) Elektrisches Installationsschema 230 V/ 50 Hz LON / LAN 73 74 X3.7 Ö X3.6 X3.5 X3.4 X3.3 X3.2 HK M2 X3.1 6 65 66 70 99 Ö 0-10V ID: 4605133_1504_06 VIESMANN VITODENS 300-W...

  • Seite 22: Ein Heizkreis Ohne Mischer Mit Separater Heizkreispumpe Und Zwei Heizkreise Mit Mischer, Mit Hydraulischer Weiche

    ID: 4605134_1504_06 4. Ein Heizkreis ohne Mischer mit separater Heizkreispumpe und zwei Heizkreise mit Mischer, mit hydraulischer Weiche Funktionsbeschreibung Die im Heizkessel 1 eingebaute Umwälzpumpe versorgt über das eingebaute 3-Wege-Ventil den Kesselkreis bis zur hydraulischen Wei- che tP oder den Speicher-Wassererwärmer qE. Die Heizkreispumpe A1 eQ versorgt den Radiatorenheizkreis eP.
  • Seite 23 ID: 4605134_1504_06 (Fortsetzung) Trinkwassererwärmung durch die Solaranlage Bei ununterbrochener Beheizung durch die Kollektoren wP (> 2 h) Falls die Temperaturdifferenz zwischen Kollektortemperatursensor erfolgt die Nachheizung durch den Heizkessel 1 nur, wenn der an wQ und Speichertemperatursensor qR größer als die Einschalttempe- der Kesselkreisregelung 2 eingestellte Speichertemperatur-Sollwert raturdifferenz ist, wird die Solarkreispumpe wE eingeschaltet und der (Codieradresse „67“) unterschritten wird.
  • Seite 24 ID: 4605134_1504_06 (Fortsetzung) Hydraulisches Installationsschema ID: 4605134_1504_06 Vorlauf Ruecklauf --41/20-- --41/2-- -81/2- -81/20- --41/20-- --x/x-- -81/52- --41/52-- ----24/24-- --2/X3-- --x/x-- --2/X3-- -24/24- --2/5-- ---- --24/10-- --24/7-- --24/5-- Hinweis: Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheitseinrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt.
  • Seite 25 ID: 4605134_1504_06 (Fortsetzung) Erforderliche Geräte ID: 4605134_1504_06 Pos. Bezeichnung Best.-Nr. Heizkessel siehe Viessmann Preisliste Regelung für witterungsgeführten Betrieb Außentemperatursensor ATS (nur witterungsgeführter Betrieb) Anlage ohne Zirkulation Interne Erweiterung H1 (bei Vitodens 300-W/333-F im Lieferumfang) 7498 513 oder Interne Erweiterung H2...
  • Seite 26 Erweiterungssatz für einen Heizkreis mit Mischer für separaten Mischer-Motor iT 7301 062 Vorlauftemperatursensor Heizkreis M3 Lieferumfang Pos. 81 Heizkreispumpe Heizkreis M3 bauseits 3-Wege-Mischer siehe Viessmann Preisliste oder Divicon (mit 3-Wege-Mischer, Heizkreispumpe, Vorlauftemperatursensor und Mischer-Motor) siehe Viessmann Preisliste Separater Mischer-Motor siehe Viessmann Preisliste Hydraulische Weiche tP...
  • Seite 27 ID: 4605134_1504_06 (Fortsetzung) Elektrisches Installationsschema 230 V/ 50 Hz 12 31 12 31 LON / LAN 74 75 Ö X3.7 X3.6 12 31 X3.5 X3.4 X3.3 X3.2 X3.1 65 66 70 6 99 Ö 0-10V ID: 4605134_1504_06 Hinweis Die Speicherladepumpe (SLP) ist bei Vitodens 222-W integriert und elektrisch angeschlossen. VIESMANN VITODENS 300-W...
  • Seite 28 ID: 4605134_1504_06 (Fortsetzung) HK M2 HK M3 ID: 4605134_1504_06 VIESMANN VITODENS 300-W...
  • Seite 29 VIESMANN VITODENS 300-W...
  • Seite 30 VIESMANN VITODENS 300-W...
  • Seite 31 VIESMANN VITODENS 300-W...
  • Seite 32 Technische Änderungen vorbehalten! Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de VIESMANN VITODENS 300-W...
