Viessmann VITODENS 222-F Typ FS2B Planungsanleitung Seite 17

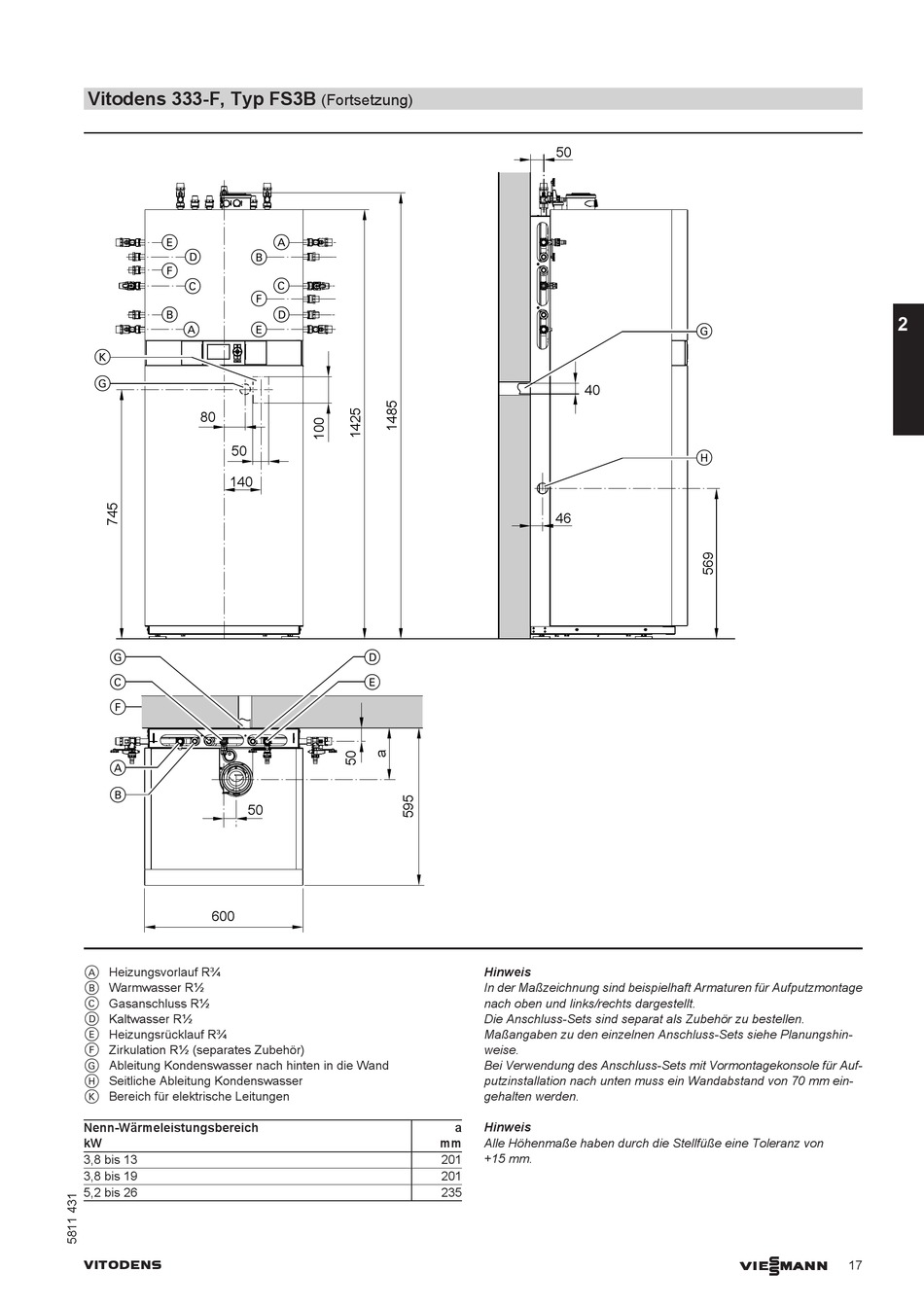

Vitodens 333-F, Typ FS3B
E
D B
F
C
F
B
A E
K
G
80
50
140
G
C
F
A
B
50
600
A Heizungsvorlauf R¾
B Warmwasser R½
C Gasanschluss R½
D Kaltwasser R½
E Heizungsrücklauf R¾
F Zirkulation R½ (separates Zubehör)
G Ableitung Kondenswasser nach hinten in die Wand
H Seitliche Ableitung Kondenswasser
K Bereich für elektrische Leitungen
Nenn-Wärmeleistungsbereich
kW
3,8 bis 13
3,8 bis 19
5,2 bis 26
VITODENS
(Fortsetzung)
A
C
D
D
E
mm
201
201
235
50
40
46
Hinweis
In der Maßzeichnung sind beispielhaft Armaturen für Aufputzmontage
nach oben und links/rechts dargestellt.
Die Anschluss-Sets sind separat als Zubehör zu bestellen.
Maßangaben zu den einzelnen Anschluss-Sets siehe Planungshin-
weise.
Bei Verwendung des Anschluss-Sets mit Vormontagekonsole für Auf-
putzinstallation nach unten muss ein Wandabstand von 70 mm ein-
gehalten werden.
Hinweis
a
Alle Höhenmaße haben durch die Stellfüße eine Toleranz von
+15 mm.
G
H
VIESMANN
17
