Planungshinweise
(Fortsetzung)

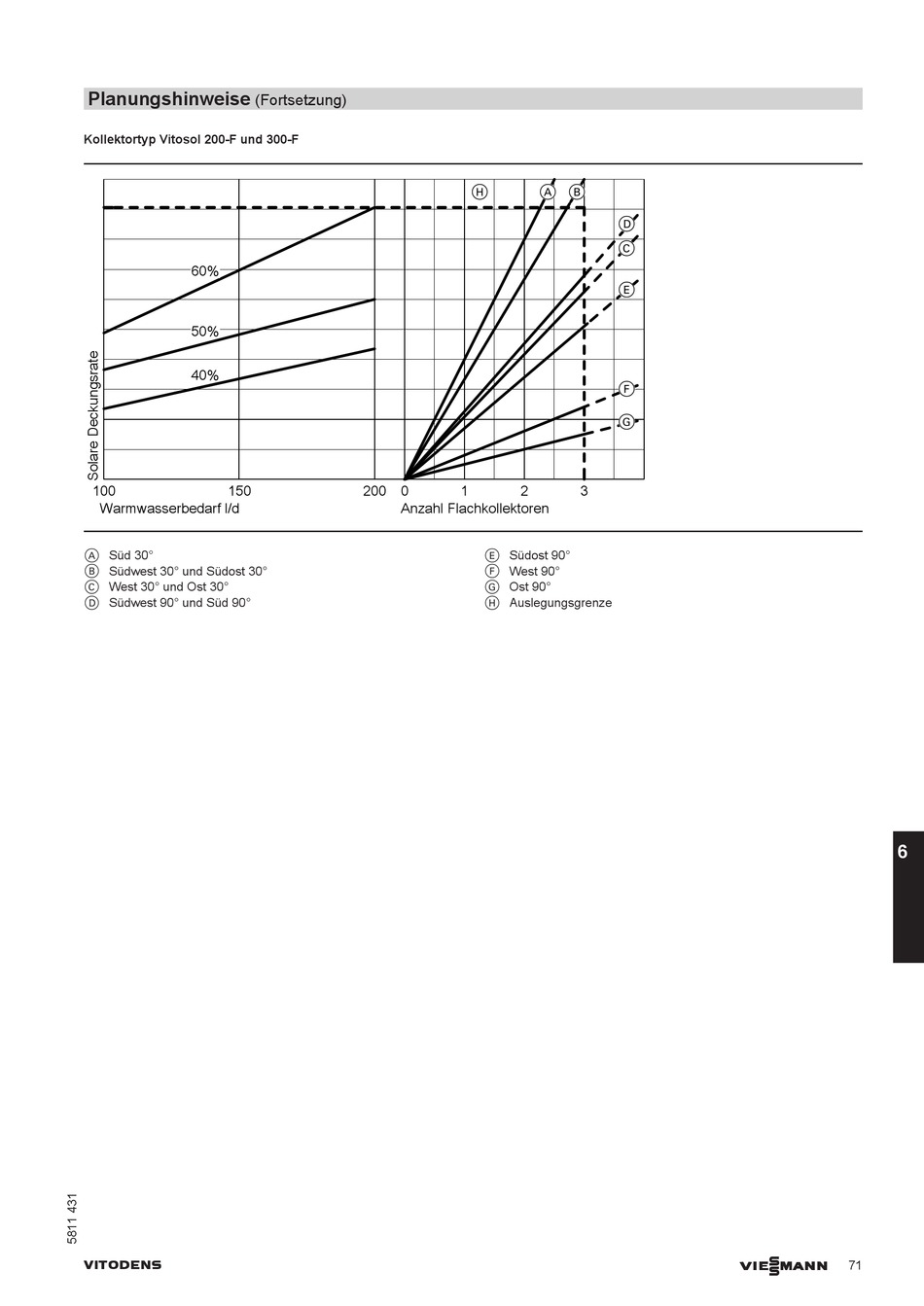

Kollektortyp Vitosol 200-F und 300-F
60%
50%
40%
100 150
Warmwasserbedarf l/d
A Süd 30°
B Südwest 30° und Südost 30°
C West 30° und Ost 30°
D Südwest 90° und Süd 90°
VITODENS
H
200 0 1 2
Anzahl Flachkollektoren
E Südost 90°
F West 90°
G Ost 90°
H Auslegungsgrenze
A B
D
C
E
F
G
3
6
