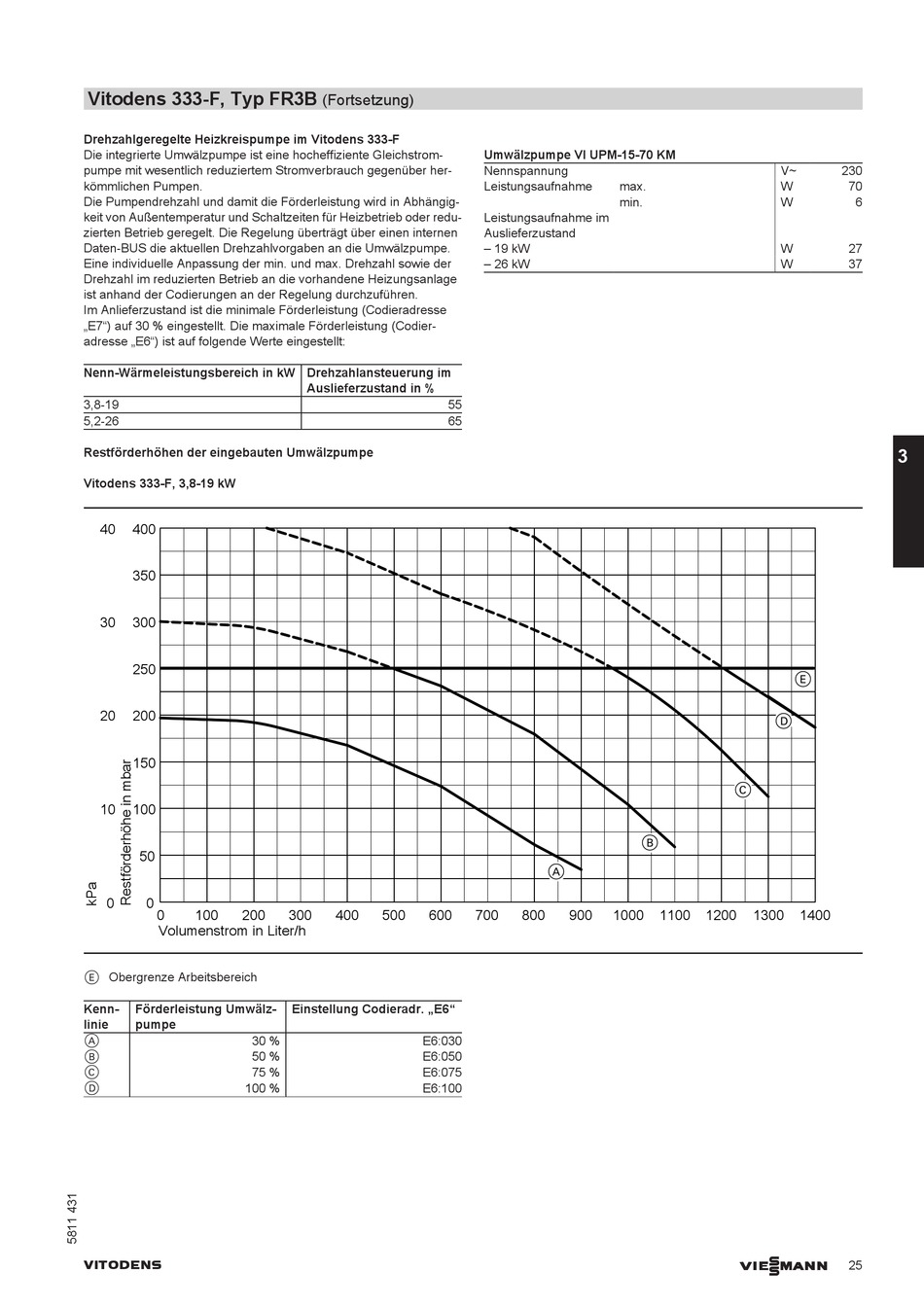

Vitodens 333-F, Typ FR3B
Drehzahlgeregelte Heizkreispumpe im Vitodens 333-F
Die integrierte Umwälzpumpe ist eine hocheffiziente Gleichstrom-
pumpe mit wesentlich reduziertem Stromverbrauch gegenüber her-
kömmlichen Pumpen.
Die Pumpendrehzahl und damit die Förderleistung wird in Abhängig-
keit von Außentemperatur und Schaltzeiten für Heizbetrieb oder redu-
zierten Betrieb geregelt. Die Regelung überträgt über einen internen
Daten-BUS die aktuellen Drehzahlvorgaben an die Umwälzpumpe.
Eine individuelle Anpassung der min. und max. Drehzahl sowie der
Drehzahl im reduzierten Betrieb an die vorhandene Heizungsanlage
ist anhand der Codierungen an der Regelung durchzuführen.
Im Anlieferzustand ist die minimale Förderleistung (Codieradresse
„E7") auf 30 % eingestellt. Die maximale Förderleistung (Codier-
adresse „E6") ist auf folgende Werte eingestellt:
Nenn-Wärmeleistungsbereich in kW Drehzahlansteuerung im
3,8-19
5,2-26
Restförderhöhen der eingebauten Umwälzpumpe
Vitodens 333-F, 3,8-19 kW
40
400
350
30
300
250
20
200
150
10
100
50
0
0
0
100
200
Volumenstrom in Liter/h
E Obergrenze Arbeitsbereich
Kenn-
Förderleistung Umwälz-
linie
pumpe
A
30 %
B
50 %
C
75 %
D
100 %
VITODENS
(Fortsetzung)
Auslieferzustand in %
55
65
300
400
500
600
Einstellung Codieradr. „E6"
E6:030
E6:050
E6:075
E6:100
Umwälzpumpe VI UPM-15-70 KM
Nennspannung
Leistungsaufnahme
max.
min.
Leistungsaufnahme im
Auslieferzustand
– 19 kW
– 26 kW
B
A
700
800
900
1000
V~
W
W
W
W
E
D
C
1100
1200
1300
1400
VIESMANN
230
70
6
27
37
3
25
