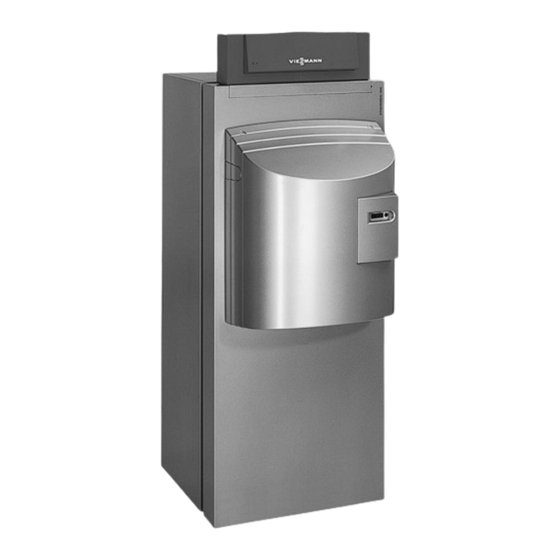

Viessmann Vitocrossal 300 Typ CM3 Montageanleitung
Gas-brennwertkessel mit matrix-strahlungsbrenner
Vorschau ausblenden
Andere Handbücher für Vitocrossal 300 Typ CM3:
- Planungsanleitung (72 Seiten) ,
- Planungsanleitung (100 Seiten)
Verwandte Anleitungen für Viessmann Vitocrossal 300 Typ CM3
Inhaltszusammenfassung für Viessmann Vitocrossal 300 Typ CM3
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocrossal 300 Typ CM3 Gas-Brennwertkessel mit MatriX-Strahlungsbrenner VITOCROSSAL 300 Nach Montage entsorgen! 5851 417 11/2014...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte. -
Seite 3: Bestimmungsgemäße Verwendung
Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Zusätzliche Informationen, nicht sicher- heitsrelevant Arbeitsschritt: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Heizungssystemen gemäß... -
Seite 4: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Achtung Hinweis Beschädigung des Abgasanschlusses kann zu Falls der Heizkessel ebenerdig aufgestellt wird, muss Undichtheiten führen. ein geeigneter Kondenswasserablauf (max. 50 mm Heizkessel nicht am Abgasanschluss anheben über Boden) im Aufstellraum vorhanden sein. oder bewegen. ±15 Abb. -
Seite 5: Wärmedämmung Anbauen
Wärmedämmung anbauen Hinweis Alle zum Anbau der Wärmedämmung erforderlichen Teile liegen im Karton der Wärmedämmung. Abb. 3... - Seite 6 Wärmedämmung anbauen (Fortsetzung) 90° Abb. 4...
-
Seite 7: Heizwasserseitig Anschließen
Heizwasserseitig anschließen Abb. 5 Sicherheitsanschluss (Sicherheitsventil und Entlüf- Kesselrücklauf 2 tung) G 1 PN 6 DN 40 ¼ Kesselvorlauf PN 6 DN 50 Kesselrücklauf 1 Muffe für Regeleinrichtungen R PN 6 DN 50 ½ Muffe für Mindestdruckwächter (Wassermangelsi- Entleerung und Ausdehnungsgefäß R 1 cherung) R Kondenswasserabfluss R ½... -
Seite 8: Neutralisationseinrichtung (Falls Vorhanden)
Sicherheitsanschlüsse (Fortsetzung) Wassermangelsicherung Hinweis Die Heizkessel sind mit einem Sicherheitsventil auszu- Durch Prüfungen ist nachgewiesen, dass auf die nach rüsten, das bauteilgeprüft der TRD 721 entsprechend EN 12828 geforderte Wassermangelsicherung verzich- und je nach ausgeführter Anlage gekennzeichnet sein tet werden kann. muss. - Seite 9 Wärmedämmung und Regelung anbauen Hinweis Kesseltemperatursensor liegt in der Verpackung § der Regelung. Brennerleitung und Erweiterung mit Stecker lÖ lie- gen in einer separaten Verpackung. Fühler und Kesseltemperatursensor so weit wie § möglich in Tauchhülse schieben. Achtung Beschädigungen der Kapillaren führen zu Funk- tionsstörungen der Fühler.
- Seite 10 Wärmedämmung und Regelung anbauen (Fortsetzung) 3,9 x 20 Abb. 9 90° 8. 3. Abb. 10 Leitungen bündeln und mit Leitungsbindern am Seitenblech fixieren.
-
Seite 11: Brenner Anbauen
Wärmedämmung und Regelung anbauen (Fortsetzung) 3,9 x 9,5 Abb. 11 Typenschild Heizkessel Brenner anbauen Montageanleitung Brenner Inbetriebnahme und Einregulierung Serviceanleitungen Heizkessel, Brenner und Kesselkreisregelung... - Seite 12 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
