Planungshinweise
(Fortsetzung)

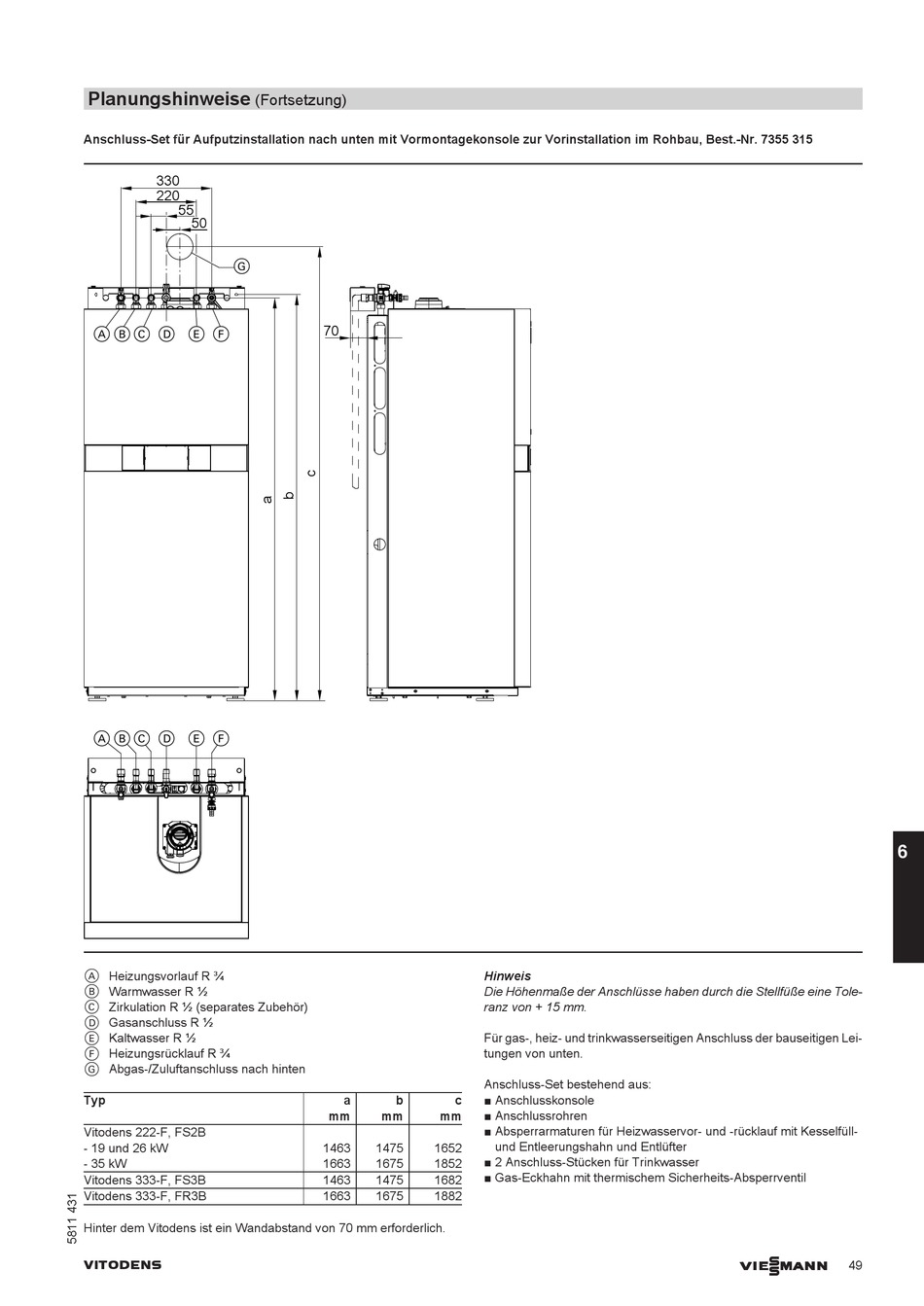

Anschluss-Set für Aufputzinstallation nach unten mit Vormontagekonsole zur Vorinstallation im Rohbau, Best.-Nr. 7355 315
330
220
55
50
G
A B C D E F
A B C D E F
A Heizungsvorlauf R ¾
B Warmwasser R ½
C Zirkulation R ½ (separates Zubehör)
D Gasanschluss R ½
E Kaltwasser R ½
F Heizungsrücklauf R ¾
G Abgas-/Zuluftanschluss nach hinten
Typ
Vitodens 222-F, FS2B
- 19 und 26 kW
- 35 kW
Vitodens 333-F, FS3B
Vitodens 333-F, FR3B
Hinter dem Vitodens ist ein Wandabstand von 70 mm erforderlich.
VITODENS
70
Hinweis
Die Höhenmaße der Anschlüsse haben durch die Stellfüße eine Tole-
ranz von + 15 mm.
Für gas-, heiz- und trinkwasserseitigen Anschluss der bauseitigen Lei-
tungen von unten.
Anschluss-Set bestehend aus:
■ Anschlusskonsole
a b c
■ Anschlussrohren
mm mm mm
■ Absperrarmaturen für Heizwasservor- und -rücklauf mit Kesselfüll-
und Entleerungshahn und Entlüfter
1463 1475 1652
■ 2 Anschluss-Stücken für Trinkwasser
1663 1675 1852
■ Gas-Eckhahn mit thermischem Sicherheits-Absperrventil
1463 1475 1682
1663 1675 1882
6
