Proline Prosonic Flow P 500 HART
Einteilung der sicherheitstechnischen Fehler gemäß IEC/EN 61508 in unterschiedliche Katego-
rien und Auswirkungen auf das sicherheitsbezogene Ausgangssignal
Sicherheitstech- Erklärung
nische Fehler
Kein Gerätefehler Safe:
Keine Fehler vorhanden
λ Safe detected:
SD
Sicherer, erkennbarer Fehler vorhanden
λ Safe undetected:
SU
Sicherer, nicht erkennbarer Fehler vor-
handen
λ Dangerous detected:
DD
Gefährlicher, aber erkennbarer Fehler
vorhanden (Diagnose im Gerät)
λ Dangerous undetected:
DU
Gefährlicher, nicht erkennbarer Fehler
vorhanden

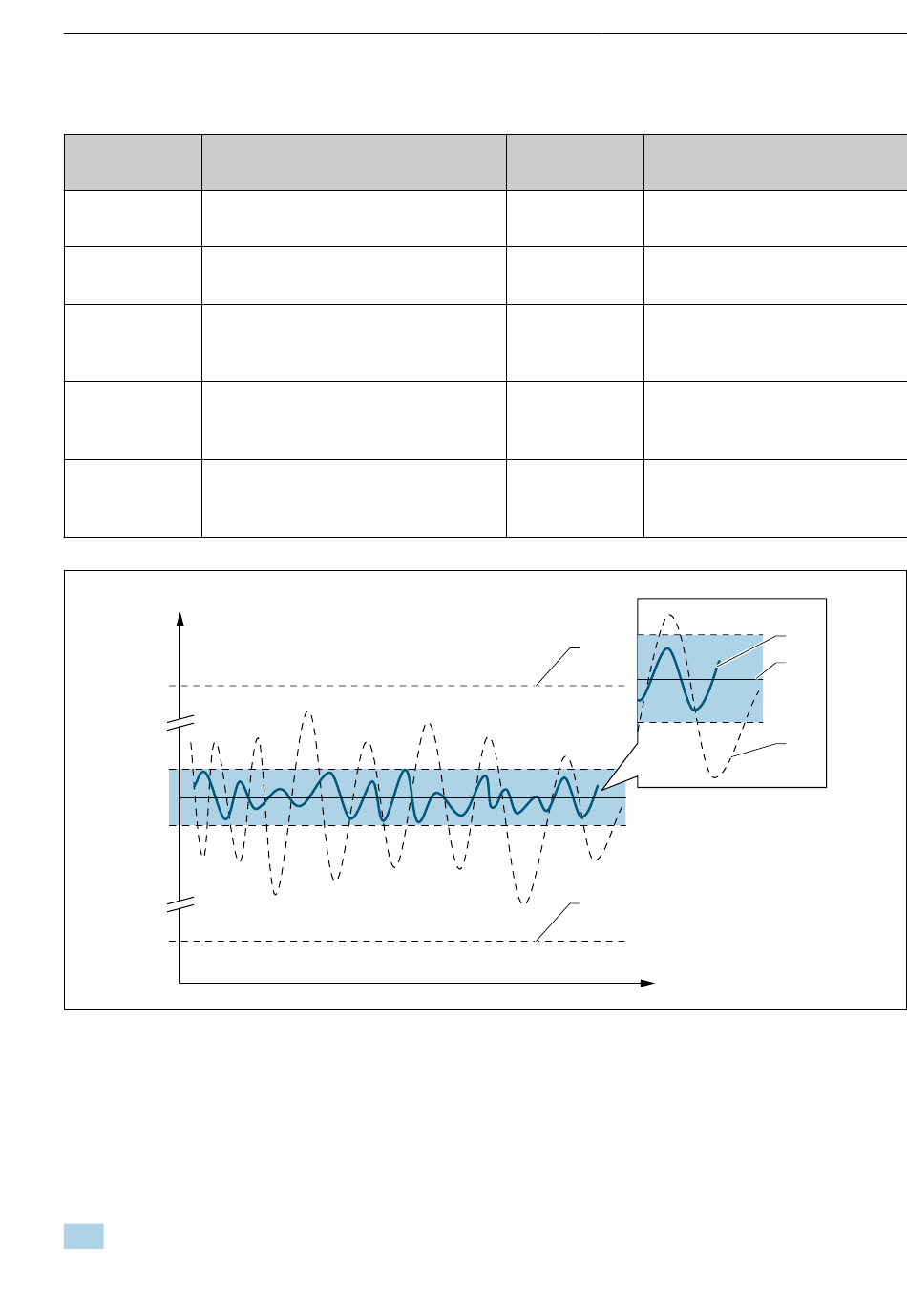

I [mA]
A
B
C
A Fehlerstrom ≥ 21 mA
B Messunsicherheit
C Fehlerstrom ≤ 3,6 mA
4.2 Einschränkungen für die Anwendung im sicherheitsbezogenen
Betrieb
1. Anwendungsgemäßen Einsatz des Messgeräts unter Berücksichtigung der Messstoffei-
genschaften und Umgebungsbedingungen einhalten.
Endress+Hauser
Posi- Auswirkung aus das sicherheits-
tion→  11 bezogene Ausgangssignal
1 Liegt innerhalb der Spezifikation
3 Gerät geht auf Ausfallsignal
2 Liegt innerhalb des festgelegten
Toleranzbands
3 Gerät geht auf Ausfallsignal
4 Kann außerhalb des festgelegten
Toleranzbands liegen
3
3
t
Sicherheitsfunktion
2
1
4
A0034924
11
