Einsatz in Schutzeinrichtungen
Durchführung der Prüfung
Für die Wiederholungsprüfung ausschließlich die Parameter Simulation Stromausgang
(→  31) und Parameter Wert Stromausgang (→  32) nutzen, da nur diese zur
Überprüfung der sicherheitstechnischen Kenngrößen zugelassen sind.
1. Im Parameter Wert Stromausgang (→  32) nacheinander die definierten Vorgabe-
werte wählen.
2. Strom am Ausgang 1 mit diesem Vorgabewert vergleichen.
Vergleich der Stromwerte
Der Vergleich der Stromwerte kann mit einer der folgenden Methoden durchgeführt werden:
• Strom vom Prüfling am Logik-Teilsystem (SSPS und PLS) messen.
• Strom am Prüfling mit einem externen rückführbar kalibrierten Strommessgerät messen.
‣
Stromwerte vergleichen.
Anschluss der Messmittel und externe Überprüfung
• Anschluss der Messmittel im Messkreis
• Externe Überprüfung des passiven Stromausgangs
Anforderungen an das Messmittel:
• DC Strom Messunsicherheit ±0,2 %
• DC Strom Auflösung 10 µA
1

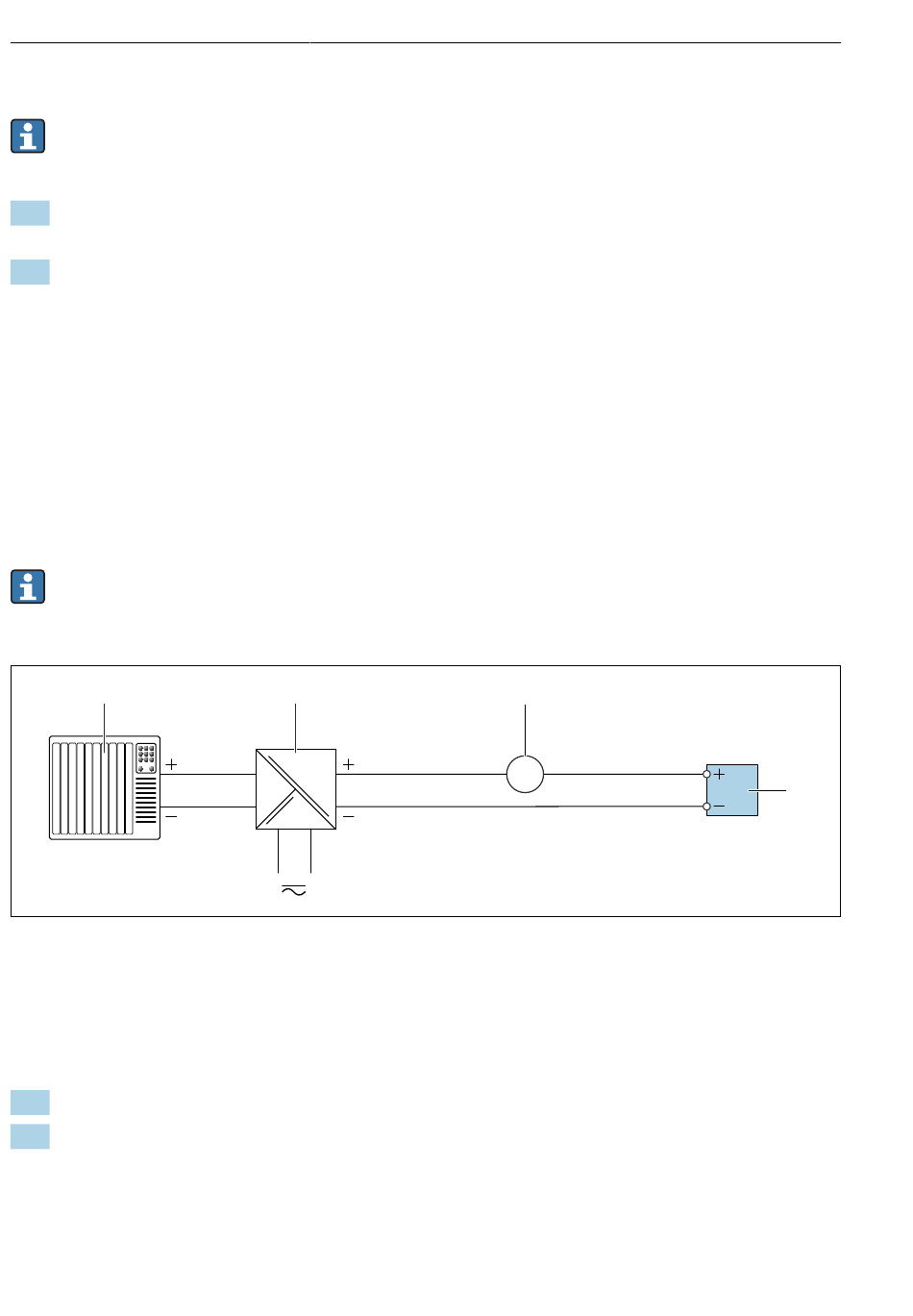

 3 Externe Verifikation am Beispiel eines passiven Stromausgangs
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Speisegerät Spannungsversorgung
3 Amperemeter
4 Messumformer
1. Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
2. Speisegerät für Spannungsversorgung anschließen.
