Ne retirer les copeaux que sur la
machine arrêtée et à l'aide d'un crochet
spécial.
Ne pas freiner le mandrin ou l'outil avec
la main.
Ne jamais travailler en laissant le
protecteur du mandrin ou le cache-
courroie ouverts.
S'assurer que le foret ne fera pas
bouger la pièce.
Serrer la pièce à la table ou se servir
d'un étau.
Toujours visser l'étau à la table.
Avant de débuter l'usinage, contrôler
que la pièce d'œuvre et l'outil sont bien
fixés.
Ne jamais travailler à main levée (en
tenant la pièce d'œuvre sans appui).
Poser les pièces longues sur des
supports roulants.
Régler la butée de perçage de façon à
ne pas percer la table ou le dispositif de
serrage.
Régler la puissance de perçage de
façon à ce que le foret perce
rapidement.
Une vitesse trop lente entraîne l'usure
prématurée du foret et les marques de
brûlure sur la pièce ou l'outil et une
vitesse trop rapide peut stopper le
moteur ou casser le foret.
Ne pas utiliser d'outil en brosse
métallique ou de ponçage sur cette
machine
Ne jamais usiner du magnésium-
Danger d'incendie!
Faire toutes les mesures et les réglages
sur la machine à l'arrêt.
En cas de danger appuyer sur le
bouton d'arrêt d'urgence.

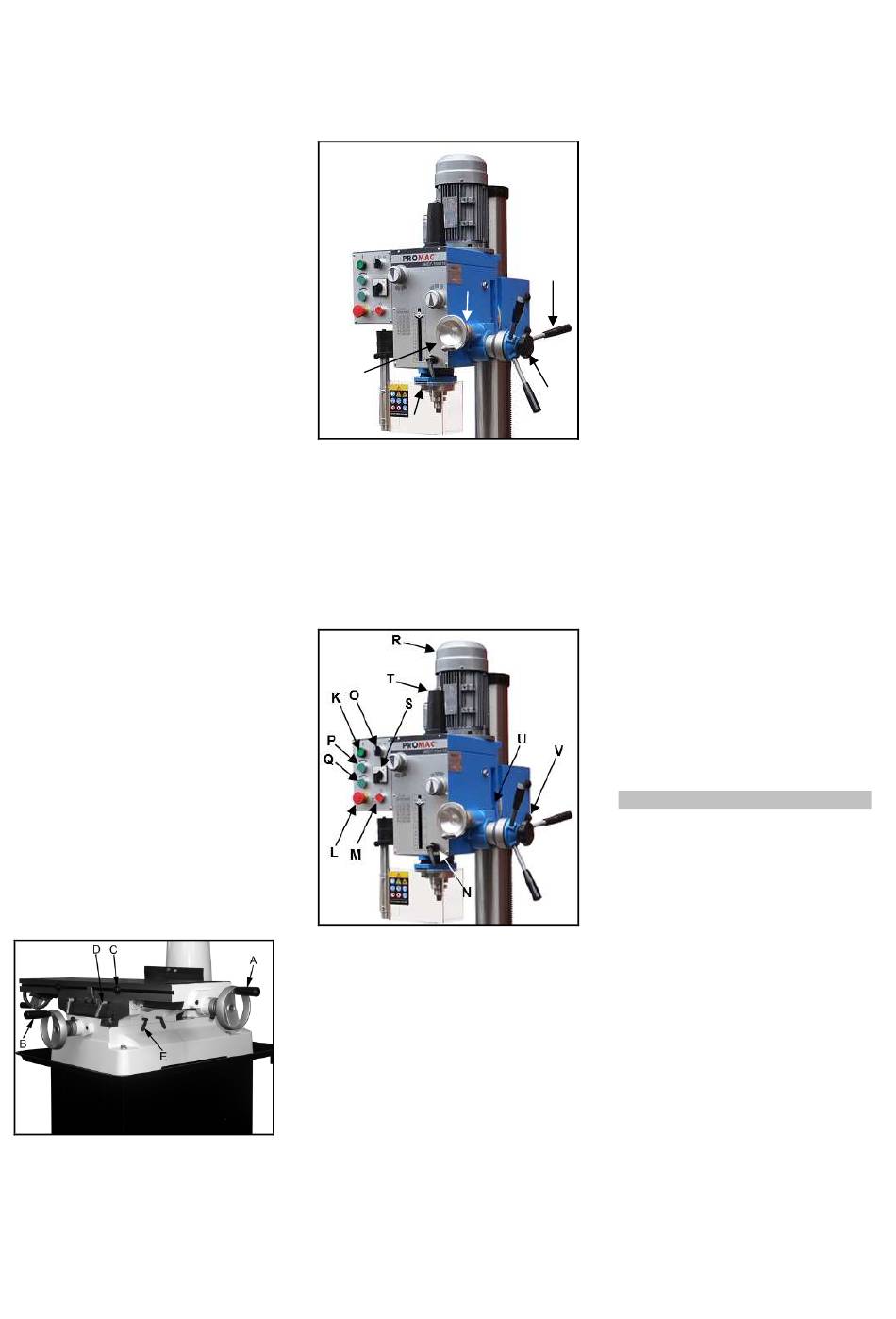

6.1 Eléments de fonctionnement
Fig 2
A.... Volant Axe X
B....Volant Axe Y
C....Butées réglables Axe X
D....Griffes du chariot Axe X
E....Griffes du chariot Axe Y
J
H
F
Fig 3
F....Buté de profondeur
G....Levier d'entraînement de forage
H.....Volant mouvement lent de
douille
I.....Coupleur mouvement lent douille
J....Graduation mouvement lent
Fig 4
/
K.... Bouton de marche
lumineuse
L.... Bouton d'arrêt d'urgence
M.... Bouton d'arrêt
N.... Fixation de la broche
O.... Commutateur de forage /
taraudage
P.... Bouton foward
Q.... Bouton inverse
R.... Moteur
S.... Commutateur de vitesse
18
T.... Protecteur barre d'entraînement
U.... Blocage articulé tête de fraisage
V.... Blocage chariot axe Z
6.2 Choix de la vitesse de forage
La bonne vitesse dépend de la
catégorie du travail, de la matière ainsi
que des dimensions de l'outil et de la
pièce d'œuvre.
G
Les données conseillées ci-dessous se
rapportent à un outil de 10 mm de
diamètre et à un usinage avec un outil
en acier rapide (HSS), par ex mèche en
spirale.
Aluminium, Laiton 1500 T/min
I
Fonte grise:
Acier (C15):
Acier (C45):
Acier inoxydable:
La vitesse peut être env. 5 fois plus
importante pour le travail avec un outil
en acier dur (HM).
En règle générale plus le diamètre de
forage est élevé, plus le nombre de
tours possibles est faible.
Par exemple:
Un acier (C15) de 20mm de diamètre
permet une vitesse de
400 T/min
2000 T/min
7. Changement d'outils et réglages
Remarque :
Avant les changements d'outils et les
réglages, la machine doit toujours
être assurée contre la mise en route.
Appuyer sur le bouton d'arrêt
d'urgence!
Puissance

7.1 Changement de vitesses

Le sélecteur de vitesse de ne doit être
manipulé que lorsque la machine est à
l'arrêt.
ATTENTION:
Ne pas changer la vitesse de rotation
de la broche pendant que la broche
tourne.
Une fausse manœuvre peut détériorer
le bouton sélecteur et l'entraînement.
Changer la position de la courroie en
fonction du nombre de tours, comme
indiqué sur le schéma.
1000 T/min
800 T/min
600 T/min
300 T/min
avec outil en HSS
avec outil en HM
