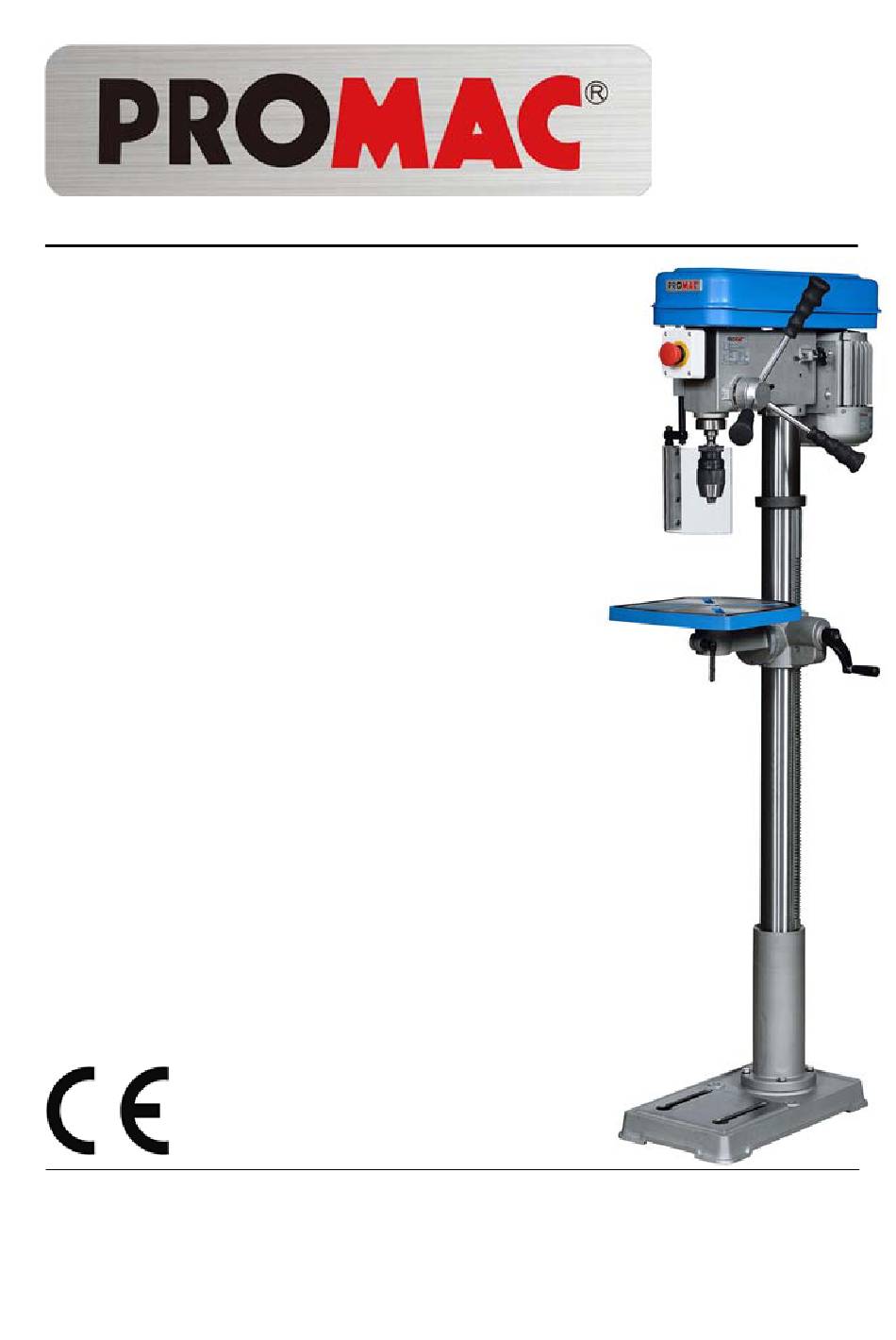

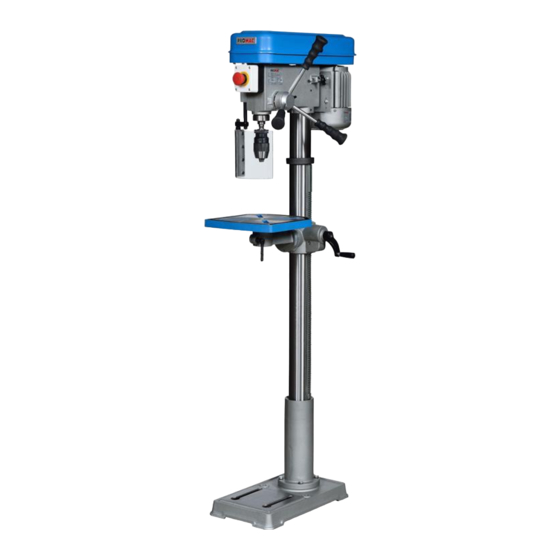

Promac 213A Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Promac 213A
Inhaltszusammenfassung für Promac 213A
- Seite 18 DE ‐ DEUTSCH Gebrauchsanleitung 2. Um die Unversehrtheit der Maschine zu gewährleisten, nehmen Sie keine Veränderungen an der HINWEIS: Schutzausstattung vor. Es ist ratsam diese Bedienungsanleitung vor Inbetriebnahme zu lesen, um Unfälle 3. Um den Lüftungsstecker an das zu vermeiden. Die Ausführung der Stromnetz anzuschließen, verwenden Bedienung unterscheidet sich bei dieser Sie bitte eine Steckdose mit Erdung. Bohrmaschine nicht von einer Sollte Ihre Steckdose keine Erdung gewöhnlichen Maschine, weshalb bei haben, verwenden Sie bitte die Inbetriebnahme Gefahren entstehen Erdungsklemme dieses Geräts. können. Aus diesem Grunde ist es 4. Vor Inbetriebnahme müssen alle zwingend notwendig, dass man vor Schraubenschlüssel und Schnappgriffe, Nutzung der Maschine besondere Vorsicht die nicht an dem Gerät verankert sind, walten lässt und sicherstellt, dass die entfernt werden. Sie sollten sich Bedienung korrekt ausgeführt wird. Selbst angewöhnen, vor jeder geringe Nachlässigkeiten in Bezug auf die Inbetriebnahme zu überprüfen, ob Sicherheitsmaßnahmen führen zu kleine Teile herabgefallen sind, durch Benutzerunfällen. ...
- Seite 19 9. Vermeiden Sie eine Überlastung des Geräts. Zu Ihrer eigenen Sicherheit 16. Bevor Sie das Gerät säubern oder das sollten Sie das Gerät nur zweckmäßig Werkzeug austauschen (wie Sägeblatt, verwenden. Bohrer), ziehen Sie den Netzstecker, um einen elektrischen Schlag zu 10. Verwenden Sie das Gerät nur in dem vermeiden. vorgesehenen Einsatzbereich. 17. Verwenden Sie nur Werkzeuge, die 11. Tragen Sie bei der Arbeit vom Hersteller dieses Geräts angemessene Kleidung. Tragen Sie empfohlen werden und halten Sie keine Kleidung, die vom Gerät sich an die entsprechenden während des Betriebs leicht zerrissen Anweisungen in der werden kann, wie wallende Kleidung, Bedienungsanleitung. Die einfache Handschuhe, Schals, Ringe Verwendung von unpassenden und Kettchen. Sie sollten zudem Ersatzteilen kann gefährlich werden. rutschfeste Schuhe und einen Hut (Kappe) tragen, der auch lange Haare 18. Vermeiden Sie es das Gerät bändigt. ...
- Seite 20 I ABSCHNITT 213A Nehmen Sie das Gerät aus der Verpackung und überprüfen Sie alle Teile anhand der Stückliste: A. Haupt‐Bauteile: 1 Kopfeinheit 1 St. 2. Säule mit Flansch 1 St. 3. Tischarm und Halterung 1 Satz 4. Arbeitstisch 1 St. 5. Sockel 1 St. B. Zubehör 1 Spannbolzen, Tischhalterung 1 St. 2. Vorschubgriff und Handgriffe 3 St. 3. Schraube und Unterlegscheibe 1 Satz 4. Griff zur Höheneinstellung, Tischhalterung 1 Satz 5. Knopf, oberer Seilrollenschutz 1 St. 6. Inbusschlüssel (3 mm, 5 mm) 1 Satz ...
-
Seite 21: Motor, Spezifikationen
Motor, Spezifikationen: Motor 1/2 HP 230 V 4 P 1420 min‐1, 8 A 1 PH 50 Hz Bohrer ‐ Kreismittelpunkt 340 mm Bohrkapazität, unlegierter 16 mm Weichstahl Abstand Säule ‐ Spindel 170 mm Spindeldrehzahlstufen 12 ‐1 Spindeldrehzahlbereich (min ) 260‐2900 Säulendurchmesser 73 mm Spindelkonus MK ‐2 Spindel‐Verfahrweg 80 mm Abstand Spindel ‐ Säule 1.235 mm Abstand Spindel ‐ Tisch (max.) 725 mm Tischabmessungen (L x B) 235 * 235 mm Sockelmaße 458 * 265 mm Gesamtabmessungen der Maschine L600 x B340 x H1570 mm (B x T x H) Verpackungsabmessungen L1380 x B470 x H250 mm (L x B x H) Reingewicht 58 kg Bruttogewicht ... - Seite 22 II TEILE 213A 1. Säule montieren * Die Säule auf dem Standfuß platzieren und die Bohrungen im Säulenfuß mit den Bohrungen im Standfuß ausrichten. * Die Säule mit den vier oder drei mitgelieferten Schrauben und Unterlegscheiben auf dem Fuß befestigen. 2. Halterung des Bohrtisches anbringen 2‐1 Bund und Gestell entfernen. 2‐2 Tischhalterung zusammen mit Gestell installieren. Abb. 2. 2‐3 Bund montieren und fest anziehen. Abb.3 3. G riff der Halterung und Befestigungsschraube ...
- Seite 23 II TEILE 213A 4. Bohrtisch installieren und mit Schraube sichern (Abb. 6) 5. Kopfbaugruppe montieren * Kopfbaugruppe präzise auf die Säule setzen und entlang der Säule nach unten in Position schieben. Rahmen der Kopfbaugruppe mit Bohrtisch und Standfuß ausrichten. * Kopf mit Stellschrauben rechts am Kopf fixieren, dann Schrauben mit Innensechskantschlüssel anziehen. Abb. 7 6. Griffe für die Maschinenzustellung installieren * Knopf auf jeden Griff schrauben und Griffe in die Nabe an der Ritzelwelle einsetzen. Abb. 8 7. Dorn und Bohrfutter montieren 7‐1 Zuerst den Dorn in die Spindel einsetzen. Verstellgriff nach unten ziehen, um den Dorn nach innen zu drücken. Abb.9 7‐2 Bohrfutterbacken durch Drehen des montierten ...
- Seite 24 III TEILE 213A 1. Einstellung des Bohrtisches A. Höhenverstellung Für die Höhenverstellung des Tisches nach oben und unten wird die Klemmschraube gelöst und der Tisch dann durch Drehen der Kurbel an der Tischhalterung in die gewünschte Position gebracht. Abb. 12 B. Neigungsverstellung: Sicherungsschraube für die Neigungsverstellung des Bohrtisches mit verstellbarem Schraubenschlüssel lösen. Tisch in die gewünschte Position neigen und Schraube wieder anziehen; Abb. 13 C. Schwenk 360° Klemmschraube lösen und Bohrtisch in die erforderliche Position schwenken, dann Klemmschraube wieder anziehen. (Abb. 14) 2. Einstellung der Zustelltiefe 2‐1 Skala ‐ Tiefeneinstellung (mit Skalenhülse) Klemmschraube lösen, ...
- Seite 25 III TEILE 213A 3. Einstellung der Drehzahl 3‐1 1. Gehäuseabdeckung der Riemenscheibe öffnen und Arretierhebel für die Einstellung der Riemenspannung lösen. 2. Drehzahl für Bohrbetrieb wählen und Riemenposition auf die gewählte Drehzahl einstellen. 3. Motor so weit nach hinten schieben, dass eine mäßige Riemenspannung erreicht ist. Anschließend wird der Arretierhebel wieder angezogen. Abb. 16 Die korrekte Bohrdrehzahl für die verschiedenen Bohrergrößen finden Sie in der nachfolgenden Tabelle: Gussstahl Werkzeugstahl Gusseisen Weichstahl Alu & Kupfer Größe Durchmesser Sägegeschwindigkeit m/min ft/min m/min ft/min m/min ft/min m/min ...
- Seite 26 BEDIENPANEL 213A HAUPTSCHALTER NOT‐AUS‐SCHALTER (E/A) 26/47 ...
- Seite 27 müssen sicher befestigt und verspannt Besondere werden. Sicherheitsvorschriften für Säulenbohrmaschinen 5. Das Bohrfutter muss sicher in der Spindel befestigt werden, so dass es auf keinen 1. Vorsicht: Diese Bohrmschine ist Fall herausgeschleudert werden kann. ausschließlich auf den Einsatz mit Bohrmeißeln ausgelegt. Die Verwendung 6. Nach der Einstellung wird der Schlüssel anderer Werkzeuge auf dieser Maschine vom Bohrfutter entfernt. kann zu gefährlichen Situationen und Unfällen führen. 7. Bei Installation, Anschluss oder Wiederanschluss des Motors muss die 2. Bohren mit korrekter Drehzahl : Wichtige Säulenbohrmaschine von der Kriterien für die Festlegung der optimalen Stromversorgung getrennt werden. Drehzahl für das Arbeiten auf einer Säulenbohrmaschine sind: 8. Zeigt die Säulenbohrmaschine während Art des zu bearbeitenden Materials, des Betriebs Tendenzen zum Umkippen, Haltergröße, Typ von Bohrer, Meißel usw. 'Wandern' oder Verschieben auf der ...
-
Seite 28: Wichtiger Hinweise Zur Ce-Kennzeichnung
VII. Wichtiger Hinweise zur CE‐Kennzeichnung Sind entsprechende Informationen Handhabung der Maschine nicht verfügbar, gilt ein Mindestwert von 300 Lux als Faustregel für die 1. Vor Transport der Maschine muss ihr Ausleuchtung von Aufstellort und Gesamtgewicht festgestellt und geprüft werden, ob die manuelle Handhabung Arbeitsplatz. ohne Sicherheitseinschränkung möglich ist. 2. Der Aufstellort der Maschine muss eben und ausreichend groß für ihren 2. Generell wird empfohlen, diese Betrieb sein. Maschine mit Hilfe von Hebezeugen zu handhaben. Schalldruckpegel Umgebungsanforderungen an den 1. Der Schalldruckpegel dieser Aufstellort Maschine während des Betriebs beträgt ca. 75 db(A). 1. Der Aufstellort muss in Übereinstimmung mit den lokalen ... -
Seite 29: Betrieb
2. Trennen des elektrischen 2. Zum Schutz der Steuer‐ und Anschlusses: Regeleinrichtung der Maschine empfehlen wir die Verwendung einer 1. Das Trennen von der Sicherung mit einer Sicherungsleistung Stromversorgung erfolgt mit der von 8 A; zudem darf der manuell betätigten Gesamtabstand zwischen Sicherung Netztrennvorrichtung. und Anschlussklemme 1,5 m nicht überschreiten. 2. Um einen Job abzubrechen sowie vor Wartungsarbeiten und Einstellungen 3. Die genaue Netzspannung, Frequenz muss die Maschine von der und Phasenanzahl entnehmen Sie bitte Stromversorgung getrennt werden. dem Installationsschema und Schaltplan. 3. Erdung Betrieb: Die Erdung der Säulenbohrpresse durch Anschluss der erfolgt 1. "EINSCHALTEN": Die Taste mit der gelben/grünen Klemme des Aufschrift " I " drücken. Netzkabels an die Erdklemme der ... -
Seite 30: Elektrische Anlage
Elektrische Anlage 213A Kurzzeich Funktion Hersteller Typ Technische Daten Prüfstellen XP Stecker LIAN DUNG LT‐32 10~16A , 250V 2 3G 0.75m/m ... - Seite 31 31/47 ...
- Seite 32 213A 1 PM‐213201 Fussplatte PM‐213251 Feder 2 PM‐213202 Flansch PM‐213252 Kopfgehäuse 3 PM‐213203 Federring PM‐213253 Schraube 4 PM‐213204 Schraube PM‐213254 Schalterplatte 5 PM‐213205 Säule PM‐213255 Schraube 6 PM‐213206 Zahnstange PM‐213256 Verschraubung 7 PM‐213207 Klemmschraube PM‐213257 Netzkabel 8 PM‐213208 Scheibe ...
- Seite 46 46/47 ...
-
Seite 48: Warranty / Garantie
Les CG peuvent être envoyées sur demande par poste ou par e-mail . JPW (Tool) AG se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment. JPW (Tool) AG Tämperlistrasse 5, CH-8117 Fällanden Switzerland www.promac.ch...
