4.3 Contenu de la livraison
Porte-foret 13 mm avec mandrin CM4
Barre d'entraînement M16
Volant de réglage en hauteur de la tête
de fraisage
3 volants de table
Outil de travail
Mode d'emploi
Liste des pièces de rechange
5. Transport et mise en exploitation
5.1. Transport et installation
La machine est livrée sur une palette,
sous emballage fermé
Pour le transport, utiliser un élévateur
courant ou un chariot à fourche.
Assurer la machine pour qu'elle ne
tombe pas pendant le transport.
Effectuer le montage de la machine
dans un local fermé, les conditions
générales d'atelier suffisent.
La machine doit être vissée sur le socle
ou sur un établi solide.
Pour des raisons techniques
d'emballage la machine n'est pas
complètement montée à la livraison.
5.2 Montage
Si vous constatez des dégâts de
transport lors du déballage, avertissez
immédiatement votre fournisseur et ne
montez pas la machine.
Eliminer l´emballage dans le respect de
l´environnement.
Enlever la protection antirouille avec un
dissolvant doux

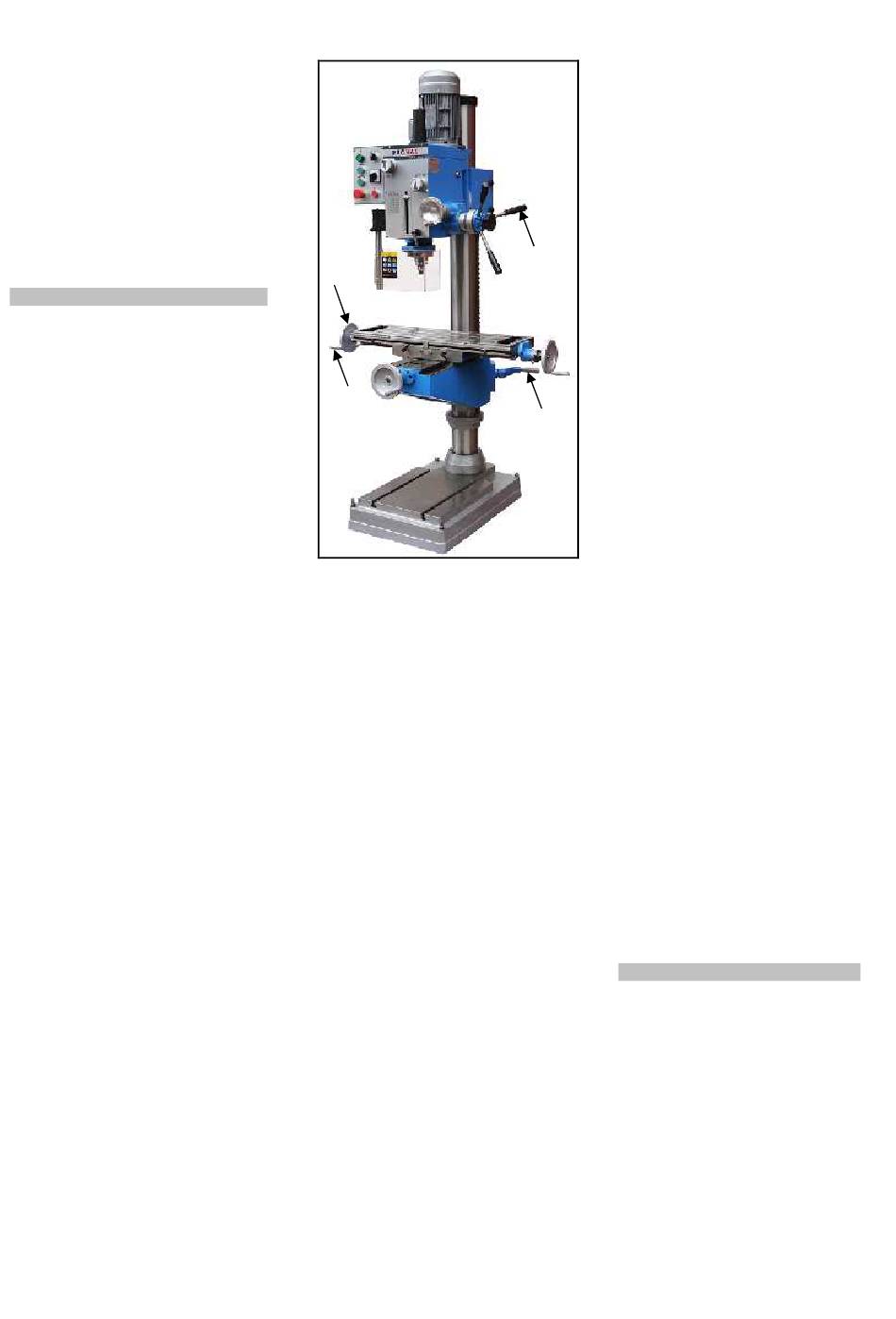

Poser la manivelle de hauteur (A, Fig 1)
dans l'encoche et la fixer avec une tige
filetée.
Placer les volants (B, Fig 2) sur les
broches et les fixer avec des tiges
filetées..
Monter la poignée du volant (C).
C
D
Fig 1
Montage de la machine sur le socle
ou sur un établi solide
Dévisser la machine de la palette.
Attention :
La machine est lourde :
JMDT-764016
365 kg!
Veiller à la capacité suffisante et au
parfait état de l'engin de levage. Ne
jamais se placer sous la machine en
suspens.
Poser la machine avec précaution sur le
socle ou sur l'établi..
Utiliser un niveau afin de positionner le
bâti horizontalement. Serrer ou relâcher
les vis de montage, au besoin utiliser
des rondelles.
L'exactitude du travail n'est atteinte que
sur une machine posée à plat.
5.3 Raccordement au réseau électr.
Le raccordement ainsi que les rallonges
utilisées doivent correspondre aux
instructions.
Le voltage et la fréquence doivent être
conformes aux données inscrites sur la
machine.
Le fusible de secteur électrique doit
avoir :
JMDT-764016........16A
Utiliser pour le raccordement des
câbles H07RN-F.
Tous les travaux de branchement et de
réparation sur l'installation électrique
doivent être exécutés uniquement par
un électricien qualifié.
Le raccordement électrique se fait sur la
borne plate du boîtier de commande.
A
5.4 Premier graissage
Avant la mise en service de la machine,
il faut graisser tous les points d'huilage.
Le non-respect de cette mesure
entraîne des dégâts importants.
(Voir « Graissage », chapitre 8)
5.5 Mise en exploitation
B
Avant de mettre la machine en route,
contrôler la fixation correcte des outils
(Chapitre 6.2).
Mettre la machine en route avec le
bouton vert. (K, Fig 4).
Arrêter la machine avec le bouton rouge
(M) sur le boîtier de commande.
Le bouton d'arrêt d'urgence (L) arrête
toutes les fonctions de la machine.
Attention :
La machine reste sous tension
Déverrouillez le bouton d'arrêt
d'urgence en le tournant dans le sens
des aiguilles d'une montre.
Le sélecteur de sens de rotation (P/Q)
ne doit être manipulé que lorsque la
machine est à l'arrêt.
ATTENTION:
Ne pas changer le sens de rotation
de la broche pendant que la machine
est en marche.
Une fausse manœuvre peut détériorer
le bouton sélecteur et l'entraînement.
6. Fonctionnement de la machine
Attention :
Avant les changements d'outils et les
réglages, la machine doit toujours être
assurée contre la mise en route.
Déconnecter la machine du réseau et
appuyer sur le bouton d' arrêt
d'urgence.
Garder les doigts à une distance
suffisante de l'outil en rotation, du
mandrin et des copeaux.
