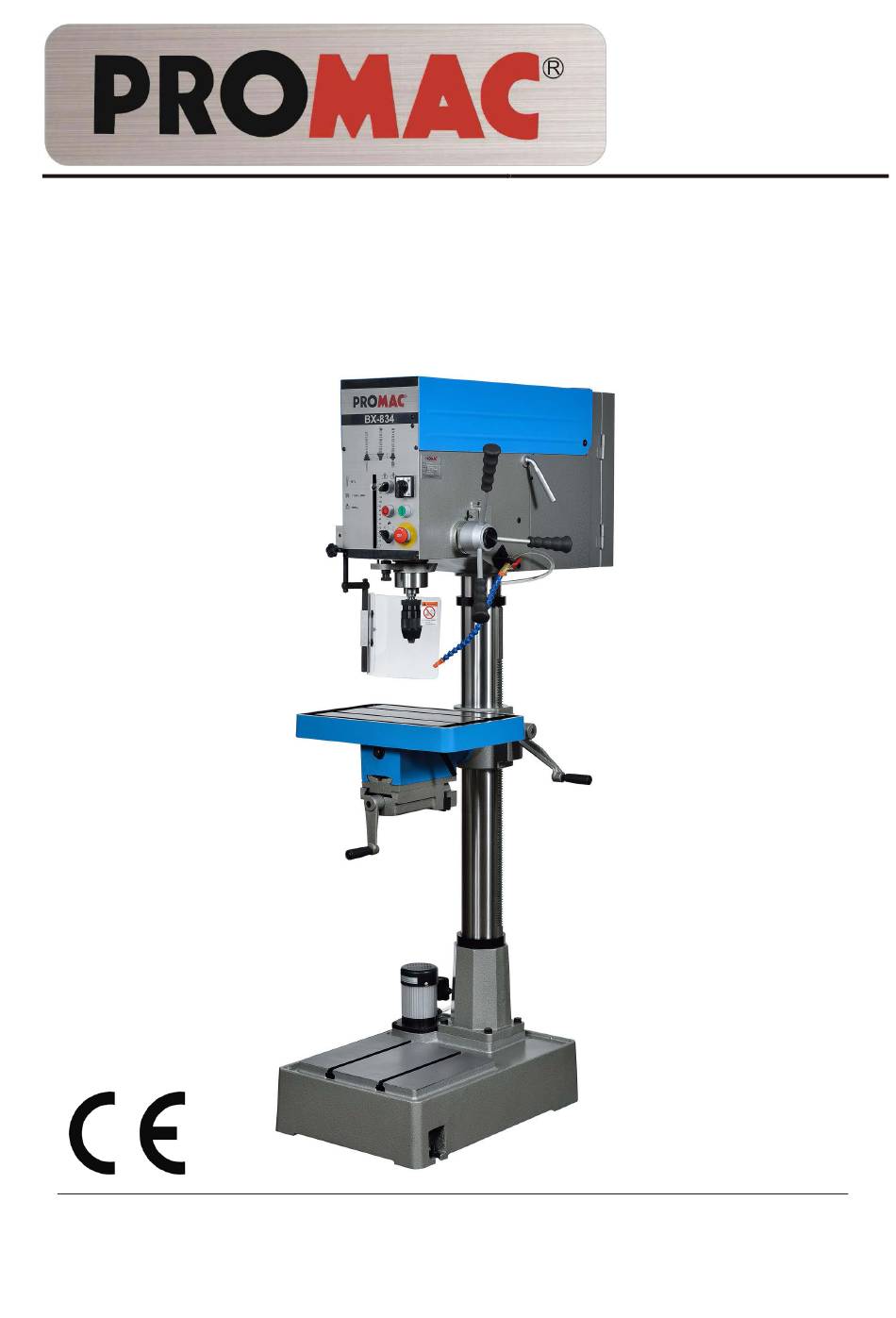

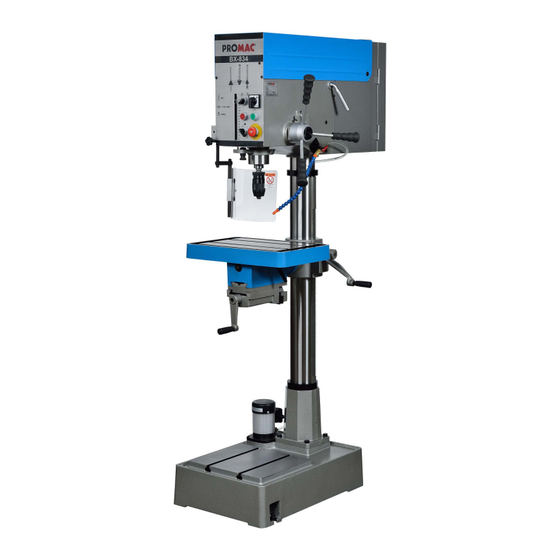

- Seite 1 12-2018 BX-834 Drill Press BX-834V Säulenbohrmaschinen BX-834VS BX-840VB Schweiz / Suisse France JPW (TOOL) AG TOOL FRANCE SARL Tämperlistrasse 5 9 Rue des Pyrénées, 91090 LISSES, France CH-8117 Fällanden Switzerland www.promac.fr www.promac.ch...
-
Seite 2: Inhaltsverzeichnis
Inhalt der Anleitung: 1-1. Auspacken: ......................... 1 1-2. Transportanleitung: ......................1 1-3. Befestigungsanleitung:....................2 1-4. Hauptteile: .......................... 3 2. Sicherheitsanweisungen ..................4 3-1. Anleitung zum Bedienfeld: ..................... 7 3-2. Betriebsillustration und – verfahren: ................8 3-3. Betriebshinweise: Auswahl der Geschwindigkeit ..........10 3-4. -
Seite 3: Auspacken
1-1. Auspacken: Prüfen Sie vor dem Auspacken, ob die Verpackung beschädigt ist. Melden Sie dem Händler Schäden, er wird das Nötige unternehmen um die Maschine in einen einwandfreien Zustand zu bringen. Auspackverfahren: 1. Öffnen Sie vorsichtig den Karton. (Ziehen Sie ihn von unten nach oben) 2. -
Seite 4: Befestigungsanleitung
Am Maschinenfuss befinden sich drei Löcher. Diese Löcher sind zur Befestigung der Maschine auf dem Betonboden gedacht. Setzten und verankern der Maschine auf MODELL BEREICH BEFESTIGUNGSSCHRAUBE dem Boden BX-834 X=900×700 BX-834V X=900×700 BX-834VS X=900×700 BX-840VB X=900×700 2. Die Ausmaße der Befestigungslöcher: BX-834/834V/840VB 2 / 30... -
Seite 5: Hauptteile
1-4. Hauptteile: A= Riemenabdeckung I= Schraubstock (bei BX-834V und BX-834) B= Motorenspannhebel J= Schraubstockverriegelung (bei BX-834V und BX-834) C=Elektrokasten K= Tisch D= Vorschubhebel L= Klemmgriff E= Tischdrehgriff M= Schutzvorrichtung F= Tischverriegelung (bei BX-834V und BX-834) N= Kühlmittelschlauch G= Pumpenmotor O=Riemenspannungsverriegelung... -
Seite 6: Sicherheitsanweisungen
9. Prüfen Sie, dass alle Teile vorhanden und vor dem Transport sicher verriegelt sind. 10. Warten Sie die Maschine regelmäßig (siehe Anweisungen im Handbuch). 11. Verwenden Sie einen PROMAC Industriestaubsauger, um die Späne zu reinigen. 12. Verwenden Sie eine Hebevorrichtung, um das Werkstück zu bewegen, wenn es das Gewicht von 10 kg überschreitet. - Seite 7 15. Öffnen Sie keinesfalls die Riemenabdeckung während des Betriebs. 16. Verwenden Sie keinesfalls beschädigte oder gerissene Teile. 17. Entfernen Sie keinesfalls die Schutzabdeckung während des Betriebs. 18. Bewegen Sie keinesfalls den Tisch während des Betriebs. 19. Verwenden Sie die Maschine keinesfalls über der zugelassenen Kapazitätsgrenzen. 20.
- Seite 8 27. Betriebstemperatur: 5-40℃, Luftfeuchtigkeit: 40-50, Höhe: 0-1000 m Lagertemperatur: -25-55°C 28. Betriebsortsdiagramm als Referenz: Diagramm 1 Diagramm 2 Max. MODEL Tischbelastung BX-834 70 kg BX-834V 70 kg BX-834VS 70 kg BX-840VB 50 kg 6 / 30...
-
Seite 9: Anleitung Zum Bedienfeld
Anleitung zum Bedienfeld: BX-834 A. Drehzahlwahlschalter schnell - langsam B. Startdrücker C. Not-Aus-Taste D. Tiefenanschlageinstellung E. Bohr-/Gewindeschalter F. Stopptaste G. Pumpenschalter BX-834V / BX-834VS A. Drehzahlanzeige B. Drehzahlregler C. Kontrollleuchte D. Starttaste E. Not-Aus-Taste F. Tiefenanschlageinstellung G. Bohr-/Gewindeschalter H. Stopptaste I. -
Seite 10: Betriebsillustration Und -Verfahren
Betriebsillustration und –verfahren: Bohr-/Gewindeschalter: Zum einstellen der Maschine in den Bohr- oder Gewindemodus. Einstellen des Arbeitstisches und des Schraubstocks (nur für BX-834V / BX-834). Lösen Sie die Stellschrauben des Arbeitstisches und des Schraubstocks und drehen Sie den Arbeitstisch um 180 Grad, so dass sich der Schraubstock oben befindet. -
Seite 11: Spanfutterschutzvorrichtung
Spanfutterschutzvorrichtung 9 / 30... -
Seite 12: Betriebshinweise: Auswahl Der Geschwindigkeit
3-3. Betriebshinweise: Auswahl der Geschwindigkeit Öffnen Sie die Riemenabdeckung und überprüfen Sie, ob die Spindeldrehzahl anhand der min-1 oder /min (UpM) Anzeige für die Bohr-(Gewinde) arbeit angemessen ist. Empfohlen: Material Bohre Gusseisen Stahl Eisen Aluminium Kupfer 4780 2390 1275 635 3980 1910 7960 3980 4460 2230 3185 1590 425 2650 1275 5310 2655 2970 1485 2390 1195... - Seite 13 BX-834 / BX-834V / BX-834VS / BX-840VB Lösen Sie Knauf B auf beiden Seiten des Spindelkastens Drücken Sie Hebel A in Pfeilrichtung nach vorne, um Keilriemen zu spannen. Verriegeln Sie Knauf B fest, um die Riemenspannung zu fixieren. Wenn es erforderlich sein sollte, den Keilriemen umzulegen, lösen Sie den Knauf B und den Hebel A auf beiden Seiten des Spindelkopfes.
-
Seite 14: So Lässt Sich Die Bohrwerkzeug Entfernen
4. Setzen Sie Bolzen wie in Abb. 4 dargestellt ein. 2. Loch für Bolzen. 5. Es wird empfohlen, wie in Abb. 5 dargestellt, den PROMAC Austreibdorn Art. 2086 zu verwenden, um das Bohrwerkwerkzeug zu entfernen. 3. Setzen Sie Bolzen in Loch ein. -
Seite 15: Betriebsverfahren
Betriebsverfahren Achtung Lesen Sie das Anleitungshandbuch vor Inbetriebnahme der Maschine. (1) Überprüfen Sie die Stromquelle Drücken Sie den Startknopf, um zu beurteilen, ob sich der Motor und die Spindelwelle in normalem Zustand befinden. (2) Geschwindigkeitsanpassung Nach Einschalten der Stromversorgung drehen Sie den Drehzahlregler von der min. auf die max. Position. -
Seite 16: Fehlerbehebung
Fehlerbehebung: Warnung: Schalten Sie die Maschine aus und entfernen Sie den Netzstecker von der Stromquelle, bevor Sie mit der Fehlerbehebung beginnen. PROBLEM VERFAHREN 1. Drücken Sie die Not-Aus-Taste 2. Schalten Sie die Maschine aus. 3. Drehen Sie per Hand die Spindelwelle entgegen Uhrzeigersinn. -
Seite 17: Wartung
6. Wartung Warnung: Schalten Sie die Maschine aus und entfernen Sie den Netzstecker von der Stromquelle, bevor Sie mit der Wartung beginnen. ZUR NUTZUNG EMPFOHLEN: SCHMIERMITTEL ISO68 Maschinenteil Periode VERFAHREN Säule alle 10 Tage 1. Schmiermittel auftragen 1. Späne entfernen und reinigen Arbeitstisch täglich 2. -
Seite 18: Spezifikation Und Schalldruck
Übersicht über Modelle und Riemen Maschinenmodell Riemenspezifikationen Anzahl BX-834 5340 BX-834V/VS 5PK 1335 BX-840VB 5PK 1495 Spezifikation und Schalldruck Model BX-834 BX-834V / VS BX-840VB Posten Bohrleistung. (mm) Gewindeschneidleistung M4 ~ M20 M4 ~ M20 (mm) Ausladung (mm) 230mm Spindelkonus MK#3 MK#4... -
Seite 19: Elektrischer Plan
A- Schalldruckpegel gemessen im Leerlauf Lpa= 62 dB(A) B- Schalldruckpegel gemessen unter Last Lpa= 64 dB(A) Elektrischer Plan 17 / 30... -
Seite 20: Elektrische Stückliste
Elektrische Stückliste BX-834V/BX-840VB Part No. Component/Object Type/ Ratings/ PCS Complies with the Marks of Model Technical Data following standard conformity granted GENERAL ON/OFF ZH-C316 AC 440V 16A 1 EN60947 SWITCH CONTACTOR C-12D AC 440V/24V/12A 1 IEC 947-4-1 CE UL SA... - Seite 21 19 / 30...
- Seite 22 Elektrische Stückliste BX-834 Part No. Component/Object Type/ Ratings/ PCS Complies with the Marks of Model Technical Data following standard conformity granted GENERAL ON/OFF ZH-C316 AC 440V 16A 1 EN60947 SWITCH CONTACTOR KNL9-01 AC 440V/24V/12A 1 IEC 60947-4-1 CE UL SA CONTACTOR KNL9-01 AC 440V/24V/12A...
-
Seite 23: Stückliste Mit Ersatzteilzeichnung
Elektrischer Plan BX-834VS INVERTER... -
Seite 24: Parts List
PARTS LIST BX-834VS Part No. Component/Object Type/Model Ratings/Technical Data PCS Parts No General on/off switch ZH-C316 AC 440V 16A KM1 Contactor CU-11 AC24V 108D Transformer YLC-045 AC400V/24V/60VA 1 108E Push button GLBF-22 AC 240V / 3A 104A Push button GBF-22 AC 240V / 3A 104F Led work lamp switch... - Seite 25 Ersatzteilzeichnungen / Stücklisten BX-834V / BX-834VS / BX-834 21 / 30...
- Seite 26 BX-834V / BX-834VS 22 / 30...
- Seite 27 23 / 30...
- Seite 28 24 / 30...
- Seite 29 PM-834001 Fussplatte / Pied 22-S5 PM-820051 Mutter / Ecrou PM-833001C Behälter / Réservoir 22-S6 PM-840V022F Schraube / Vis PM-833001B Abdeckung / Couvercle 22-S7 PM-320046 Federring / Rondelle PM-930301P Pumpe / Pompe, 400V, 3Ph 22-S8 Federring / Rondelle BX-840VB PM-833026 Hebel / Poignée PM-834001C Pumpe / Pompe, 400V,1Ph PM-833027...
- Seite 30 PM-840V068B Lüfterschutz / PM-833101 Halter / Support Couvercle moteur 101A PM-833101A Endschalter / Interupteur 68-S1 PM-840V068A Schraube / Vis micro 68-S2 PM-840V068B Scheibe / Rondelle 101B PM-834101B Gehäuse / Boîte 68-S3 PM-840V068C Mutter / Ecrou Kabel / Câble PM-834073V Motorriemenscheibe / 101D PM-834V101 Micro Switch Base for...
- Seite 31 Halter / Support 803-S1 PM-840V803S1 Schraube / Vis 108H PM-840V108H Pumpenrelais / PM-834803 Frontplatte / Tableau BX-834 Relais pompe BX-834 PM-834V803 Frontplatte / Tableau BX-834V 108J PM-840V108J Überlastrelais / PM-834VB803 Frontplatte / Tableau BX-834VB Relais protection BX-834 PM-840VB803 Frontplatte / Tableau BX-840VB...
-
Seite 32: Fehlerbehebung Elektronische Regelung (Frequenzumformer)
4. Darauf achten, dass die Grundplatte der Elektronik einwandfrei rein ist. 5. Niemals die Stecker des Ausgangs (U/V/W) des Frequensumformers (DC) direkt mit dem Wechsel-Stromkreis (AC) verbinden. Hinweis zur Fehlersuche: Das PROMAC Modell BX-834V/BX-840VB ist mit einem elektronischen LED Fehleranzeige Diagnostikprogramm ausgerüstet,... - Seite 33 LED-Anzeige Fehler Korrektur Der elektronische Motorregler hat Kontrollieren, ob die Eingangsspannung im Kreise entdeckt, dass die Gleich-Spannung (DC) mit dem elektronischen Motorregler übereinstimmt. den erlaubten Wert unterschritten hat. Der elektronische Motorregler hat Kontrollieren, ob der Motor überlastet wurde. übermässigen Strombebarf entdeckt. Hinweis: Der elektronische Motorregler kann während 60 Sekunden mit einer Überbelastung von 150% belastet...
- Seite 34 CE-Conformity Declara on CE-Konformitätserklärung Déclara on de Conformité CE Product / Produkt / Produit: BX-834 / BX-834V / BX-834VS / BX-840VB Drill Press / Säulenbohrmaschinen / Perceuses à colonne Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France...
-
Seite 35: Environmental Protection
Environmental protection Protect the environment. Your appliance contains valuable materials which can be recovered or recycled. Please leave it at a specialized institution. This symbol indicates separate collection for electrical and electronic equipment required under the WEEE Directive (Directive 2012/19/EC) and is effective only within the European Union. Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wiederverwertbare Werkstoffe. - Seite 36 Les CG peuvent être envoyées sur demande par poste ou par e-mail . TOOL FRANCE SARL se réserve le droit d'effectuer des changements sur le produit et les accessoires à tout moment. TOOL FRANCE SARL 9 Rue des Pyrénées, 91090 LISSES, France www.promac.fr...
