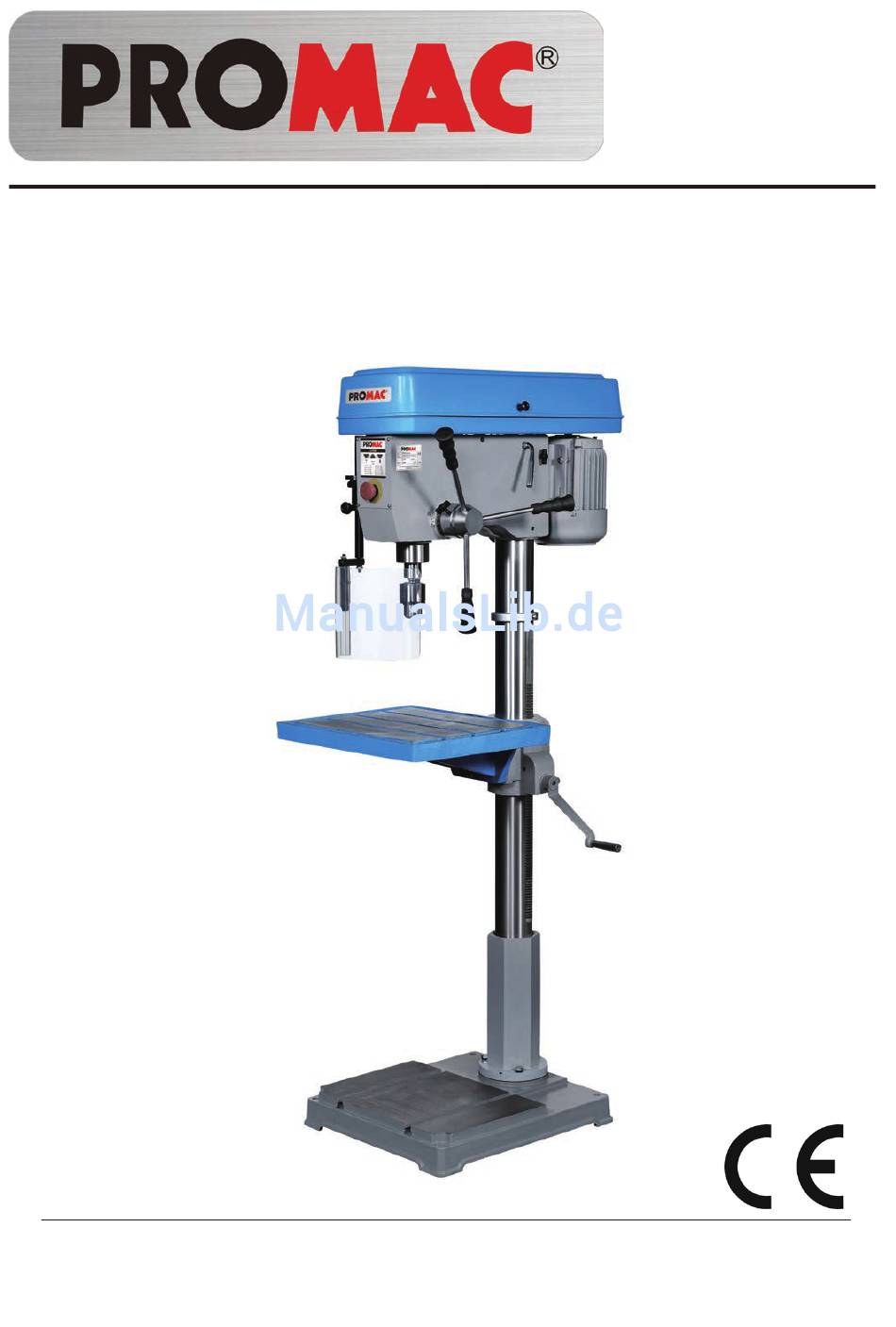

- Seite 1 Drill Press 214AB Säulenbohrmaschinen Perceuses à colonne Schweiz / Suisse France JPW (TOOL) AG TOOL France / PROMAC 57, rue du Bois Chaland, Z.I. du Bois Chaland Tämperlistrasse 5 CH-8117 Fällanden Switzerland case postale 2935 FR-91029 Evry Cedex www.promac.ch www.promac.fr...
- Seite 2 CE-Konformitätserklärung Déclaration de Conformité CE Product / Produkt / Produit: Drill Press Säulenbohrmaschine Perceuse à colonne 214AB Brand / Marke / Marque: PROMAC Manufacturer / Hersteller / Fabricant: JPW (Tool) AG, Tämperlistrasse 5, CH-8117 Fällanden Schweiz / Suisse / Switzerland We hereby declare that this product complies with the regulations Wir erklären hiermit, dass dieses Produkt der folgenden Richtlinie entspricht...
-
Seite 3: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. -
Seite 4: Hinweise Zur Arbeitssicherheit
ALLGEMEINE SICHERHEITSVORSCHRIFTEN 14. Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass der sichere Stand gewährleistet ist. 15. Maschine immer in einwandfreiem Zustand halten. Hierzu die Schneidflächen scharf und sauber für die optimale Leistung halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten. -
Seite 5: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Remarque : Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. Comme toutes les machines, une perceuse comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident. - Seite 6 Consignes de sécurité Maintenir la machine en bon état. Garder les arêtes de coupe propres et bien acérées afin de pouvoir exploiter toutes les capacités de la machine. Respecter le mode d’emploi lors du nettoyage, le graissage et l’échange des outils. Débrancher la fiche secteur avant de procéder aux travaux de maintenance ou à...
-
Seite 7: Elektrische Anlage
Elektr isch e An lag e / Installatio n électriq ue ELEKTRISCHE ANLAGE Das Elektroschema, 400Volt, das auch im Motordeckel zu finden ist, enthält die notwendigen Angaben für den korrekten Anschluss Ihrer Maschine ans Netz. Wird der Netzanschluss (Stecker) geändert, muss dies von einem Fachmann ausgeführt werden. -
Seite 8: Technische Daten
Lärmschutz ausrüsten muss . MASCHINENBESCHRIEB Mit den PROMAC Bohrmaschinen stehen Ihnen universelle Bearbeitungszentren zur Verfügung, mit denen die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforderlich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. -
Seite 10: Auspacken Der Maschine
ZUSAMMENBAU Auspacken der Maschine Die Maschinenteile aus der Verpackung nehmen und die Teile nach der untenstehenden Liste überprüfen. 16mm Bohrfutter mit Schlüssel Klemmgriff Adapter MK3/B18 Griffknopf Griffknopf mit Stangen (3) Schraube mit Federring (3) Drehkurbel Inbusschlüssel Klemmgriff Die Maschine wie nebenstehend gezeigt zusammen- bauen. - Seite 12 Hauptbedienungselemente / Eléments principaux de conduite Startdrücker / Drehkurbel Tisch / Interrupteur de marche Manivelle table Not-/Ausschalter / Bohrfutter / Interrupteur coup de poing Mandrin Stopdrücker / Späneschutz / Inter. d'arrêt Protection copeaux Keilriemenspanner / 10. Klemmschraube / Levier de tension de la courroie Vis de blocage Tiefenanschlag / Arbeitstisch drehbar /...
-
Seite 13: Aufstellung Der Maschine
Keine Lackverdünner oder ähnliches verwenden, da sonst die Lackierung der Maschine zerstört wird. Darauf achten, dass keine Lösungsmittel oder Fette an Gummi- und Kunststoffteile gelangen. Nach der Reinigung sind alle blanken Teile mit einem Oelfilm zu überziehen, das mittelviskose Oel PROMAC Art. 100385 verwenden. VORBEREITUNGEN ZUM BETRIEB Alle Teile der Maschine vor der Inbetriebsetzung auf einwandfreien Zustand und Funktion prüfen. -
Seite 14: Nach Dem Betrieb
INBETRIEBNAHME Spindel und Säule mit PROMAC Oel Art. 100385 schmieren. Prüfen, ob die Fläche des Aufspanntisches frei von Staub, Spänen oder Oelresten ist. Prüfen, ob das Bearbeitungswerkzeug scharf und einwandfrei eingespannt ist und das Werkstück sicher aufgespannt ist. Sicherstellen, dass die Arbeitsspindeldrehzahl nicht zu hoch eingestellt ist und die Schnittgeschwindigkeit der durchzuführenden Arbeit entspricht. - Seite 20 Ersatzteilzeichnung / Vue éclatée S I D 15-1 S I D 78 78-1 88-2 85-1 88-1...
-
Seite 21: Zubehör/Acc Essoir Es
Ersatzteilliste / Pièces de rechange PM 214001 Spindelpoulie / Poulie broche PM 214066 Säule / Colonne PM 214002 Mutter / Ecrou PM 214067 Zahnstange / Crémaillère PM 214003 Riemenkasten / Capot courroies PM 214068 Klemmgriff / Levier de blocage PM 214004 Welle / Axe PM 214069 Skala / Réglette... -
Seite 22: Garantie
Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: die- eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l‘article mentionné ci- dessous en garantie pendant une période de 24 mois à partir de la date plété...
