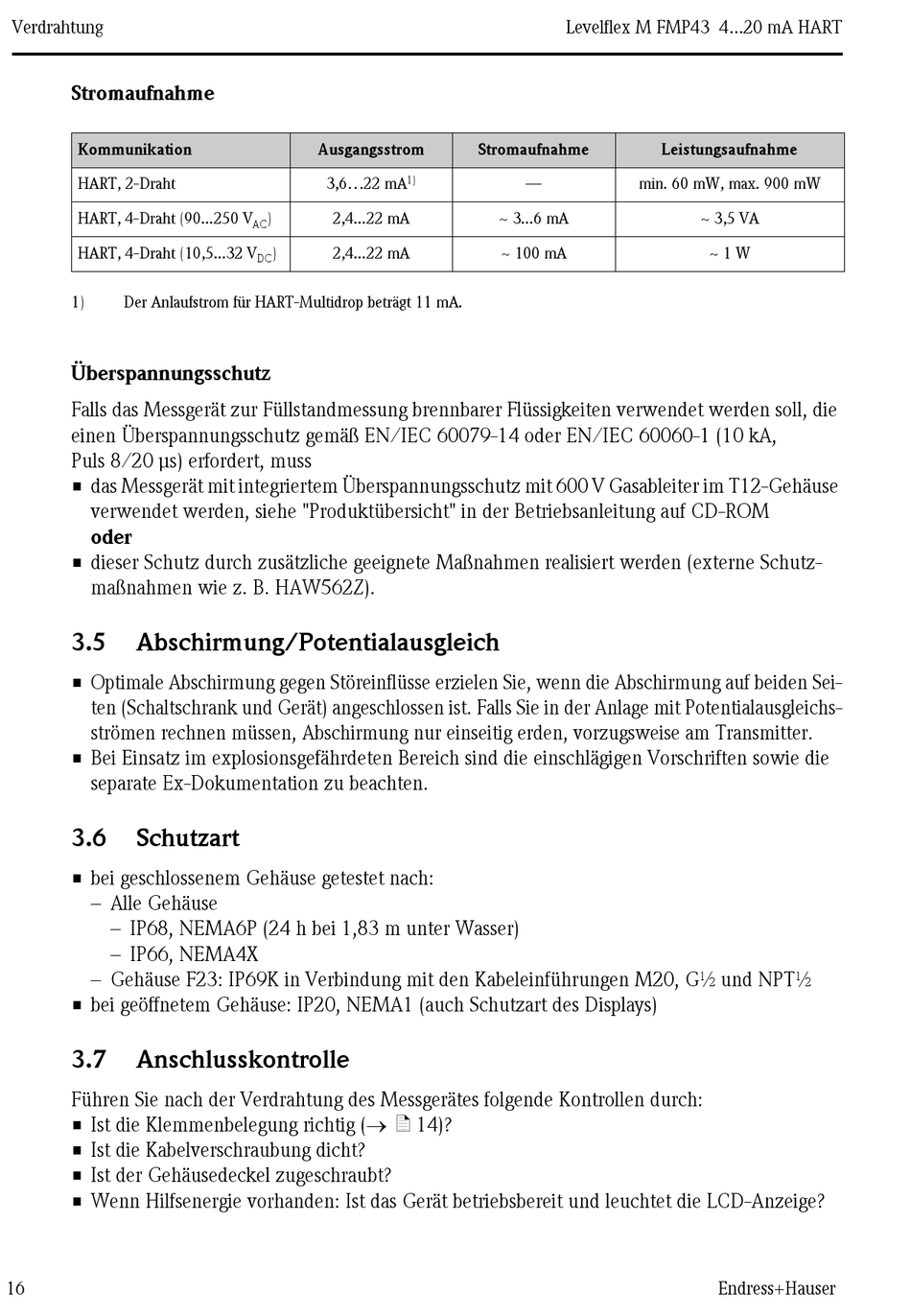

Verdrahtung
Stromaufnahme
Kommunikation
HART, 2-Draht
HART, 4-Draht (90...250 V
HART, 4-Draht (10,5...32 V
1) Der Anlaufstrom für HART-Multidrop beträgt 11 mA.
Überspannungsschutz
Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die
einen Überspannungsschutz gemäß EN/IEC 60079-14 oder EN/IEC 60060-1 (10 kA,
Puls 8/20 μs) erfordert, muss
• das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse
verwendet werden, siehe "Produktübersicht" in der Betriebsanleitung auf CD-ROM
oder
• dieser Schutz durch zusätzliche geeignete Maßnahmen realisiert werden (externe Schutz-
maßnahmen wie z. B. HAW562Z).
3.5

Abschirmung/Potentialausgleich

• Optimale Abschirmung gegen Störeinflüsse erzielen Sie, wenn die Abschirmung auf beiden Sei-
ten (Schaltschrank und Gerät) angeschlossen ist. Falls Sie in der Anlage mit Potentialausgleichs-
strömen rechnen müssen, Abschirmung nur einseitig erden, vorzugsweise am Transmitter.
• Bei Einsatz im explosionsgefährdeten Bereich sind die einschlägigen Vorschriften sowie die
separate Ex-Dokumentation zu beachten.
3.6

Schutzart

• bei geschlossenem Gehäuse getestet nach:
– Alle Gehäuse
– IP68, NEMA6P (24 h bei 1,83 m unter Wasser)
– IP66, NEMA4X
– Gehäuse F23: IP69K in Verbindung mit den Kabeleinführungen M20, G½ und NPT½
• bei geöffnetem Gehäuse: IP20, NEMA1 (auch Schutzart des Displays)
3.7

Anschlusskontrolle

Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig (→ ä 14)?
• Ist die Kabelverschraubung dicht?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden: Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
16
Ausgangsstrom
1)
3,6...22 mA
) 2,4...22 mA
AC
) 2,4...22 mA
DC
Levelflex M FMP43 4...20 mA HART
Stromaufnahme
— min. 60 mW, max. 900 mW
~ 3...6 mA
~ 100 mA
Leistungsaufnahme
~ 3,5 VA
~ 1 W
