Bedienung; Allgemeiner Aufbau Des Bedienmenüs; Kennzeichnung Der Funktionen - Endress+Hauser Levelflex M FMP43 HART Kurzanleitung

Levelflex M FMP43 4...20 mA HART
4

Bedienung

4.1 Allgemeiner Aufbau des Bedienmenüs
Das Bedienmenü besteht aus zwei Ebenen:
• Funktionsgruppen (00, 01, 03, ..., 0C, 0D):
In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten
des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich",
"Sicherheitseinst.", "Ausgang", "Anzeige", etc.
• Funktionen (001, 002, 003, ..., 0D8, 0D9):
Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen erfolgt
die eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zahlenwerte ein-
gegeben und Parameter ausgewählt und abgespeichert werden. Zur Verfügung stehende
Funktionen der Funktionsgruppe "Grundabgleich" (00) sind z. B.: "Behälter
Eigen." (002), "Medium Eigensch." (003), "Messbedingungen" (004),
"Abgleich leer" (005), etc.
Soll also z. B. die Anwendung des Gerätes verändert werden, ergibt sich folgendes Vorgehen:
1. Auswahl der Funktionsgruppe "Grundabgleich" (00)
2. Auswahl der Funktion "Behälter Eigen." (002) (in der die Auswahl der vorhandenen
Tankgeometrie erfolgt).

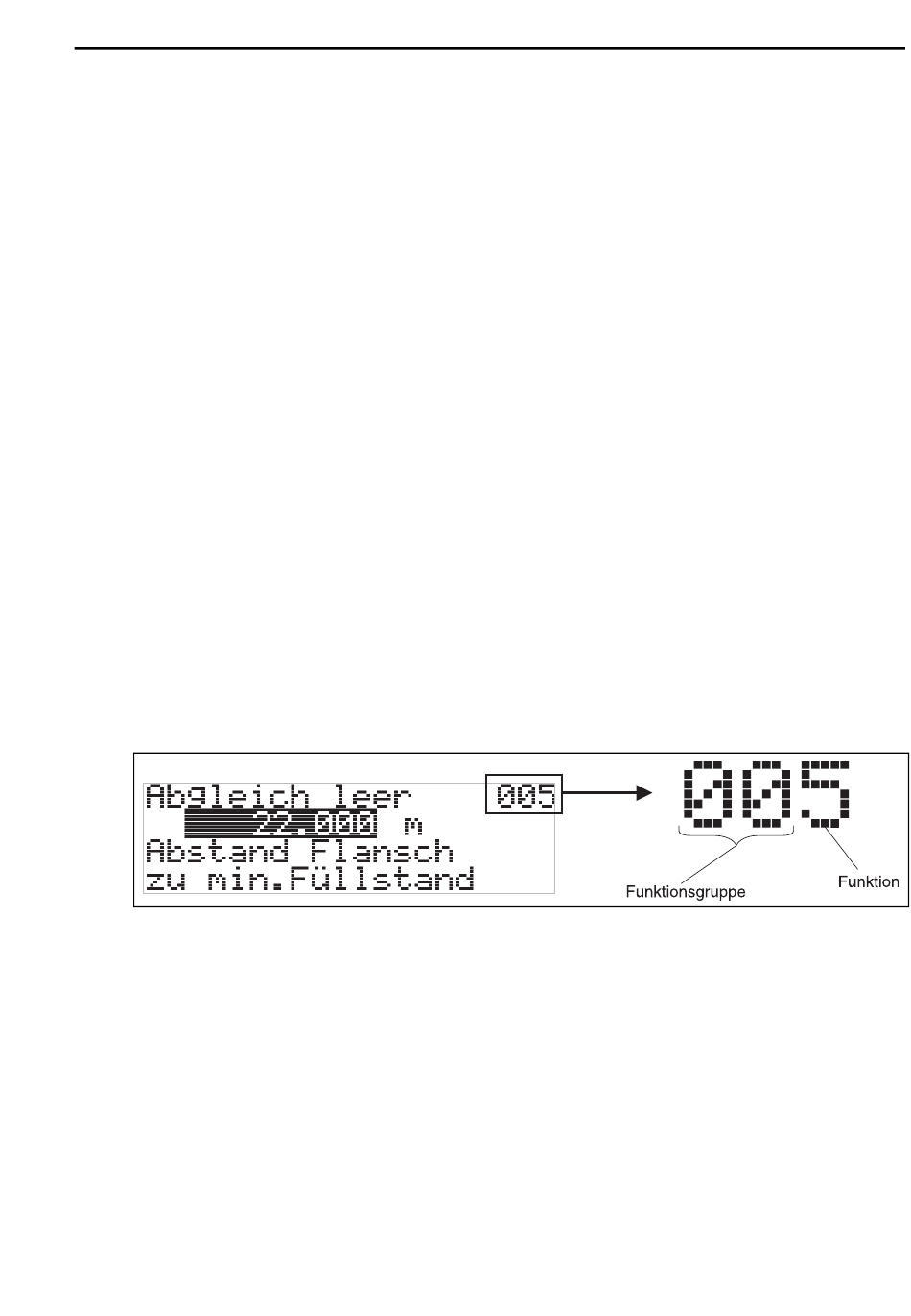

4.1.1 Kennzeichnung der Funktionen

Zur leichten Orientierung innerhalb der Funktionsmenüs wird im Display zu jeder Funktion eine
Position angezeigt.
Die ersten beiden Ziffern bezeichnen die Funktionsgruppe:
• Grundabgleich
• Sicherheitseinst.
• Linearisierung
...
Endress+Hauser
00
01
04
Bedienung
L00-FMRxxxxx-07-00-00-de-005
17
