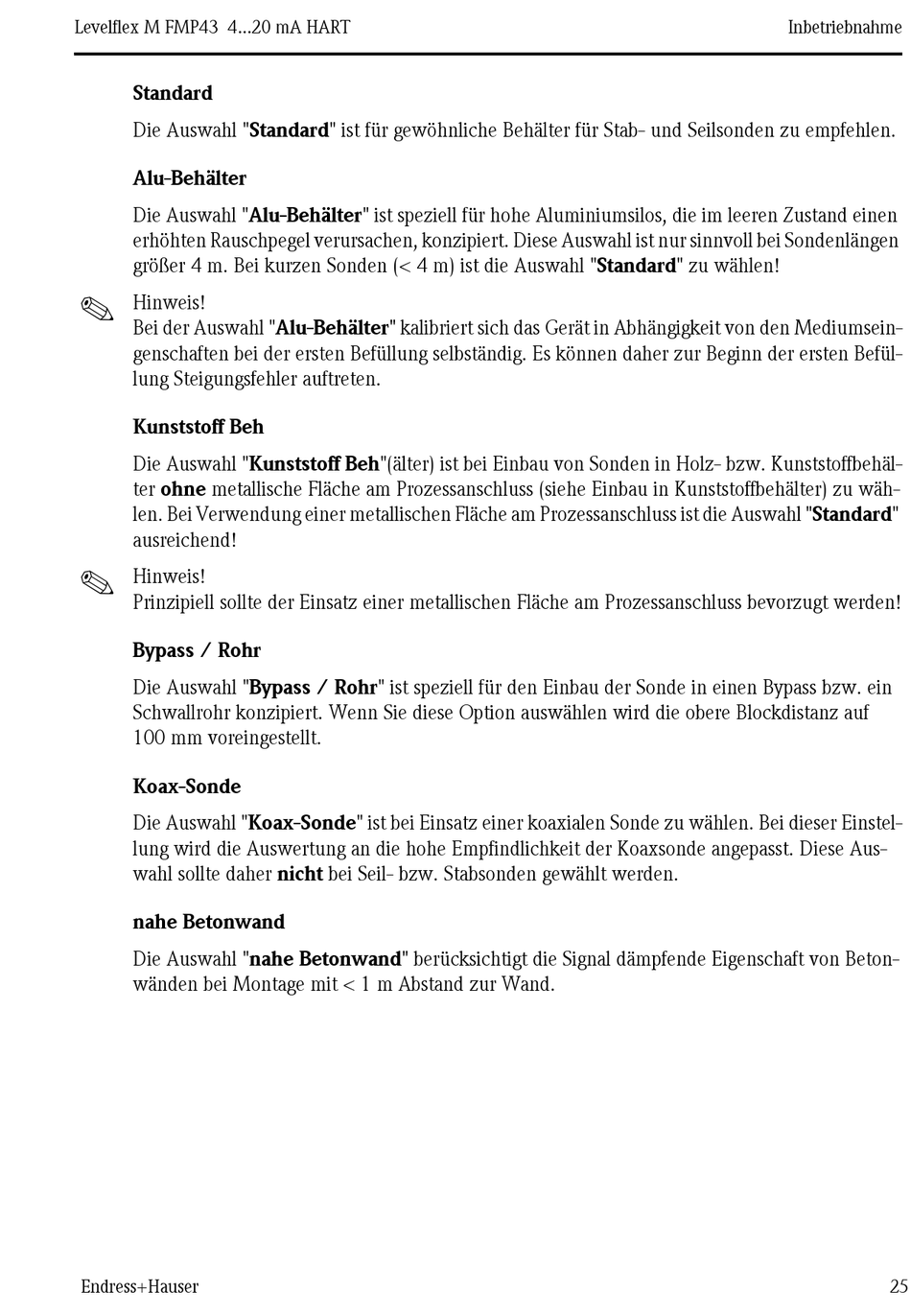

Levelflex M FMP43 4...20 mA HART
Standard
Die Auswahl "Standard" ist für gewöhnliche Behälter für Stab- und Seilsonden zu empfehlen.
Alu-Behälter
Die Auswahl "Alu-Behälter" ist speziell für hohe Aluminiumsilos, die im leeren Zustand einen
erhöhten Rauschpegel verursachen, konzipiert. Diese Auswahl ist nur sinnvoll bei Sondenlängen
größer 4 m. Bei kurzen Sonden (< 4 m) ist die Auswahl "Standard" zu wählen!
!
Hinweis!
Bei der Auswahl "Alu-Behälter" kalibriert sich das Gerät in Abhängigkeit von den Mediumsein-
genschaften bei der ersten Befüllung selbständig. Es können daher zur Beginn der ersten Befül-
lung Steigungsfehler auftreten.
Kunststoff Beh
Die Auswahl "Kunststoff Beh"(älter) ist bei Einbau von Sonden in Holz- bzw. Kunststoffbehäl-
ter ohne metallische Fläche am Prozessanschluss (siehe Einbau in Kunststoffbehälter) zu wäh-
len. Bei Verwendung einer metallischen Fläche am Prozessanschluss ist die Auswahl "Standard"
ausreichend!
!
Hinweis!
Prinzipiell sollte der Einsatz einer metallischen Fläche am Prozessanschluss bevorzugt werden!
Bypass / Rohr
Die Auswahl "Bypass / Rohr" ist speziell für den Einbau der Sonde in einen Bypass bzw. ein
Schwallrohr konzipiert. Wenn Sie diese Option auswählen wird die obere Blockdistanz auf
100 mm voreingestellt.
Koax-Sonde
Die Auswahl "Koax-Sonde" ist bei Einsatz einer koaxialen Sonde zu wählen. Bei dieser Einstel-
lung wird die Auswertung an die hohe Empfindlichkeit der Koaxsonde angepasst. Diese Aus-
wahl sollte daher nicht bei Seil- bzw. Stabsonden gewählt werden.
nahe Betonwand
Die Auswahl "nahe Betonwand" berücksichtigt die Signal dämpfende Eigenschaft von Beton-
wänden bei Montage mit < 1 m Abstand zur Wand.
