PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung
Aufbau und Funktion
10 Aufbau und Funktion
10.1 Übersicht Baugruppen
18
17
16

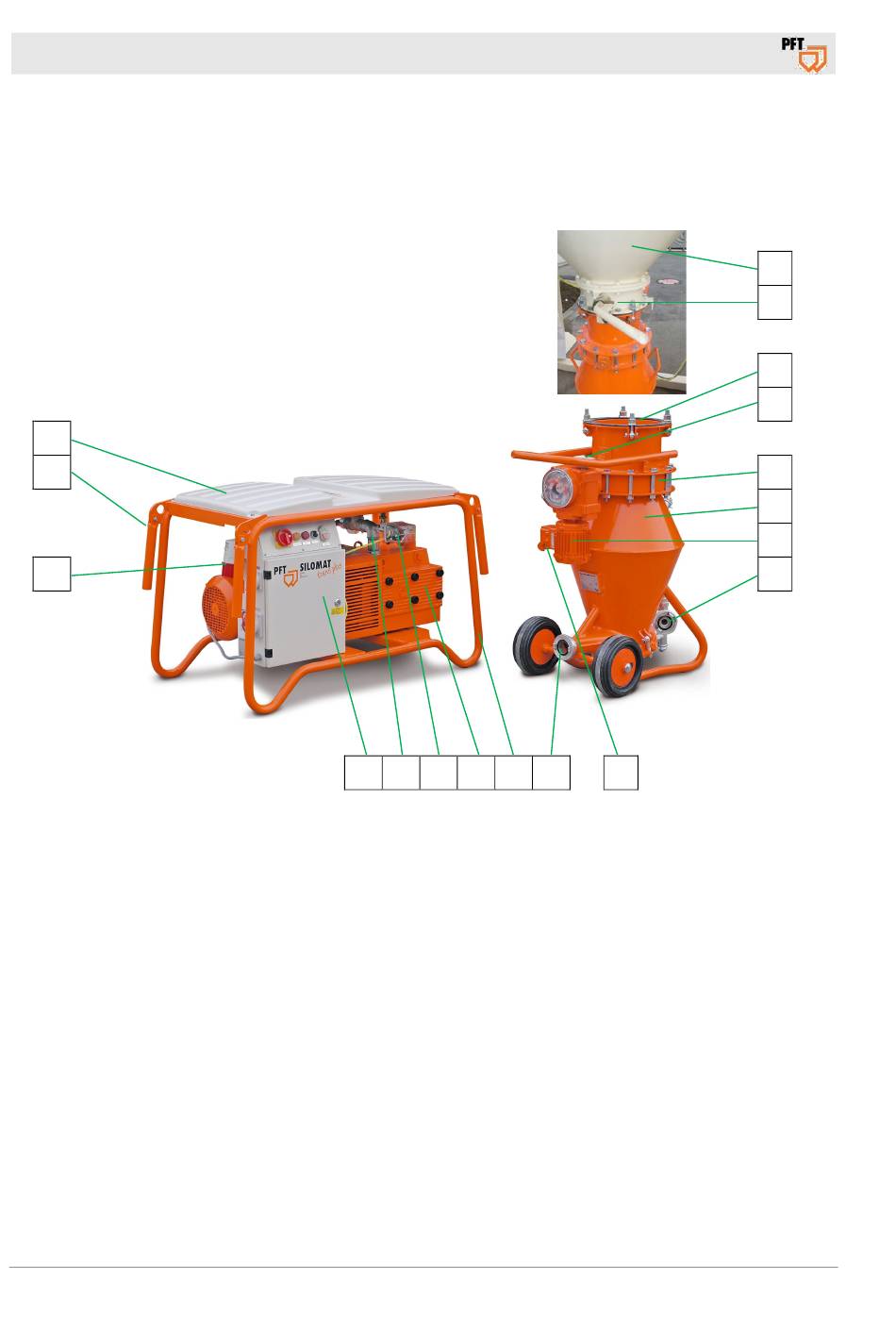

Abb. 5: Übersicht über die Baugruppen
1. Silo/Container
2. Siloauslaufklappe
3. Zwischenstück
4. Handrad zum Schließen des Absperrorgan
5. Absperrorgan
6. Fördergefäss
7. Stellantrieb
8. Anschluss Förderluft vom Kompressor
9. Anschluss Steuerkabel vom Schaltschrank
Seite 12
15
14
13
12
11
10. Anschluss Materialschlauch zur Putzmaschine
11. Tragegestell
12. Luftkompressor KDT 3.145
13. Druckschalter
14. Drucksteuerung
15. Schaltschrank
16. Hauptstromanschluss 32A
17. Tragegriff
18. Abdeckhaube SILOMAT
