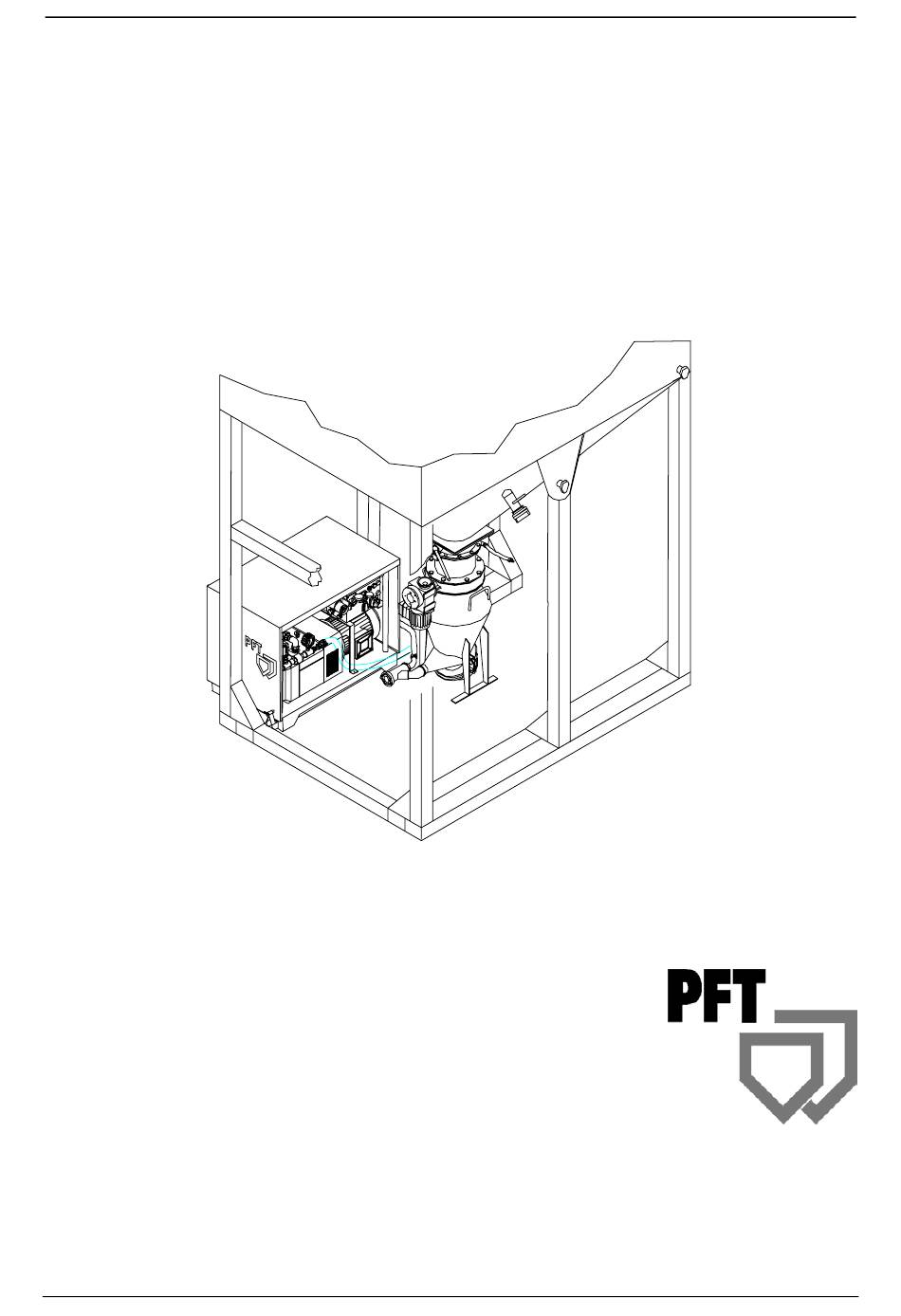

SILOJET II 100 BDS Bedienungsanleitung
Stand 12.2003
BEDIENUNGSANLEITUNG
00 06 52 00
DRUCKFÖRDERANLAGE
PFT SILOJET II 100 BDS
WIR SORGEN FÜR DEN FLUSS DER DINGE
Knauf PFT GmbH & Co.KG
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PFT SILOJET II 100 BDS

  • Seite 1 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 BEDIENUNGSANLEITUNG 00 06 52 00 DRUCKFÖRDERANLAGE PFT SILOJET II 100 BDS WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG...
  • Seite 2 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Knauf PFT GmbH & Co.KG...
  • Seite 3: Lieber Kunde

    Urheberrechts. Alle Rechte, Irrtümer und Änderungen bleiben uns vorbehalten. Erstinspektion nach Auslieferung Eine wichtige Aufgabe aller Monteure, welche die DRUCKFÖRDERANLAGE PFT SILOJET II 100 BDS ausliefern, ist die Prüfung der Maschineneinstellung am Ende des ersten Arbeitsganges. Während der ersten Laufzeit können sich die Werkseinstellungen verändern. Werden...
  • Seite 4: Inhaltsverzeichnis

    Bestimmungsgemäße Verwendung _________________________________________________ 5 Funktionsweise _________________________________________________________________ 5 Grundlegende Sicherheitshinweise _________________________________________________ 6 Allgemeine Sicherheitshinweise ____________________________________________________ 7 Übersicht Luftarmatur PFT SILOJET II 100 BDS ____________________________________ 9 Übersicht Schaltschrank_________________________________________________________ 10 Einstellungen _________________________________________________________________ 11 Störung – Ursache - Abhilfe ______________________________________________________ 12 Bild Schaltschrank _____________________________________________________________ 14...
  • Seite 5: Bestimmungsgemäße Verwendung

    Stand 12.2003 Bestimmungsgemäße Verwendung Die PFT SILOJET II 100 BDS ist eine Druckförderanlage für alle Drucksilos mit einem zulässigen Druck von bis zu 2,0 bar, zur pneumatischen Versorgung von Mischpumpen o. ä. mit fabrikmäßig vorgemischtem Fertigmörtel aus Drucksilos und -containern.
  • Seite 6: Grundlegende Sicherheitshinweise

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Grundlegende Sicherheitshinweise In der Bedienungsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: HINWEIS: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung der Maschine. ACHTUNG! Besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung.
  • Seite 7: Allgemeine Sicherheitshinweise

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Allgemeine Sicherheitshinweise 1. Die Sicherheits- und Gefahrenhinweise an der Maschine müssen beachtet und in lesbarem Zustand gehalten werden! 2. Ein- Ausschaltvorgänge, Kontrollanzeigen Signallampen sind gemäß Bedienungsanleitung zu beachten. 3. Die Maschine ist standsicher auf einer ebenen Fläche aufzustellen und gegen ungewollte Bewegungen zu sichern.
  • Seite 8 23. Der Schmier- und Wartungsplan der Maschine muss eingehalten werden, weil sonst der Garantienaspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co.KG ausgeschlossen wird. 25. Bei Pumpen DRUCKFÖRDERANLAGEn...
  • Seite 9: Übersicht Luftarmatur Pft Silojet Ii 100 Bds

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Übersicht Luftarmatur PFT SILOJET II 100 BDS 1. MV Silodruck Y2 2. SV Silodruck 3. MV Siloluft Y1 4. DW Bybass S6 5. MV Förderluft Y3 6. DW Nachblasen S5 Knauf PFT GmbH & Co.KG...
  • Seite 10: Übersicht Schaltschrank

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Übersicht Schaltschrank 1. Anschluß Rüttler 2. Füllstandsonde 3. Austaster 4. Eintaster 5. Störung 6. Dauerstrom 230 V 7. Haupwendeschalter 8. Drehrichtung 9. Anschluß Hauptstrom Knauf PFT GmbH & Co.KG...
  • Seite 11: Einstellungen

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Einstellungen Zeitrelais Funktion Bezeichnung Einstellwert Anforderung 3 sec. Füllzeit 6 sec. Förderzeit 18 sec. Luftdruck-Sicherheitsschalter 0,8 bar Maschine einschalten 0,5 bar Maschine ausschalten Motorschutzschalter Kompressormotor 5,5 kW-Motor 400 V, 11,5 A 7,5 kW-Motor 400 V;...
  • Seite 12: Störung - Ursache - Abhilfe

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Störung – Ursache - Abhilfe Wie können Probleme bei der DRUCKFÖRDERANLAGE PFT SILOJET II 100 BDSvermieden bzw. schnell behoben werden ? Störung Ursache Abhilfe Sicherheitsventil bläst ab Störung in der Luft bzw. Leitung kontrollieren Förderleitung Stopferbildung...
  • Seite 13 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Knauf PFT GmbH & Co.KG...
  • Seite 14: Bild Schaltschrank

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Bild Schaltschrank Knauf PFT GmbH & Co.KG...
  • Seite 15: Ersatzteilliste Schaltschrank

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Ersatzteilliste Schaltschrank Pos. Anz. Art.-Nr. Bezeichnung 00 00 93 60 Steuertransformator 400V 42V (100VA) T1 20 44 81 20 Koppelrelais 42V 2 Wechsler K1 00 04 25 99 Motorschutzschalter 0,63-1A PKZM 0-1 Q3 Q4...
  • Seite 16: Bild Schaltschrank

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Bild Schaltschrank Knauf PFT GmbH & Co.KG...
  • Seite 17: Ersatzteilliste Schaltschrank

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Ersatzteilliste Schaltschrank Pos. Anz. Art.-Nr. Bezeichnung 20 42 66 00 CEE-Anbausteckdose 4 x 16A 6h rot gross 20 42 64 00 CEE-Anbausteckdose 3 x 16A 12h weiss 00 05 38 37 Drucktaster rot Aus M22 00 05 38 33 Leuchttaster grün M22...
  • Seite 18: Bild Luftarmatur

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Bild Luftarmatur Ersatzteiliste Luftarmatur Pos. Anz. Art.-Nr. Bezeichnung 00 00 27 73 Magnetventil 1" 42V Typ 6213 A 20 56 49 03 Sicherheitsventil 1/2" 2,5bar 20 15 26 14 Magnetventil 1/2" 42V Typ 6213 A kpl.(P) 20 44 76 01 Druckschalter Typ FF4-4 0,22-4bar 00 00 27 73 Magnetventil 1"...
  • Seite 19: Explosionszeichnung Fördergefäß

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Explosionszeichnung Fördergefäß Knauf PFT GmbH & Co.KG...
  • Seite 20: Ersatzteilliste Fördergefäß

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Ersatzteilliste Fördergefäß 20 20 89 00 Sicherungsmutter M12 DIN 985 verz. 20 20 90 00 U-Scheibe B 13 DIN 125 verz. 20 20 87 03 Skt.-Schraube M12 x 45 DIN 933 verz. 20 70 63 00...
  • Seite 21: Schaltplan

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Schaltplan Knauf PFT GmbH & Co.KG...
  • Seite 22: Schaltplan

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Schaltplan Knauf PFT GmbH & Co.KG...
  • Seite 23 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Schaltplan Knauf PFT GmbH & Co.KG...
  • Seite 24: Stückliste Fördergefäss

    SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Stückliste Fördergefäss Stufen Menge ObjektId Objektkurztext 00001064 Fördergefäss kpl. SILOJET II 00001043 Schlauchverschr. m. Überwurfm. 1", Tülle 00001046 Zwischenstück Fördergef. SILOJET RAL2004 20048901 Typenschild Guss PFT 65 x 49 00023821 Flansch Silojet unten D=375...
  • Seite 25 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 00033659 _Dichtungsrahmen Emulgator-Reinig.deckel 00023468 Anschweissnippel 1"x 40 Nr. 23A blank 20566421 Gummi-Dichtung 375/260/335 x 4 20602601 Blindniete 2,4 x 8,0 Form A, AL/ST 20656101 Festkupplung C DIN 2" AG 20657100 Blinddeckel C DIN mit Kette 20705802 Bolzen A16 H11 x 50 St verz.
  • Seite 26 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 20452751 Phasenfolgerelais 200-500V Typ FPF2 20448120 Koppelrelais 42V 2 Wechsler 00009360 Steuertransformator 400V 42V (100VA) 00053880 Leuchtelement grün 12-30V 00053886 LED - Widerstand-Vorschaltelement f. 42V 20447110 Luftschütz DIL 00M 42V 20447200 Luftschütz DIL ER 22, 42V 20447100 Luftschütz DIL 0M 42V...
  • Seite 27 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 00021974 Aderendhülse 0.75 mm² 00040671 Steckergehäuse 10-polig HAN 10 E 20432200 Buchseneinsatz 10-polig HAN 10 E 00045140 Leergeh. Silojet RAL7032/Struktur 00043124 Tür SILOMAT C RAL7032 00053767 Scharnier 180° komplett f.Schaltschrank 20209312 Fächerscheibe A 6,4 DIN 6798 verz.
  • Seite 28 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 20208900 Sicherungsmutter M12 DIN 985 verz. 20209313 U-Scheibe B 8,4 DIN 125 verz. 20209600 Skt.-Schraube M10 x 20 DIN 933 verz. 20209986 Rundstahlbügel M8 x 1" verz. 20444800 Gummi-Metallpuffer D40 x 40, M8 Form A 20561960 Anderol-Öl...
  • Seite 29 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 20104106 Alu-Rundklemme NG 3mm Knauf PFT GmbH & Co.KG...
  • Seite 30 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Knauf PFT GmbH & Co.KG...
  • Seite 31 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 Knauf PFT GmbH & Co.KG...
  • Seite 32 SILOJET II 100 BDS Bedienungsanleitung Stand 12.2003 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon: 0 93 23/31-760 Telefax: 0 93 23/31-770 E-Mail info@pft-iphofen.de Internet www.pft.de...
