PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten
Aufbau und Funktion
8 Aufbau und Funktion
8.1 Übersicht Baugruppen
18
17
16

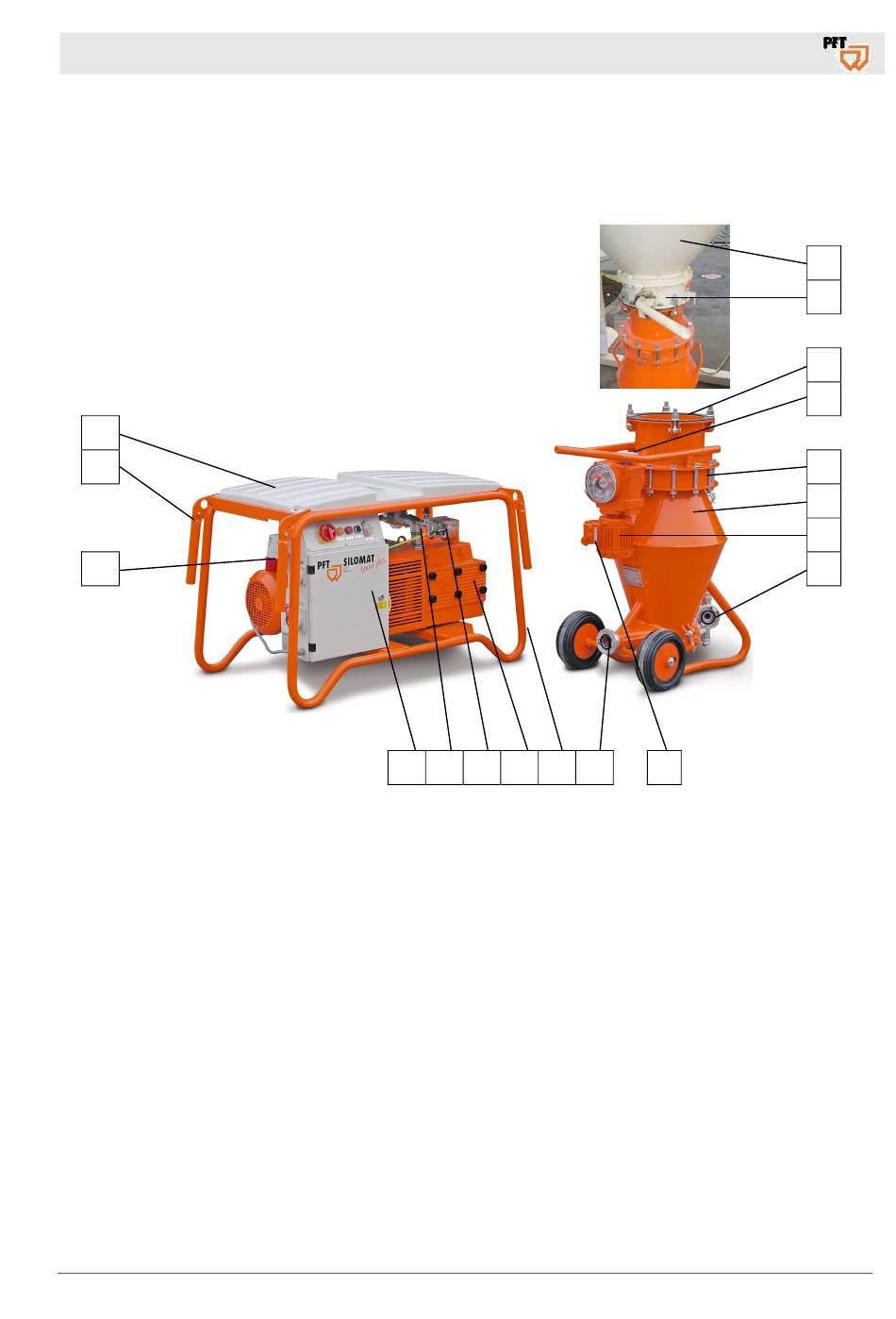

Abb. 5: Übersicht über die Baugruppen
1. Silo/Container
2. Siloauslaufklappe
3. Zwischenstück
4. Handrad zum Schließen des Absperrorgan
5. Absperrorgan
6. Fördergefäss
7. Stellantrieb
8. Anschluss Förderluft vom Kompressor
9. Anschluss Steuerkabel vom Schaltschrank
22.04.2015
22.04.2015
15
14
13
12
11
10. Anschluss Materialschlauch zur Putzmaschine
11. Tragegestell
12. Luftkompressor KDT 3.100
13. Druckschalter
14. Drucksteuerung
15. Schaltschrank
16. Hauptstromanschluss 32A
17. Tragegriff
18. Abdeckhaube SILOMAT
10
9
1
2
3
4
5
6
7
8
Seite 11
