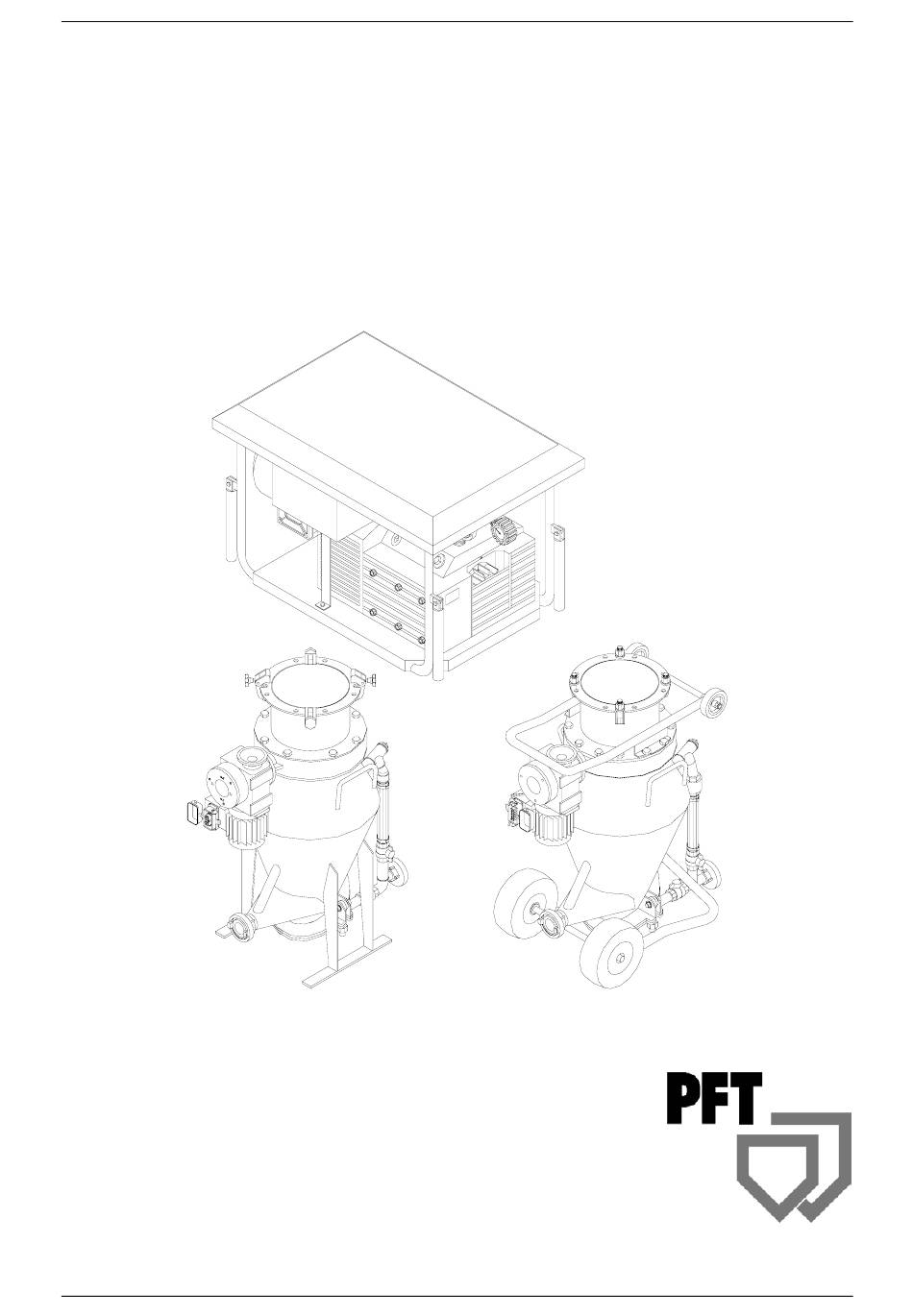

PFT SILOMAT E 140 Bedienungsanleitung
Stand 01.2008
BEDIENUNGSANLEITUNG
(Artikelnummer der Bedienungsanleitung 00 10 48 02)
(Artikelnummer der Stückliste – Maschine 20 56 02 10)
(Artikelnummer der Stückliste – Maschine 00 04 40 86)
PNEUMATISCHE FÖRDERANLAGE
PFT SILOMAT E 140
WIR SORGEN FÜR DEN FLUSS DER DINGE
Knauf PFT GmbH & Co.KG
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PFT SILOMAT E 140
Inhaltszusammenfassung für PFT SILOMAT E 140
- Seite 1 PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 BEDIENUNGSANLEITUNG (Artikelnummer der Bedienungsanleitung 00 10 48 02) (Artikelnummer der Stückliste – Maschine 20 56 02 10) (Artikelnummer der Stückliste – Maschine 00 04 40 86) PNEUMATISCHE FÖRDERANLAGE PFT SILOMAT E 140 WIR SORGEN FÜR DEN FLUSS DER DINGE...
-
Seite 2: Inhaltsverzeichnis
Einstellwerte Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Funktionsbeschreibung: Arbeitsablauf Übersicht Silomat E 140 Artikelnummer 00 04 40 86 Übersicht Schaltschrank Artikelnummer 00104095 Übersicht Kompressor KDT 3.140 und Drucksteuerung Übersicht Kompressor DP 2.140 und Drucksteuerung Vor Inbetriebnahme Inbetriebnahme Schwer zu förderndes Material Maßnahmen bei Arbeitsende oder Arbeitsunterbrechung... - Seite 3 PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zeichnung Schaltschrank innen Artikelnummer 00104095 Ersatzteilliste Schaltschrank innen Artikelnummer 00104095 Zeichnung Tragegestell Artikelnummer 20566607 Ersatzteilliste Tragegestell Artikelnummer 20566607 Zeichnung Rotationskompressor DP 2.140 Artikelnummer 00010956 Ersatzteilliste Rotationskompressor DP 2.140 Artikelnummer 00010956 Ersatzteilzeichnung Rotationskompressor KDT 3.140 T Art.Nr. 00102156 Ersatzteilliste Rotationskompressor KDT 3.140 T Art.Nr.
-
Seite 4: Sehr Geehrter Pft-Kunde
Herzlichen Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die Förderanlage PFT SILOMAT E 140 ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist. -
Seite 5: Technische Daten
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Technische Daten SILOMAT E 140 Maße (Tragegestell) Länge 1020 mm Breite 700 mm Höhe 680 mm Materialinhalt Fördergefäß 62 Liter Spannung, Drehstrom 50 Hz 400 V Anschluss-Leistung 8,1 kW Absicherung Mind. 3 x 25 träge A Anschluss-Kabel 5 x 4 mm²... -
Seite 6: Grundlegende Sicherheitshinweise
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Grundlegende Sicherheitshinweise Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und in lesbarem Zustand halten! Mindestens einmal pro Schicht ist die Maschine auf äußerlich erkennbare Schäden und Mängel zu prüfen! Bei sicherheitsrelevanten Änderungen der Maschine oder ihres Betriebsverhaltens diese sofort stillsetzen und die Störung der zuständigen Person melden! -
Seite 7: Grundlegende Sicherheitshinweise
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Grundlegende Sicherheitshinweise ACHTUNG! In der Betriebsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: ACHTUNG! Die Maschine ist nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewußt unter Beachtung der Betriebsanleitung zu benutzen! Insbesondere sind Störungen, die die Sicherheit beeinträchtigen können, umgehend zu beseitigen. -
Seite 8: Grundlegende Sicherheitshinweise
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Grundlegende Sicherheitshinweise ACHTUNG ! Der Arbeitsplatz des Benutzers muss sauber, ordentlich und frei von Gegenständen sein, die ihre Bewegungsfreiheit einschränken könnten. ACHTUNG ! Der Arbeitsplatz muss für die vorgesehenen Arbeiten entsprechend beleuchtet sein. -
Seite 9: Funktionsbeschreibung
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Funktionsbeschreibung: Die Förderanlage PFT SILOMAT E 140 ist eine pneumatische, vollautomatisch arbeitendende Förderanlage und übernimmt den Materialtransport von Werktrockenmörtel aus dem Silo / Container zur Putzmaschine. Beachten Sie bitte die Verarbeitungsrichtlinien der Materialhersteller . -
Seite 10: Übersicht Silomat E 140 Artikelnummer 00 04 40 86
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Übersicht Silomat E 140 Artikelnummer 00 04 40 86 1. Schaltschrank 2. Drucksteuerung 3. Tragegestell 4. Anschluß Förderluft zum Fördergefäss 5. Rotationskompressor KDT 3.140 6. Tragegriff 7. Anschluß Förderluft vom Fördergefäss 8. Fördergefäss rollbar 9. -
Seite 11: Übersicht Schaltschrank Artikelnummer 00104095
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Übersicht Schaltschrank Artikelnummer 00104095 1. Hauptstromanschluss 32 A 2. Anschluß Rüttler 3. Anforderung Anschluss Drehflügelmelder 4. Programmwahlschalter Manuel - Automatik Mischpumpe 5. Drucktaster Aus 6. Drucktaster Ein 7. Störung 8. Kontrolllampe Drehrichtung ändern 9. -
Seite 12: Übersicht Kompressor Kdt 3.140 Und Drucksteuerung
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Übersicht Kompressor KDT 3.140 und Drucksteuerung 1. Motor Rotationskompressor 2. Schaltschrank 3. Tragegestell 4. Drucksteuerung 5. Rückschlagklappe 6. Schalldämpfer 7. Anschluss Förderluft zum Fördergefäss 8. Manometer 9. Trichterschmiernippel 10. Tragegriff 11. Filterabdeckung Knauf PFT GmbH & Co.KG... -
Seite 13: Übersicht Kompressor Dp 2.140 Und Drucksteuerung
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Übersicht Kompressor DP 2.140 und Drucksteuerung 13. Tragegestell 14. Schaltschrank 15. Sicherheitsventil 16. Druckschalter 17. Rückschlagventil 18. Manometer 0-4 bar 19. Anschluss Förderluft zum Fördergefäss 20. Kompressor DP 2.140 21. Öleinfüllschraube 22. Ölschauglas max. -
Seite 14: Vor Inbetriebnahme
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Vor Inbetriebnahme ACHTUNG! Vor jeder Arbeitsaufnahme ist die Funktionsfähigkeit der Druckentlastungseinrichtung des Silos / Container zu überprüfen. SILOMAT- Anlagen für Freifall-Silos dürfen nur an drucklosen Silos / Containern angeschlossen werden. Die Entstaubungsleitungen des Silos / Containers müssen geöffnet und frei von Blockierungen sein. -
Seite 15: Inbetriebnahme
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Inbetriebnahme Fördergefäß an Siloauslaufklappe anschließen. Förderleitung zwischen Putzmaschine und Fördergefäß-Abgang verlegen. Um einen optimalen Arbeitsablauf der Anlage bei langen Förderstrecken zu gewährleisten darf die Förderleitung nicht nur eben verlegt werden. Wir raten ihnen deshalb Erhöhungen zu schaffen z.B. an der Schlauchkupplung durch z. - Seite 16 Den Rüttlerkabel vom Silo/Container an CEE-Anbausteckdose 4 x 16A 6h rot anstecken. Nun die SILOMAT - Anlage mit einem Stromkabel 5 x 4 mm² (PFT Art.Nr.20 42 39 00 oder 20 42 39 20) an einem Baustromverteiler gemäß VDE mit vorschriftsmäßigen FI-Schutzschalter 30mA anschließen. Siloauslaufklappe öffnen.
-
Seite 17: Schwer Zu Förderndes Material
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Schwer zu förderndes Material HINWEIS Bei schwer förderbarem Material (z.B. Aussenputz) muß die Förderluft mittels der Kugelhähne optimal eingestellt werden. Durch geringes Öffnen des nach oben führenden Kugelhahns wird ein Teil der Luft direkt in den Ausgang des Fördergefäßes geleitet (Bypass-System) und unterstützt die Förderung des Materials. -
Seite 18: Spannungslosigkeit Herstellen
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Spannungslosigkeit herstellen Hauptwendeschalter (8) auf Stellung „0“ drehen Bei Arbeiten am Schaltschrank muß die Stromzuleitung durch entfernen des Anschlußkabels (10) unterbrochen werden. Drucklosigkeit herstellen Hauptwendeschalter (8) auf Stellung „0“ drehen. Durch drehen des Handrades (9) wird die Absperrklappe des Stellantriebs leicht geöffnet, damit der Druck in den Silo /... -
Seite 19: Emulgatorsiebe Reinigen: Druckanzeige Steht Auf „0
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Emulgatorsiebe reinigen: Druckanzeige steht auf „0“ ! ACHTUNG! Anlage nicht mit Dampfstrahler oder Hochdruckreiniger säubern. Hauptwendeschalter (8) auf „0“ Druckanzeige am Kompressor beachten! Drucklosigkeit des Druckschlauchs überprüfen. Druckanzeige steht auf „0“ Stellantrieb durch Drehen des Handrades (9) auf Stellung „KLAPPE ZU“... -
Seite 20: Emulgatorsiebe Reinigen: Druckanzeige Zeigt Druck An
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Emulgatorsiebe reinigen: Druckanzeige zeigt Druck an! Hauptwendeschalter (8) auf „0“ Hand – Automatikschalter auf Hand Stellantrieb durch Drehen des Handrades (9) auf Stellung „KLAPPE AUF“ Bis der anstehende Druck ins Fördergefäß bzw. in das Silo / Container entweichen kann. -
Seite 21: Wartung Kompressor Ölgeschmiert
Weitere Ölwechsel alle 400 Betriebsstunden, aber spätestens einmal jährlich.Ölmenge ca. 4,7l. Ölsorte PFT-Silomat-Synthetiköl ( Art. Nr. 20 56 31 01 / 5ltr. Gebinde), oder Spezial-Silomat-Öl ( Art. Nr. 20 56 31 00 / 5ltr. Gebinde). Knauf PFT GmbH & Co.KG... -
Seite 22: Wartung Kompressor Ölgeschmiert
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Wartung Kompressor Ölgeschmiert Regelmäßiger Ölwechsel ist wichtig! Da mit jedem Ölwechsel Schmutz und Feuchtigkeit (im Öl) aus dem Kompressor abgelassen wird, kann somit der Kompressor vor zusätzlichen hohen Verschleiss geschützt werden. Was teuere Reparaturkosten zufolge hat. -
Seite 23: Transport
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 HINWEIS! Bei starker Verschmutzung der Filterpatrone lässt die Luftleistung nach und der Kompressor überhitzt. Filter mit Druckluft von innen nach außen durchblasen. 1. Nach 1000 Betriebsstunden Filterpatronen kontrollieren. 2. Kontrolle nur in der Fachwerkstatt vornehmen. -
Seite 24: Checkliste
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Checkliste Störung Ursache Abhilfe Sicherheitsventil bläst ab Störung in der Luft bzw. Förderleitung Leitung kontrollieren Stopferbildung Siehe Seite 17 Emulgatorsieb reinigen K5 überprüfen Absperrorgan überprüfen Drucksteuerung überprüfen Störung in Ablaufprogramm Motor, Motorkabel, Motorschutzschalter... -
Seite 25: Zubehör
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zubehör Weiteres Zubehör finden Sie im Internet unter www.pft.de oder bei Ihrem Baumaschinenhändler. PFT Aussenrüttler SR 22, 400V (Artikelnummer 20 70 80 00) Der Aussenrüttler wird am Silo / Container angeschraubt und am Schaltschrank angeschlossen. -
Seite 26: Ersatzteilzeichnung Fördergefäß Rollbar Kpl. Mit Augenschrauben Und C-Kupplung. Artikelnummer 00076358
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilzeichnung Fördergefäß rollbar kpl. mit Augenschrauben und C-Kupplung. Artikelnummer 00076358 Knauf PFT GmbH & Co.KG... -
Seite 27: Ersatzteilliste Fördergefäß Rollbar Kpl. Mit Augenschrauben Und C-Kupplung. Artikelnummer 00076358
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Fördergefäß rollbar kpl. mit Augenschrauben und C- Kupplung. Artikelnummer 00076358 Pos. Stck. Artikel – Nr. Artikelbezeichnung 20 56 63 54 Rohrbügel F Fördergefäss rollbar 20 56 63 55 Distanzrohr Rohrbügel Fördergefäss rollbar 20 20 78 21 Skt.-Schraube M12 x 340 DIN 931 verzinkt... -
Seite 28: Ersatzteilzeichnung Fördergefäß Rollbar Artikelnummer 00076358
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilzeichnung Fördergefäß Rollbar Artikelnummer 00076358 Knauf PFT GmbH & Co.KG... -
Seite 29: Ersatzteilliste Fördergefäß Rollbar Artikelnummer 00037462
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Fördergefäß Rollbar Artikelnummer 00076358 Pos. Stck. Artikel – Nr. Artikelbezeichnung 20 56 63 53 Fördergefäss rollbar RAL2004 20 56 12 02 Stellantrieb zum Absperrorgan Typ 6 00 08 08 62 Motor zum Stellantrieb Flender CA21 Typ 6 20 43 20 01 Anbaugehäuse 10-polig, HAN 10 E... -

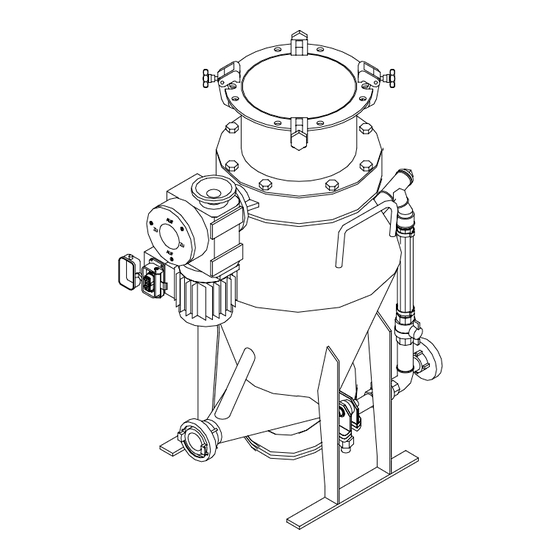

Seite 30: Zeichnung Fördergefäß Tragbar Artikelnummer 20566310
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zeichnung Fördergefäß Tragbar Artikelnummer 20566310 Knauf PFT GmbH & Co.KG... -
Seite 31: Ersatzteilliste Fördergefäß Tragbar Artikelnummer 20566310
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Fördergefäß Tragbar Artikelnummer 20566310 Pos. Stck. Artikel – Nr. Artikelbezeichnung 20 20 58 10 Blindstopfen 1" AG Nr. 290 verzinkt 20 20 41 60 T-Stück 1" IG Nr. 130 verzinkt 20 20 38 60 Bogen 1" 45 ° IG-AG Nr. 40 verzinkt 20 20 37 70 Schlauchverschraubung 1"... -
Seite 32: Zeichnung Schaltschrank Außen Artikelnummer 00104095
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zeichnung Schaltschrank außen Artikelnummer 00104095 Knauf PFT GmbH & Co.KG... -
Seite 33: Ersatzteilliste Schaltschrank Außen Artikelnummer 00104095
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Schaltschrank außen Artikelnummer 00104095 Pos. Stck. Artikel – Nr. Artikelbezeichnung 00 00 22 51 Kontrolllampe Stecksockel rot ohne Glühlampe Fronteinbau 20 45 91 01 Glühlampe 48V 2W Stecksockel BA 9 S 00 05 38 86 LED - Widerstand-Vorschaltelement f. 42V 00 05 38 80 Leuchtelement grün 12-30V... -
Seite 34: Zeichnung Schaltschrank Innen Artikelnummer 00104095
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zeichnung Schaltschrank innen Artikelnummer 00104095 Knauf PFT GmbH & Co.KG... -
Seite 35: Ersatzteilliste Schaltschrank Innen Artikelnummer 00104095
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Schaltschrank innen Artikelnummer 00104095 Pos. Stck. Artikel – Nr. Artikelbezeichnung 20 45 26 00 Zeitrelais 42V, 9-180 sec. 20 45 27 00 Zeitrelais 42V, 1,5-30 sec. 20 45 31 01 Betriebsstundenzähler 42V... -
Seite 36: Zeichnung Tragegestell Artikelnummer 20566607
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zeichnung Tragegestell Artikelnummer 20566607 Knauf PFT GmbH & Co.KG... -
Seite 37: Ersatzteilliste Tragegestell Artikelnummer 20566607
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Tragegestell Artikelnummer 20566607 Pos. Stck. Artikel – Nr. Artikelbezeichnung 20 56 66 07 Tragegestell E-Anlagen 670mm kpl. 20 56 66 14 Abdeckhaube Tragegestell E-Anlage 670mm 20 20 61 00 Skt.Schraube M8 x 20 DIN 933 verzinkt... -
Seite 38: Zeichnung Rotationskompressor Dp 2.140 Artikelnummer 00010956
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zeichnung Rotationskompressor DP 2.140 Artikelnummer 00010956 Knauf PFT GmbH & Co.KG... -
Seite 39: Ersatzteilliste Rotationskompressor Dp 2.140 Artikelnummer 00010956
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Rotationskompressor DP 2.140 Artikelnummer 00010956 Pos. Stck. Artikel – Nr. Artikelbezeichnung 00 01 09 56 Rotationskompressor DP 2.140 schwenkbar 7,5KW 20 56 44 01 Öl-Einfüllverschluss DP 2.100/2.140 20 56 44 11 O-Ring Öleinfüllverschluss DP 2.100/2.140 20 56 28 34 Ölschauglas für Kompressor 140 Pos.29 für Kompressor Typ N... -
Seite 40: Ersatzteilzeichnung Rotationskompressor Kdt 3.140 T Art.nr. 00102156
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilzeichnung Rotationskompressor KDT 3.140 T Art.Nr. 00102156 Knauf PFT GmbH & Co.KG... -
Seite 41: Ersatzteilliste Rotationskompressor Kdt 3.140 T Art.nr. 00102156
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Rotationskompressor KDT 3.140 T Art.Nr. 00102156 Pos. Stck. Artikel – Nr. Artikelbezeichnung Anfrage Motor 8,1 KW 18A 00 10 47 87 Schalldämpfer KDT Trockenläufer 00 02 35 77 Winkel 1 1/2" IG-AG Nr. 92 verzinkt... -
Seite 42: Zeichnung Drucksteuerung Silomat C Und E Artikelnummer 20567150
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zeichnung Drucksteuerung Silomat C und E Artikelnummer 20567150 Knauf PFT GmbH & Co.KG... -
Seite 43: Ersatzteilliste Drucksteuerung Silomat C Und E Artikelnummer 20567150
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Drucksteuerung Silomat C und E Artikelnummer 20567150 Pos. Stck. Artikel – Nr. Artikelbezeichnung 20 56 71 50 Drucksteuerung SILOMAT C und E 20 20 32 60 Doppelnippel 1 1/4" x 40 Nr. 23 verzinkt 20 56 48 00 Rückschlagventil 1 1/4"... -
Seite 44: Zeichnung Drucksteuerung Art. Nr. 00104484 Für Trockenläufer Kdt
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Zeichnung Drucksteuerung Art. Nr. 00104484 für Trockenläufer KDT Knauf PFT GmbH & Co.KG... -
Seite 45: Ersatzteilliste Drucksteuerung Art. Nr. 00104484 Für Trockenläufer Kdt
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Ersatzteilliste Drucksteuerung Art. Nr. 00104484 für Trockenläufer KDT Pos. Stck. Artikel – Nr. Artikelbezeichnung 00 10 44 84 Drucksteuerung SILOMAT C und E für KDT 20 20 32 81 Doppelnippel reduziert 1/2" -3/8" AG Nr.245 20 20 42 00 T-Stück 1/2"... -
Seite 46: Schaltplan Hauptstrom S1138
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Schaltplan Hauptstrom S1138 Knauf PFT GmbH & Co.KG... -
Seite 47: Schaltplan Steuerstrom S1138
PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 Schaltplan Steuerstrom S1138 Knauf PFT GmbH & Co.KG... - Seite 48 PFT SILOMAT E 140 Bedienungsanleitung Stand 01.2008 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de...
