9 Aufbau und Funktion
9.1 Übersicht Baugruppen
18
17
16

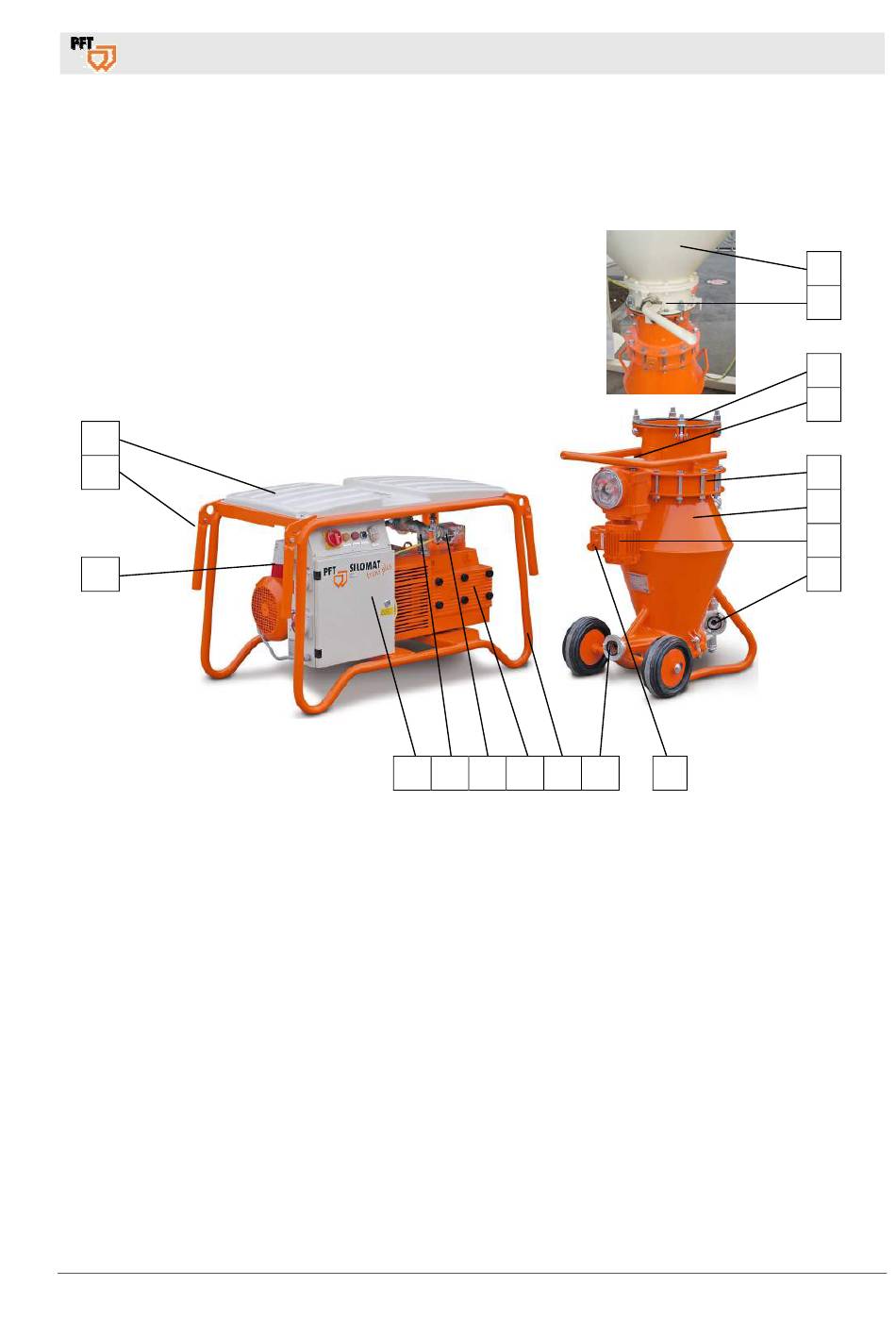

Abb. 5: Übersicht über die Baugruppen
1. Silo/Container
2. Siloauslaufklappe
3. Zwischenstück
4. Handrad zum Schließen des Absperrorgan
5. Absperrorgan
6. Fördergefäss
7. Stellantrieb
8. Anschluss Förderluft vom Kompressor
9. Anschluss Steuerkabel vom Schaltschrank
27.05.2015
27.05.2015
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten
15
14
13
12
10. Anschluss Materialschlauch zur Putzmaschine
11. Tragegestell
12. Luftkompressor KDT 3.140
13. Druckschalter
14. Drucksteuerung
15. Schaltschrank
16. Hauptstromanschluss 32A
17. Tragegriff
18. Abdeckhaube SILOMAT
Aufbau und Funktion
11
10
9
1
2
3
4
5
6
7
8
Seite 11
