Aufbau und Funktion

6 Aufbau und Funktion
6.1 Übersicht Baugruppen

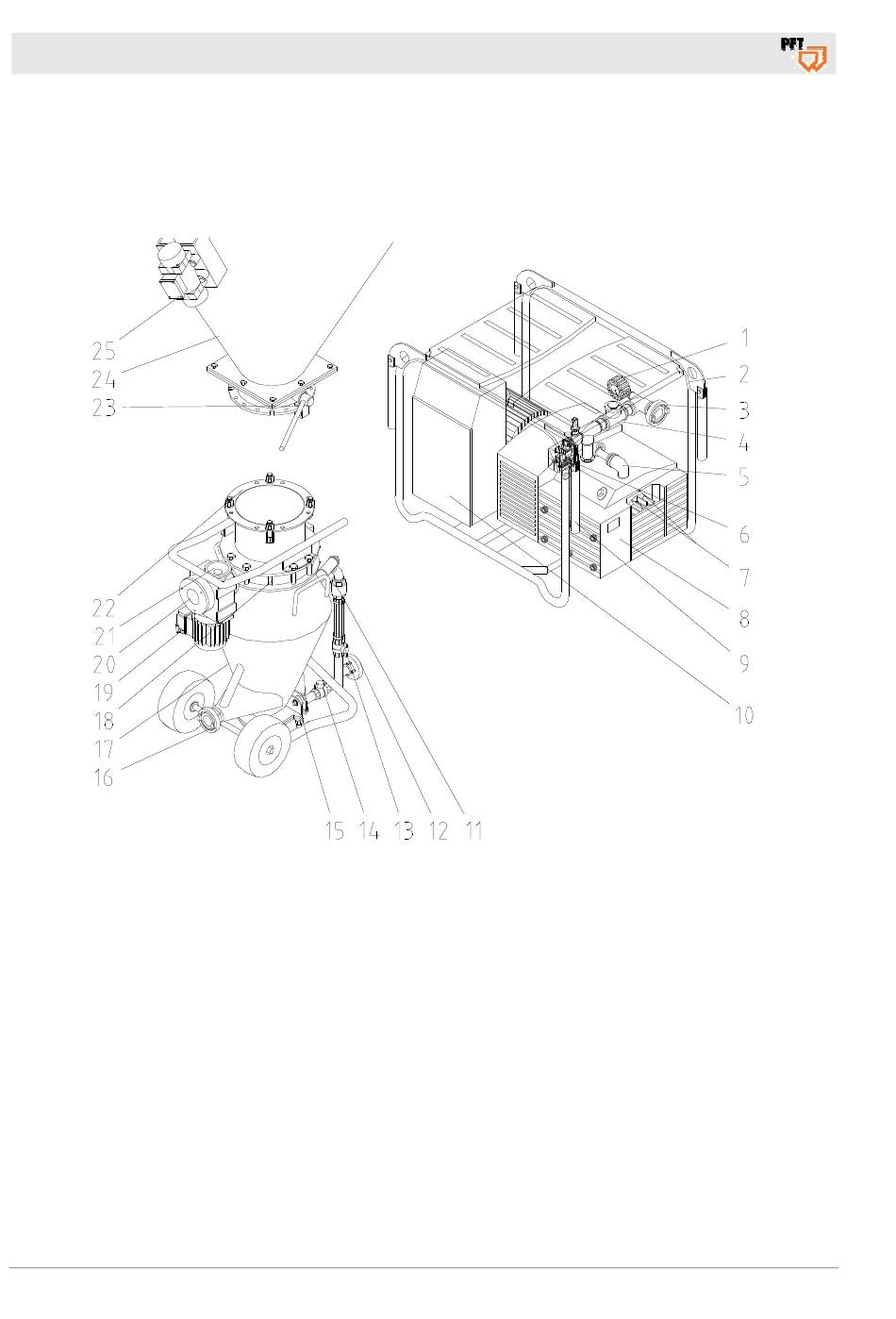

Abb. 4: Übersicht über die Baugruppen
1. Luftdruckmanometer 0-4bar
2. Tragegestell
3. Anschluss Förderluft zum Fördergefäß
4. Drucksteuerung
5. Schalldämpfer für Luftkompressor
6. Druckschalter
7. Trichterschmiernippel
8. Luftkompressor KDT 3.140
9. Tragegriff
10. Schaltschrank
11. Rückschlagventil
12. Anschluss Förderluft vom Kompressor
13. Kugelhahn für Bybass
Seite 10
14. Kugelhahn Bybass
15. Emulgator Reinigungsdeckel
16. Anschluss Materialschlauch zur Putzmaschine
17. Fördergefäß
18. Absperrorgan
19. Anschluss Steuerkabel vom Schaltschrank
20. Stellantrieb
21. Handrad Stellantrieb zum schließen des Absperrorgan
22. Zwischenstück
23. Siloauslaufklappe
24. Silo/Container
25. Rüttler
