2015-04-2210
Betriebsanleitung

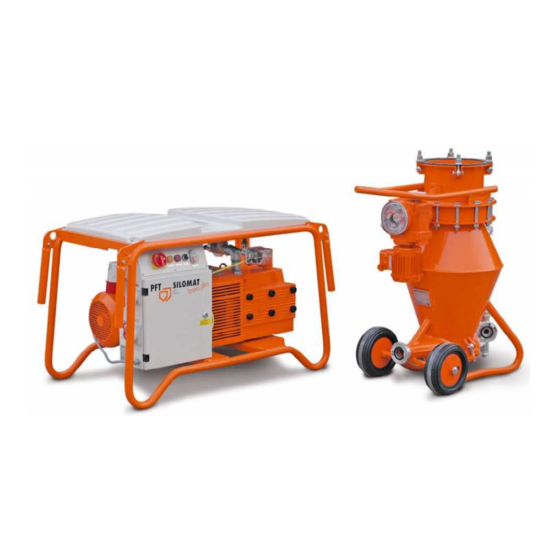

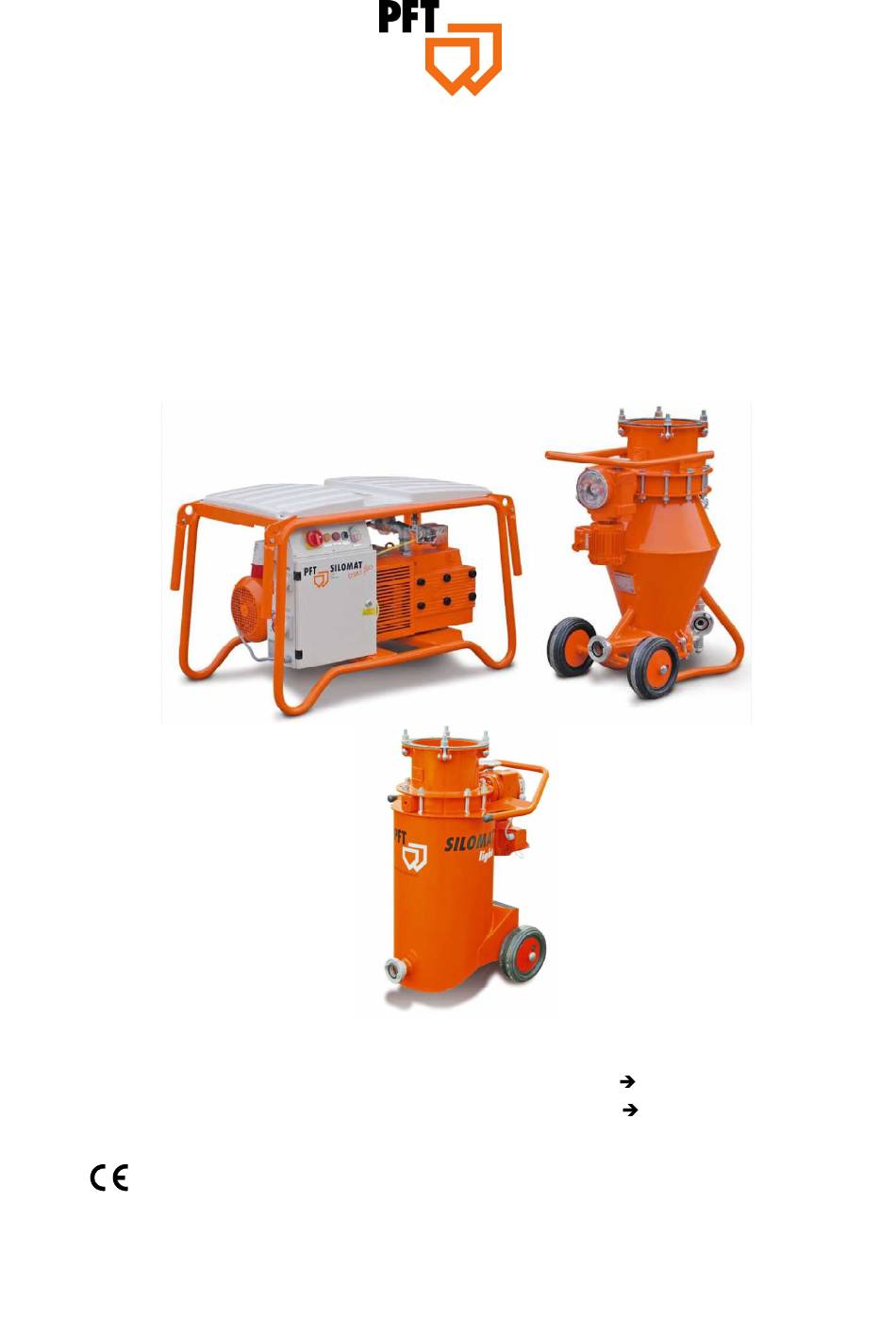

EG Konformitätserklärung
PFT FÖRDERANLAGE
PFT SILOMAT trans plus 100 RAL2004
PFT SILOMAT trans plus light 100 RAL2004
PFT SILOMAT trans plus light 100 5,5KW (B) RAL2004
Teil 2 Übersicht – Bedienung - Ersatzteillisten
Artikelnummer der Betriebsanleitung: 00 12 97 33
Artikelnummer der Stückliste SILOMAT trans plus 100 RAL2004
Artikelnummer der Stückliste SILOMAT trans plus light 100 RAL2004
Artikelnummer der Stückliste SILOMAT trans plus light 100: 5,5KW (B) RAL2004
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
- 00 12 43 65
- 00 13 80 13
- 00 13 96 85

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PFT SILOMAT trans plus 100 RAL2004

Inhaltszusammenfassung für PFT SILOMAT trans plus 100 RAL2004

  • Seite 1 PFT FÖRDERANLAGE PFT SILOMAT trans plus 100 RAL2004 PFT SILOMAT trans plus light 100 RAL2004 PFT SILOMAT trans plus light 100 5,5KW (B) RAL2004 Teil 2 Übersicht – Bedienung - Ersatzteillisten Artikelnummer der Betriebsanleitung: 00 12 97 33 Artikelnummer der Stückliste SILOMAT trans plus 100 RAL2004 - 00 12 43 65 Artikelnummer der Stückliste SILOMAT trans plus light 100 RAL2004...
  • Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de Internet: www.pft.eu Seite 2...

  • Seite 3: Inhaltsverzeichnis

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis 11.1 Sicherheitshinweise für den EG Konformitätserklärung ......5 Transport ..........16 11.2 Transport ..........17 Prüfung ............6 11.3 Transportinspektion ......18 Prüfung durch Maschinenführer ..6 12 Verpackung ..........18 Wiederkehrende Prüfung .....
  • Seite 4 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis 26 Förderanlage reinigen ....... 33 33.2 Rotationskompressor KDT3.100T 6,1KW Artikelnummer 00102157 ..46 26.1 Reinigung ........... 33 33.3 Rotationskompressor KDT3.100T 26.2 Emulgatorgummi kontrollieren / 5,5KW Artikelnummer 00110531 ..46 reinigen ..........33 33.4 Drucksteuerung Art.

  • Seite 5: Eg Konformitätserklärung

    Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer...

  • Seite 6: Prüfung

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Prüfung 2 Prüfung 2.1 Prüfung durch Maschinenführer Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Befehls- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung Schutzeinrichtungen prüfen. Während Betriebes sind Baumaschinen Maschinenführer auf ihren betriebssicheren Zustand zu prüfen.

  • Seite 7: Allgemeines

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Allgemeines 3 Allgemeines 3.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen...

  • Seite 8: Technische Daten

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Technische Daten 4 Technische Daten 4.1 Allgemeine Angaben Beschreibung Artikelnummer SILOMAT trans plus 100 00 12 43 65 SILOMAT trans plus bag 100 00 13 80 13 SILOMAT trans plus light 100 5,5kW...

  • Seite 9: Betriebsbedingungen

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Technische Daten 4.3 Betriebsbedingungen Umgebung Angabe Wert Einheit Temperaturbereich 2-45 °C Relative Luftfeuchte, maximal 80 % Dauer Angabe Wert Einheit Maximale Betriebsdauer am 8 Stunden Stück 4.4 Leistungswerte Angabe Wert Einheit Förderleistung, ca.

  • Seite 10: Maßblatt Pft Silomat Trans Plus

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Maßblatt PFT SILOMAT trans plus 5 Maßblatt PFT SILOMAT trans plus 1150 Abb. 2: Maßblatt 6 Typenschild Das Typenschild befindet sich am Tragegestell und beinhaltet folgende Angaben: Hersteller Baujahr Maschinen-Nummer Abb. 3: Typenschild...

  • Seite 11: Aufbau Und Funktion

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Aufbau und Funktion 8 Aufbau und Funktion 8.1 Übersicht Baugruppen Abb. 5: Übersicht über die Baugruppen 1. Silo/Container 10. Anschluss Materialschlauch zur Putzmaschine 2. Siloauslaufklappe 11. Tragegestell 3. Zwischenstück 12. Luftkompressor KDT 3.100 4.

  • Seite 12: Übersicht Schaltschrank

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Aufbau und Funktion 8.2 Übersicht Schaltschrank Abb. 6: Beschreibung Schaltschrank und Bedienelemente Schaltschrank: 1. Hauptwendeschalter, ist gleichzeitig Not-Aus-Schalter. 2. Kontroll-Lampe Drehrichtung ändern. 3. Kontroll-Lampe rot, Motorschutzschalter ausgelöst. 4. Programmwahlschalter Rüttler Hand – „0“ - Automatik.

  • Seite 13: Funktion

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Funktion 9 Funktion 9.1 Kurzbeschreibung Die Förderanlage PFT SILOMAT trans plus ist eine pneumatische, vollautomatisch arbeitende Förderanlage und übernimmt den Materialtransport von Werktrockenmörtel aus dem Silo / Container zur Putzmaschine. 9.2 Funktionsbeschreibung –Arbeitsablauf Sobald der Füllstandmelder der Putzmaschine „Leer“...

  • Seite 14: Bestimmungsgemäße Verwendung Luftkompressor

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Bestimmungsgemäße Verwendung Luftkompressor 10 Bestimmungsgemäße Verwendung Luftkompressor 10.1 Verwendungszweck Luftkompressor Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert konstruiert. Vorsicht! Der Luftkompressor ist ausschließlich zur Erzeugung von Druckluft bestimmt und ist nur mit angeschlossenem Arbeitsgerät zu verwenden.

  • Seite 15: Allgemeines Aufstellen Des Luftkompressors

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Bestimmungsgemäße Verwendung Luftkompressor 10.3 Allgemeines Aufstellen des Luftkompressors Der Luftkompressor entspricht den nationalen und internationalen Sicherheitsbestimmungen und kann daher auch in feuchten Räumen bzw. im Freien verwendet werden. Plätze mit möglichst sauberer und trockener Luft sollen bevorzugt werden.

  • Seite 16: Transport, Verpackung Und Lagerung

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 11 Transport, Verpackung und Lagerung 11.1 Sicherheitshinweise für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: Beim Abladen der Packstücke bei Anlieferung...

  • Seite 17: Transport

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 11.2 Transport Anschlagpunkte Zum Transport mit dem Kran, die Silomat - Anlage an den Anschlagösen (1) anschlagen. Anschlagen: 1. Haken entsprechend an den Kranhaken anschlagen. 2. Sicherstellen, dass Packstück...

  • Seite 18: Transportinspektion

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Verpackung 11.3 Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden, wie folgt vorgehen: Lieferung nicht oder nur unter Vorbehalt entgegennehmen. Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs vermerken.

  • Seite 19: Bedienung

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Bedienung 13 Bedienung 13.1 Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Gehörschutz HINWEIS! Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen.

  • Seite 20: Maschine Vorbereitungen

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Maschine Vorbereitungen 14 Maschine Vorbereitungen Vor dem Betrieb der Maschine die folgenden Arbeitsschritte zur Vorbereitung durchführen: Warnung! SILOMAT- Anlagen für Freifall-Silos dürfen nur an drucklosen Silos Containern angeschlossen werden. Entstaubungsleitungen des Silos / Containers müssen geöffnet und frei von Blockierungen sein.

  • Seite 21: Fördergefäß Vorbereiten

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Fördergefäß vorbereiten 16 Fördergefäß vorbereiten 16.1 Fördergefäß am Silo anschließen 1. Fördergefäß (1) an der Siloauslaufklappe (2) anschließen. HINWEIS! Darauf achten, dass die Klappe vom Silo / Container richtig geschlossen ist, damit kein Material nach fließen kann.

  • Seite 22: Förderleitungen Verlegen

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Förderleitungen verlegen 17 Förderleitungen verlegen HINWEIS! Um einen optimalen Arbeitsablauf der Anlage bei langen Förderstrecken zu gewährleisten darf die Förderleitung nicht eben verlegt werden. Wir raten deshalb an den Schlauchkupplungen Erhöhungen zu schaffen, durch z. B. aufgestellte Paletten.

  • Seite 23: Siloauslaufklappe Öffnen

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Siloauslaufklappe öffnen 3. Steuerkabel Anbausteckdose Drehflügelmelder der Einblashaube (3) verbinden. Abb. 18: Steuerkabel anschließen 4. Das 10polige Steuerkabel Schaltschrank Stellmotor (5) des Absperrorgans anschließen. Abb. 19: Steuerkabel anschließen 19 Siloauslaufklappe öffnen 1.

  • Seite 24: Einschalten

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Einschalten 21 Einschalten 21.1 Hauptschalter Hauptwendeschalter einschalten. HINWEIS! Drehrichtung prüfen, Drehrichtungspfeil am Motor beachten. Bei falscher Drehrichtung sind folgende Schritte durchzuführen: Der Hauptwendeschalter wird in Nullstellung durch Schieben des Wahlblättchens (1) nach links oder rechts in einer Voreinstellung arretiert und damit die Drehrichtung gewählt.

  • Seite 25: Schwer Zu Förderndes Material

    Die Förderanlage wird durch den Materialverbrauch der Putzmaschine gesteuert. Die PFT SILOMAT trans plus kann an jedem Freifall-Silo angeschlossen werden und beschickt bis auf 100 m eine Mischpumpe, z. B. PFT G 4 X mit ca. 20kg Trockenmörtel pro Minute. Nach erfolgten Leermeldung Füllstandmelders in der Einblashaube öffnet sich...

  • Seite 26: Stillsetzen Im Notfall

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Stillsetzen im Notfall WARNUNG! Bei allen Arbeiten an der SILOMAT trans plus ist darauf zu achten, dass die Förderanlage druck- und spannungsfrei ist. 22 Stillsetzen im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr abgeschaltet...

  • Seite 27: Maßnahme Bei Stromausfall

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Maßnahme bei Stromausfall 23 Maßnahme bei Stromausfall 23.1 Spannungslosigkeit herstellen HINWEIS! Durch Drehen des Hauptwendeschalters auf Stellung „0“ ist Spannungslosigkeit hergestellt. Abb. 27: Ausschalten GEFAHR! Lebensgefahr durch unbefugtes Wiedereinschalten! Bei Arbeiten an der Maschine besteht die...

  • Seite 28: Arbeiten Zur Störungsbehebung

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung 24 Arbeiten zur Störungsbehebung 24.1 Verhalten bei Störungen Grundsätzlich gilt: 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort Not-Stopp-Funktion ausführen. 2. Störungsursache ermitteln.

  • Seite 29: Sicherheit

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung 24.4 Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Wartungsarbeiten tragen: Arbeitsschutzkleidung. Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe, Gehörschutz. Personal Die hier beschriebenen Arbeiten zur Störungsbeseitigung können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden.
  • Seite 30 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung Störung Mögliche Ursache Fehlerbehebung Behebung durch Programm Feinsicherung am Trafo defekt Feinsicherung auswechseln Servicemonteur läuft nicht an Steuerkabel, Füllstandmelder, Teile überprüfen, ggf. Servicemonteur Hand-„0“-Automatik-Schalter auswechseln defekt Förderzeit oder Anforderung Teile überprüfen, ggf.

  • Seite 31: Arbeiten Zur Störungsbehebung

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung 24.6 Arbeiten zur Störungsbehebung 24.6.1 Beseitigen von Schlauchverstopfern Ausführung durch Bediener. Zusätzlich benötigte Schutzausrüstung: Gesichtsschutz HINWEIS! Bei auftretenden Störungen die Siloauslaufklappe (1) schließen. Abb. 30: Siloauslaufklappe schießen 1. Hauptwendeschalter (2) auf Stellung „0“ drehen.

  • Seite 32: Arbeitsende

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeitsende 7. Hand „0“ Automatikschalter auf Stellung HAND (4) schalten. Den Kompressor laufen lassen, bis die Schläuche wieder freigeblasen sind. 8. Anschließend wieder auf Automatikbetrieb (4) umschalten. Abb. 33: Hand“ „0 Automatik 25 Arbeitsende 25.1 Arbeitsende oder Arbeitsunterbrechung...

  • Seite 33: Fördergefäß Abnehmen

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Förderanlage reinigen 25.2 Fördergefäß abnehmen 1. Bundmuttern (1) lösen. 2. Fördergefäß (2) vom Silo / Containers (3) abnehmen. Abb. 36: Fördergefäß abnehmen 26 Förderanlage reinigen 26.1 Reinigung Die äußeren Maschinenteile nur mit einem feuchten Lappen reinigen.
  • Seite 34 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Förderanlage reinigen 4. Stellantrieb durch Drehen des Handrades (3) auf Stellung „ZU“ schließen. Abb. 39: Stellantrieb 5. Hand-„0“-Automatik-Schalter (4) auf Stellung „HAND“ drehen. 6. Hauptwendeschalter (5) auf Stellung „I“ schalten. 7. Grünen Drucktaster (6) Steuerspannung „EIN / AUS“...

  • Seite 35: Wartung

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung 27 Wartung 27.1 Sicherheit Personal Die hier beschriebenen Wartungsarbeiten können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. Einige Wartungsarbeiten dürfen speziell ausgebildetem Fachpersonal oder ausschließlich durch den Hersteller ausgeführt...
  • Seite 36 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung GEFAHR! Bei allen Arbeiten an der SILOMAT - Anlage ist darauf zu achten, dass die Anlage druck - und spannungsfrei ist. 1. Anlage durch Drücken roten Drucktasters Steuerspannung „EIN / AUS“ ausschalten.

  • Seite 37: Wartungsplan

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartungsarbeiten 27.2 Wartungsplan In den nachstehenden Abschnitten sind die Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Sofern bei regelmäßigen Kontrollen keine erhöhte Abnutzung zu erkennen ist, erforderlichen...

  • Seite 38: Filter Reinigen

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Filter reinigen 29 Filter reinigen 29.1 Filterdeckel lösen 1. Rändelschrauben am Filterdeckel lösen und Filterdeckel (1) abnehmen. Abb. 46: Filterdeckel lösen 2. Filterpatronen C 1112/2 (2) und Filterpatrone Polyester (3) aus Filtergehäuse nehmen.

  • Seite 39: Schieberbreite Kontrollieren

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Filter reinigen 29.2 Schieberbreite kontrollieren Ausführung durch Servicemonteur. Jährlich Schieberbreite kontrollieren: 1. Die Mindestbreite der Schieber (1) von 27mm darf nicht unterschritten werden. 2. Beim Austausch der Schieber, das Gehäuse mit trockener Luft ausblasen.

  • Seite 40: Einstellwerte Trans Plus / Light

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Filter reinigen 29.3 Einstellwerte trans plus / light Ausführung durch den Servicemonteur: Zeitrelais Funktion Bezeichnung Einstellwert (1) Anforderung 3 sec. (2) Füllzeit 6 sec. (3) Förderzeit 30 sec. Abb. 51: Einstellwerte Zeitrelais HINWEIS! Nach dem erstmaligen mit Material durchgeführten...

  • Seite 41: Überprüfen Der Drucksteuerung

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Überprüfen der Drucksteuerung 30 Überprüfen der Drucksteuerung Überprüfung der Drucksteuerung 1. Schwarzen Druckschlauch knicken. 2. Eingestellte Förderzeit ablaufen lassen. 3. Schlauch langsam öffnen, 4. Maschine muss über Drucksteuerung ausschalten, wenn der Druck abfällt.

  • Seite 42: Demontage

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Demontage 32 Demontage Nachdem das Gebrauchende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. 32.1 Sicherheit Personal Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden.

  • Seite 43: Demontage

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Demontage Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: – Vor Beginn der Demontage die elektrische...

  • Seite 44: Ersatzteilzeichnung, Ersatzteilliste

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33 Ersatzteilzeichnung, Ersatzteilliste 33.1 Tragegestell trans plus kpl. Artikelnummer 00140428 Seite 44...
  • Seite 45 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Pos. Menge Art.-Nr. Benennung 00 14 04 28 Tragegestell SILOMAT trans RAL2004 kpl. 20 20 78 10 Skt.-Schraube M8 x 25 verzinkt 20 20 93 13 U-Scheibe B 8,4...

  • Seite 46: Rotationskompressor Kdt3.100T 6,1Kw Artikelnummer 00102157

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.2 Rotationskompressor KDT3.100T 6,1KW Artikelnummer 00102157 33.3 Rotationskompressor KDT3.100T 5,5KW Artikelnummer 00110531 Die Mindestbreite der Schieber von 27mm darf nicht unterschritten werden! Filterpatrone C1112/2 20562600 Filterpatrone Polyester 00111853 Seite 46...
  • Seite 47 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Pos. Menge Art.-Nr. Benennung Motor 6,1 KW 14A Auf Anfrage Motor 5,5 KW 11A Auf Anfrage 00 10 47 87 Schalldämpfer KDT Trockenläufer 00 02 35 77 Winkel 1 1/2" IG-AG verzinkt 00 03 62 02 Blindstopfen 1 1/4"...
  • Seite 48 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Seite 48...
  • Seite 49 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Pos. Stck. Art.-Nr. Benennung 00 16 30 10 Lüfterhaube links filterseitig KDT 3.140 / 3.100 RAL2004 (Pos.166) 00 16 30 12 Laterne KDT 3.140 / 3.100 RAL2004 (Pos.50) 00 16 30 11 Lüfterhaube rechts KDT 3.140 / 3.100 RAL2004 (Pos.165) 00 12 97 76 Seitendeckel links KDT3.140 / 3.100 Motorseitig (Pos.15)

  • Seite 50: Drucksteuerung Art. Nr. 00139626 Silomat Trans Plus Light 6,1Kw

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.4 Drucksteuerung Art. Nr. 00139626 SILOMAT trans plus light 6,1KW 33.5 Drucksteuerung Art. Nr. 00139687 SILOMAT trans light 5,5KW Seite 50...

  • Seite 51: Drucksteuerung Art. Nr. 00139626 Silomat Trans Plus Light 6,1Kw

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.6 Drucksteuerung Art. Nr. 00139626 SILOMAT trans plus light 6,1KW 33.7 Drucksteuerung Art. Nr. 00139687 SILOMAT trans plus light 5,5KW Pos. Menge Art.-Nr. Benennung 00 13 96 26 Drucksteuerung SILOMAT trans light kpl.

  • Seite 52: Schaltschrank Art. Nr. 00103404

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.8 Schaltschrank Art. Nr. 00103404 Seite 52...
  • Seite 53 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Pos. Menge Art.-Nr. Benennung 00 10 22 34 Leergehäuse SILOMAT trans plus RAL9002/Struktur 20 45 52 00 Hauptwendeschalter 00 10 21 37 Kontrolllampe LED 48V gelb 00 10 21 36...

  • Seite 54: Nr. 00089077

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.9 Fördergefäss Rollbar Art. Nr. 00089077 Seite 54...
  • Seite 55 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.10 ET-Liste Fördergefäss Rollbar Art. Nr. 00089077 Pos. Menge Art.-Nr. Benennung 00 08 90 77 Fördergefäss rollbar kpl. RAL2004 00 05 79 23 Rohrbügel Fördergefäß rollbar verkürzt RAL2004 00 41 94 44 T-Stück 1"...
  • Seite 56 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.11 Fördergefäss Rollbar Art. Nr. 00089077 Seite 56...

  • Seite 57: Nr. 00089077

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.12 ET-Liste Fördergefäss Rollbar Art. Nr. 00089077 Pos. Menge Art.-Nr. Benennung 20 65 61 00 Festkupplung C DIN 2" IG 20 65 82 00 Dichtung Kupplung C-DIN 20 56 63 53 Fördergefäss rollbar RAL2004...

  • Seite 58: Fördergefäß Pft Silomat Plus Light Rollbar Art. Nr: 00137591

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 33.13 Fördergefäß PFT SILOMAT plus light rollbar Art. Nr: 00137591 Seite 58...
  • Seite 59 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Pos. Menge Art.-Nr. Benennung 20 56 63 52 Zwischenstück (L) 20 70 63 00 Gummidichtung D 330x260x4 20 56 12 02 Stellantrieb Typ 6 20 65 66 00 Festkupplung C DIN 1" IG...

  • Seite 60: Schaltplan S1135 Schaltschrank 00103404

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Schaltplan S1135 Schaltschrank 00103404 34 Schaltplan S1135 Schaltschrank 00103404 Seite 60...
  • Seite 61 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Schaltplan S1135 Schaltschrank 00103404 Seite 61 22.04.2015 22.04.2015...

  • Seite 62: Index

    PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Index 35 Index Abschmieren ..........37, 39 Filter reinigen ............ 38 Allgemeine Angaben ........... 8 Filterdeckel lösen ..........38 Allgemeines ............7 Förderanlage reinigen ........33 Allgemeines Aufstellen des Luftkompressors ... 15 Fördergefäß...
  • Seite 63 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Sicherheitshinweise für den Transport ..... 16 Personal Siloauslaufklappe öffnen ........23 Demontage ........... 42 Spannungslosigkeit herstellen ......27 Erstinbetriebnahme ........29 Stillsetzen im Notfall ......... 26 Installation ............. 29 Störungen ............28 Wartung............
  • Seite 64 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de...
