POSIZIONE DI MANUTENZIONE,

L'ACCESSIBILITÀ ALL'UGELLO, ALL'ELICA ED AGLI ELETTRODI PUÒ AVVENIRE IN DUE MODI:
SOLO PER IL TIPO 380T1
Svitare e togliere il dado di fissaggio alla flangia
ed estrarre il bruciatore dalla caldaia.
Agganciare il bruciatore alla flangia (1), allenta-
re le viti (3) e togliere il boccaglio (2).
Sfilare i cavetti (4) dagli elettrodi, allentare la vite
(3, fig. 12, pag. 7) ed estrarre dal gruppo portau-
gello (7) il gruppo supporto elica (5).
Avvitare l'ugello (6) tenendo il portaugello con
l'ausilio di una chiave.
Rimontare con procedimento inverso a quanto
sopra descritto.

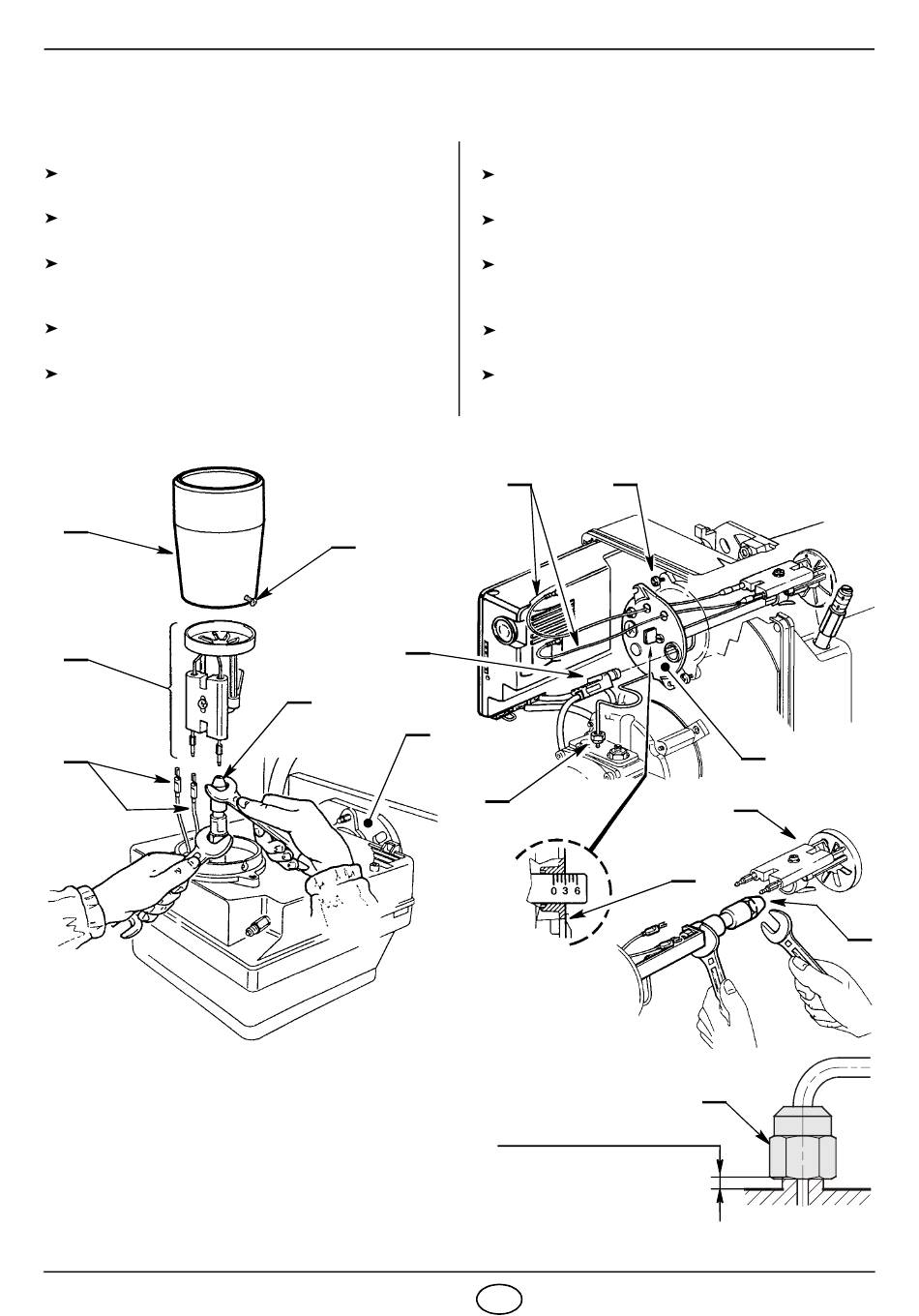

Fig. 13
2
5
4
E9315
ATTENZIONE
Al rimontaggio del gruppo portaugello avvitare il
dado (9), come raffigurato in figura 15.
3363
(vedi fig. 13 e 14)
3
8
6
1
8
PER TUTTI I TIPI BRUCIATORI
Sfilare i cavetti (4) dall'apparecchiatura, il rileva-
tore fiamma (8) e svitare il dado (9) dalla pompa.
Allentare le viti (10) ed estrarre il gruppo portau-
gello (7) ruotando verso destra.
Sfilare i cavetti (4) dagli elettrodi, allentare la vi-
te (3, fig. 12, pag. 7) ed estrarre dal gruppo por-
taugello (7) il gruppo supporto elica (5).
Avvitare l'ugello (6) tenendo il portaugello con
l'ausilio di una chiave.
Rimontare con procedimento inverso a quanto
sopra descritto.
4 10
9
E9316
Fig. 15
