REGOLAZIONE TESTA DI COMBUSTIONE,

La regolazione della testa di combustione varia in base alla portata del bruciatore.
Per effettuare la sua regolazione procedere come segue:
Ruotare in senso orario o antiorario la vite di regolazione (8) fino a che la tacca incisa sulla staffa di re-
golazione (9) coincide con il piano esterno del gruppo portaugello (5).
Esempio per tipo 394T1
La staffa di regolazione (9) è tarata a tacca 2,5; questo significa che il bruciatore è regolato per una por-
tata di 9,8 Kg/h con la pressione della pompa a 14 bar e con l'utilizzo di un ugello da 2,25 GPH, come
viene indicato nella tabella di riferimento.
4.6

REGOLAZIONE SERRANDA ARIA E PRESSIONE POMPA

REGOLAZIONE 1° STADIO

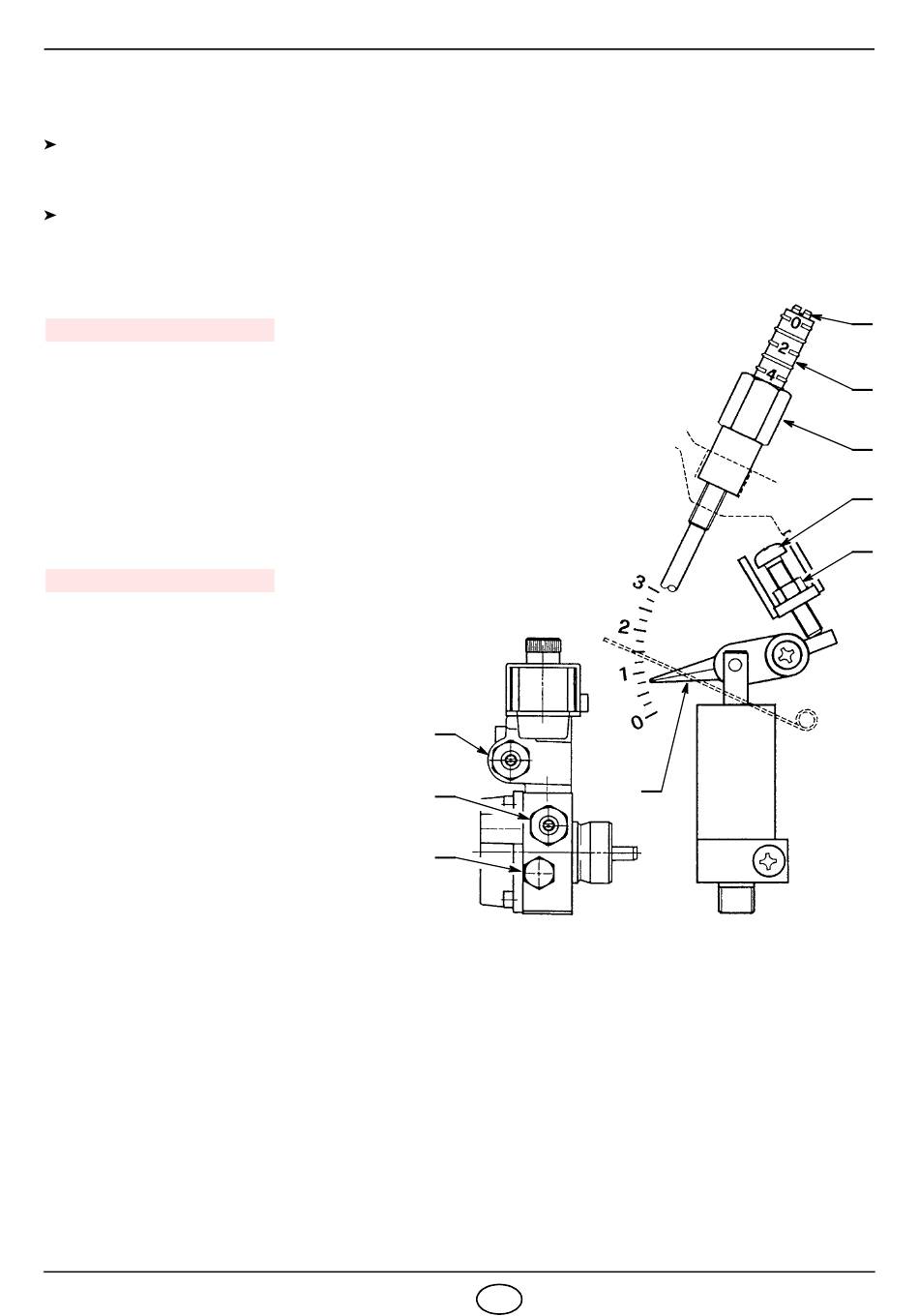

REGOLAZIONE SERRANDA ARIA, (fig. 16)
Allentare il dado (1), agire sulla vite (2) e portare l'indice (3) sulla posi-
zione desiderata.
Quindi bloccare il dado (1).
REGOLAZIONE PRESSIONE POMPA, (fig. 17)
La pompa viene tarata in fabbrica a 9 bar.
Se necessario, ritarare la pressione agendo sulla vite (7).
Il manometro per il controllo della pressione va montato al posto del
tappo (8).
REGOLAZIONE 2° STADIO
REGOLAZIONE SERRANDA ARIA, (fig. 16)
Allentare il dado (4), agire sulla vite (5) fino a
portare l'indice (6) sulla posizione desiderata.
Quindi bloccare il dado (4).
All'arresto del bruciatore la serranda dell'aria
s i c hi u de a u t o m a t i c am e n t e , f in o a d un a
depressione max. al camino di 0,5 mbar.
REGOLAZIONE PRESSIONE POMPA, (fig. 17)
La pompa viene tarata in fabbrica a 14 bar.
Se necessario, ritarare la pressione agendo
sulla vite (9).
Il manometro per il controllo della pressione
va montato al posto del tappo (8).
3363
(vedi fig. 16)
Fig. 17
7
9
8
9
I
Fig. 16
3
S7915
5
6
4
2
1
