Inbetriebnahme der D26
Die Inbetriebnahme erfolgt nach Herstellen der Spannungsversorgung (siehe Abschnitt «Netzwerk- und Stromanschluss, zusätzliche Kabel» im
D25-Kamerahandbuch). Der erste Zugriff erfolgt wie im gleichen Handbuch im Abschnitt «Inbetriebnahme der Kamera» beschrieben. Alle weiteren Arbei-
ten erfordern den Zugriff auf die Benutzeroberfläche der Kamera im Browser. Geben Sie hierzu die IP-Adresse der Kamera in der Adresszeile des Browsers
ein (Benutzer „admin", Passwort „meinsm"; Passwort muss bei erster Anmeldung geändert werden – ab Kamera-Software V5.1.x).
1. Objektiv eintragen
Öffnen Sie Admin Menu > Hardware-Konfigura-
tion > Objektivkonfiguration und wählen Sie das
verwendete Objektiv aus. Dies ist erforderlich, um
Spezialfunktionen z. B. für Weitwinkelobjektive
freizuschalten.
2. Objektiv scharfstellen
Nehmen Sie für diese Aufgabe die Domkuppel ab.
Stellen Sie das Livebild der Kamera im Browser dar. Aktivieren Sie die
Scharfstellhilfe im Browser (Quick Control Scharfstellhilfe, Wert Aktiviert).

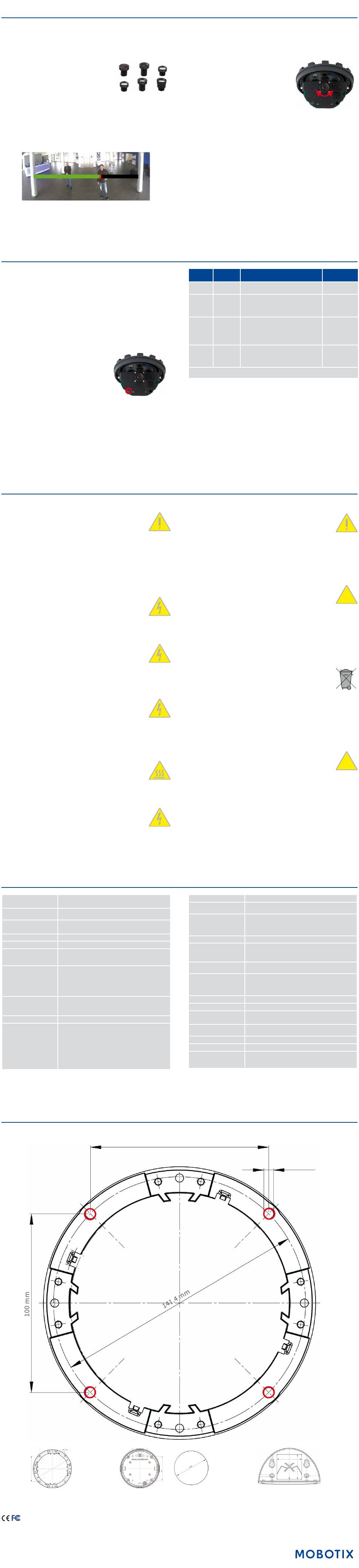

Startoptionen der D26
Normalerweise startet die Kamera als DHCP-Client und versucht, automa-
tisch eine IP-Adresse von einem DHCP-Server zu erhalten. Für bestimmte
Zwecke kann beim Starten der Kamera das Boot-Menü aktiviert werden,
um die Kamera in anderen Modi zu starten.
1. Kamera vorbereiten
• Entfernen Sie den Gehäusering sowie die Domkuppel
• Unterbrechen Sie die Spannungsversorgung der Kamera.
• Stellen Sie die Spannungsversorgung der Kamera wieder her.
2. Boot-Menü aktivieren
Die rote LED leuchtet ca. 5–10 s nach Herstellen
der Spannungsversorgung für die Dauer von
10 s auf. Drücken Sie die durch den roten Kreis
in der Abbildung gekennzeichnete Taste R; die
Kamera wechselt in das Boot-Menü zur Auswahl
verschiedener Boot-Optionen.
Die LED blinkt jetzt ein Mal und wiederholt dieses Blinksignal nach einer
Pause von einer Sekunde (die Anzahl der Blinksignale entspricht der aktuell
auswählbaren Boot-Option). Drücken Sie die Taste R erneut kurz (< 1 s),
um zur nächsten Boot-Option zu wechseln. Nach der letzten Boot-Option
wird wieder die erste angezeigt (1 x blinken).
Wichtige Hinweise
Sicherheitshinweise
Hinweise zur Installation:
• Die Verwendung dieses Produkts in explosionsgefährdeten
Bereichen ist nicht zulässig.
• Die Installation dieses Produkts muss gemäß den Anweisungen in
diesem Dokument („Quick Install") erfolgen. Falsche Montage kann
Schäden an der Kamera verursachen!
• Bei der Installation dieses Produkts dürfen nur Original MOBOTIX-Teile
und MOBOTIX-Anschlusskabel verwendet werden.
• Für die Installation dieses Produkts ist ein tragfähiger ebener Unter-
grund erforderlich, der eine stabile Montage der verwendeten Befes-
tigungselemente erlaubt.
Elektrotechnische Installation: Elektrische Anlagen und
Betriebsmittel dürfen nur von einer Elektrofachkraft oder unter
Leitung und Aufsicht einer Elektrofachkraft den elektrotech-
nischen Regeln entsprechend errichtet, geändert und instandgehalten
werden. Auf die richtige Verwendung der elektrischen Anschlüsse ist zu
achten.
Überspannungen: MOBOTIX-Kameras sind durch eine Reihe
von Maßnahmen gegen die Auswirkungen von geringen Über-
spannungen geschützt. Diese Maßnahmen können jedoch
nicht verhindern, dass größere Überspannungen Schäden an der Kamera
verursachen. Bei der Installation der Kameras im Außenbereich ist daher
dem Blitzschutz und den damit verbundenen Gefahren für Gebäude und
Netzwerkinfrastruktur besondere Beachtung zu schenken.
Max. Leistungsaufnahme angeschlossener Erweiterungs-
module: Die Leistungs aufnahme aller angeschlossenen
MxBus-Module darf 2,5 W nicht überschreiten. An den
MxBus-Stecker und an die USB-Buchse dürfen Verbraucher mit einer
Gesamt-Leistungsaufnahme von max. 3 W angeschlossen werden,
die Kamera mit PoE-Klasse 3 versorgt
det,
ist die Leistungsaufnahme aller angeschlossenen Verbraucher auf
1 W begrenzt!
Objektiv nicht berühren: Aufgrund der hohen Rechen leistung
der D26 kann es, begünstigt durch entsprechende Umgebungs-
bedingungen am Installationsort, zu einer relativ hohen, für
die Funktionalität der Kamera jedoch unbedenklichen Temperaturent-
wicklung im Bereich des Bildsensors kommen. Im Handbereich darf die-
ses Produkt deshalb nicht ohne Domkuppel betrieben werden.
Vor Öffnen der Kamera Stromzufuhr unterbrechen: Stellen
Sie vor dem Öffnen der Kamera (z. B. zum Austauschen der
SD-Karte oder zum Anschließen von Leitungen im Inneren
des Gehäuses) sicher, dass die Stromzufuhr der Kamera unterbrochen ist.
Technische Daten D26
Mx-D26A/B* (Tag-/Nachtsensoren)
Modellvarianten
*Variante Mx-D26B unterstützt MOBOTIX MxBus-Module
Mx-B036 bis Mx-B237 (20 bis 135 mm Kleinbild),
Objektivoptionen
horizontaler Bildwinkel 103° bis 15°
Farbsensor (Tag): 0,1 lx @ 1/60s; 0,005 lx @ 1s
Empfindlichkeit
SW-Sensor (Nacht): 0,02 lx @ 1/60s; 0,001 lx @ 1s
Bildsensor
1/1,8" CMOS, 6MP (3072x2048), Progressive Scan
Max. Bildgröße
6MP (3072x2048)
Frei konfigurierbare 4:3-, 8:3-, 16:9- oder benutzerdefinierte
Bildformate
Formate oder (Image Cropping), z. B. 2592x1944 (5MP),
2048x1536 (QXGA), 1920x1080 (Full-HD), 1280x960 (MEGA)
MxPEG: 42@HD (1280x720), 34@Full-HD,
24@QXGA, 15@5MP, 12@6MP
Max. Bildrate
M-JPEG: 26@HD (1280x720), 13@Full-HD,
9@QXGA, 5@5MP, 4@6MP
H.264: 25@Full-HD, 20@QXGA
MxPEG, M-JPEG, JPEG (max. Ausgabeformat 6MP)
Video-Codec
H.264 (max. Ausgabeformat QXGA, Bandbreitenbegrenzung
möglich)
ONVIF
ONVIF-S (ab Kamera-Software V5.0.2.x)
Auf der internen MicroSD-Karte (SDXC, SDHC vorinstalliert)
extern auf USB-Device
extern auf NAS
DVR
getrennte Livebild und Vollbildaufzeichnung – MxFFS mit Archi-
vierungsfunktion
Vor- und Nachalarmbilder
automatische DVR-Überwachung inkl. Fehlerbenachrichtigung
Bohrschablonen
Handbücher und Bohrschablonen: www.mobotix.com > Support > Download Center > Dokumentation > Betriebsanleitungen
Weitere Informationen auf www.mobotix.com:
• Produkte > Outdoor-Kameras > D26 Dome
• Support > Download Center > Dokumentation > Zertifikate & Konformitätserklärungen
MOBOTIX, das MX Logo, MxPEG und MxActivitySensor sind in der Europäischen Union, den USA und in ande-
ren Ländern eingetragene Marken der MOBOTIX AG • Änderungen vorbehalten • MOBOTIX übernimmt keine
Haftung für technische Fehler, Druckfehler oder Auslassungen • Alle Rechte vorbehalten • © MOBOTIX AG 2017
wird. Wird
PoE-Klasse 2
Kamera
ohne Zubehör
Aufputz-Set/
Aufputz-Set 10°
Drehen Sie das Objektiv mit der Hand (evtl. mit
einem Tuch, siehe unten Sicherheitshinweis
"Objektive nicht berühren") vorsichtig hin und
her, bis der rote Bereich der Scharfstellhilfe
möglichst vollständig verschwunden ist.
Ist die Bildschärfe korrekt eingestellt, deak-
tivieren Sie die Scharfstellhilfe wieder (Quick
Control Scharfstellhilfe, Wert Deaktiviert).
Hinweis: Durch den Linseneffekt der Domkuppel verändert sich der Scharf-
stellpunkt des Teleobjektivs B237 leicht. Drehen Sie daher das Teleobjektiv
(vor Montage der Domkuppel) um ca. 90° gegen den Uhrzeigersinn (gegen
die Objektiv-Einschraubrichtung). Kontrollieren Sie die Bildschärfe des
Kamerabildes bei montierter Domkuppel und korrigieren Sie gegebenen-
falls die Scharfstellung.
3. Konfiguration speichern
Wählen Sie im Livebild der Kamera im Browser das Quick Control Einstel-
lungen verwalten und als Wert Gesamte Konfiguration sichern aus. Die
Kamera sichert die Einstellungen im permanenten Speicher, damit diese
auch nach einem Neustart der Kamera verwendet werden.
LED
Boot-
blinkt
Option
1 x
—
Werksein-
2 x
stellungen
Automati-
3 x
sche IP-
Adresse
Recovery-
4 x
System
*Nur auf Kameras mit Audio-Option und installiertem Lautsprecher.
3. Boot-Option auswählen
Betätigen Sie hierzu die Taste R länger (> 2 s). Die Kamera quittiert die
Auswahl durch 3 s schnelles Blitzen. Nach 20 s erfolgt die akustische Bestä-
tigung lt. obiger Tabelle. Erfolgt keine Auswahl, fährt die Kamera nach
einer gewissen Zeit normal weiter hoch.
Domkuppel und Gehäusering können jetzt wieder montiert werden.
Netzwerksicherheit: MOBOTIX-Produkte bringen alle notwen-
digen Konfigurations möglichkeiten für einen datenschutzkon-
formen Betrieb in Ethernet-Netzwerken mit. Für das system-
übergreifende Datenschutzkonzept ist der Betreiber verantwortlich. Die
notwendigen Grundeinstellungen zur Missbrauchsverhinderung können in
der Software konfiguriert werden und sind passwortgeschützt. Ein unau-
torisierter Fremdzugriff wird dadurch verhindert.
Rechtliche Hinweise
Rechtliche Aspekte einer Video- und Audioaufzeichnung: Beim
Einsatz von MOBOTIX-Produkten sind die Datenschutzbestim-
mungen für Video- und Audio beob achtung zu beachten. Je
nach Landesgesetz und Aufstellungsort der D26 kann die Aufzeichnung von
Video- und Audiodaten besonderen Auflagen unterliegen oder untersagt
sein. Alle Anwender von MOBOTIX-Produkten sind daher aufgefordert,
sich über die aktuell gültigen Bestimmungen zu informieren und diese
zu befolgen. Die MOBOTIX AG übernimmt keine Verantwortung für einen
nicht legalitätskonformen Produktgebrauch.
Entsorgung
Elektrische und elektronische Produkte enthalten viele
Wertstoffe. Entsorgen Sie deshalb die MOBOTIX-Produkte
am Ende ihrer Lebensdauer gemäß den geltenden gesetz-
lichen Bestimmungen und Vorschriften (beispielsweise bei
einer kommunalen Sammelstelle abgeben). MOBOTIX-Produkte dürfen
nicht in den Hausmüll gegeben werden! Entsorgen Sie einen im Produkt
evtl. vorhandenen Akku getrennt vom Produkt (die jeweiligen Produkt-
handbücher enthalten einen entsprechenden Hinweis, wenn das Produkt
einen Akku enthält).
wenn
verwen-
Haftungsausschluss
Die MOBOTIX AG haftet nicht für Schäden, die durch unsach-
gemäße Handhabung seiner Produkte, dem Nichtbeachten
der Bedienungsanleitungen sowie der relevanten Vorschriften
entstehen. Es gelten unsere Allgemeinen Geschäftsbedingungen, deren
jeweils aktuelle Fassung auf www.mobotix.com zum Download bereit
steht (Link AGB unten auf jeder Seite).
Software
Bildverarbeitung
Alarm/Ereignisse
Intelligente Videoanalyse
Schnittstellen
Sicherheit
Zulassungen
Spannungsversorgung
Leistungsaufnahme
Leistungsaufnahme ange-
schlossener Verbraucher
Schutzklassen
Umgebungstemperatur
Maße/Gewicht
Lieferumfang
100 mm
Unterputzmontage-Set
Outdoor-Wandhalter
Bedeutung
Diese Option wird auf dem Kameramodell
nicht unterstützt.
Startet die Kamera mit den Werksein-
stellungen (Werks-IP-Adresse, Benutzer-
namen und Kennwörter werden nicht
zurückgesetzt).
Startet die Kamera als DHCP-Client und
bezieht eine IP-Adresse von einem DHCP-
Server. Ist kein DHCP-Server vorhanden
oder wird keine IP-Adresse erhalten, star-
tet die Kamera mit der Werks-IP-Adresse.
Startet die Kamera im Recovery-System,
z. B. um eine fehlgeschlagene Aktualisie-
rung der Kamera-Software erneut durch-
zuführen.
Videomanagement-Software MxManagementCenter
MxLEO, Gegenlichtkompensation, automatischer Weißabgleich,
Bildentzerrung
Temperatursensor, Erschütterungssensor (mit Firmware ab
V5.0.1) weitere Sensorik/IOs via MxMessageSystem, Benachrich-
tigung über E-Mail, FTP, Telefonie (VoIP, SIP), visuelle/akustische
Alarme, Vor-/Nachalarmbilder
MxActivitySensor, Video-Motion-Analysis, MxAnalytics
Ethernet 100Base-T, MiniUSB, MxBus*;
Ein-/Ausgänge und RS232 über Zubehör
*Nur Variante Mx-D26B
Benutzer-/Gruppenmanagement, HTTPS/SSL, IP-Adressfilter,
IEEE 802.1x, Intrusion Detection, digitale Bildsignatur, MxFFS
EN55022:2010; EN55024:2010; EN50121-4:2006; EN61000-6-
1:2007; EN 61000-6-2:2005; EN61000-6-3:2007+A1:2011;
EN61000-6-4:2007+A1:2011; AS/ NZS CISPR22:2009+A1:2010;
CFR47 FCC part15B
Power over Ethernet IEEE 802.3af
Typ. 4 W
An MxBus: max. 2,5 W, an USB: max. 2,5 W, gesamt max. 3 W
Die Leistungsaufnahme der Kamera erhöht sich entsprechend!
IP66
IK10
–30 bis 50 °C
Ø x H: 160 x 86 mm; Gewicht: ca. 350 g
Gehäuse aus hochfestem Kunststoff (PBT-30GF), weiß, schlag-
feste Domkuppel (transparent), Montagezubehör, Montage-
schlüssel, Patchkabel 50 cm, MicroSD-Karte (eingebaut)
Ø 5,5 mm
Montage mit Montagering (ohne
Zubehör)
Audio-
Bestätigung*
—
Boing
Boing-Boing
Alarm Sound
§
§
Werbung
