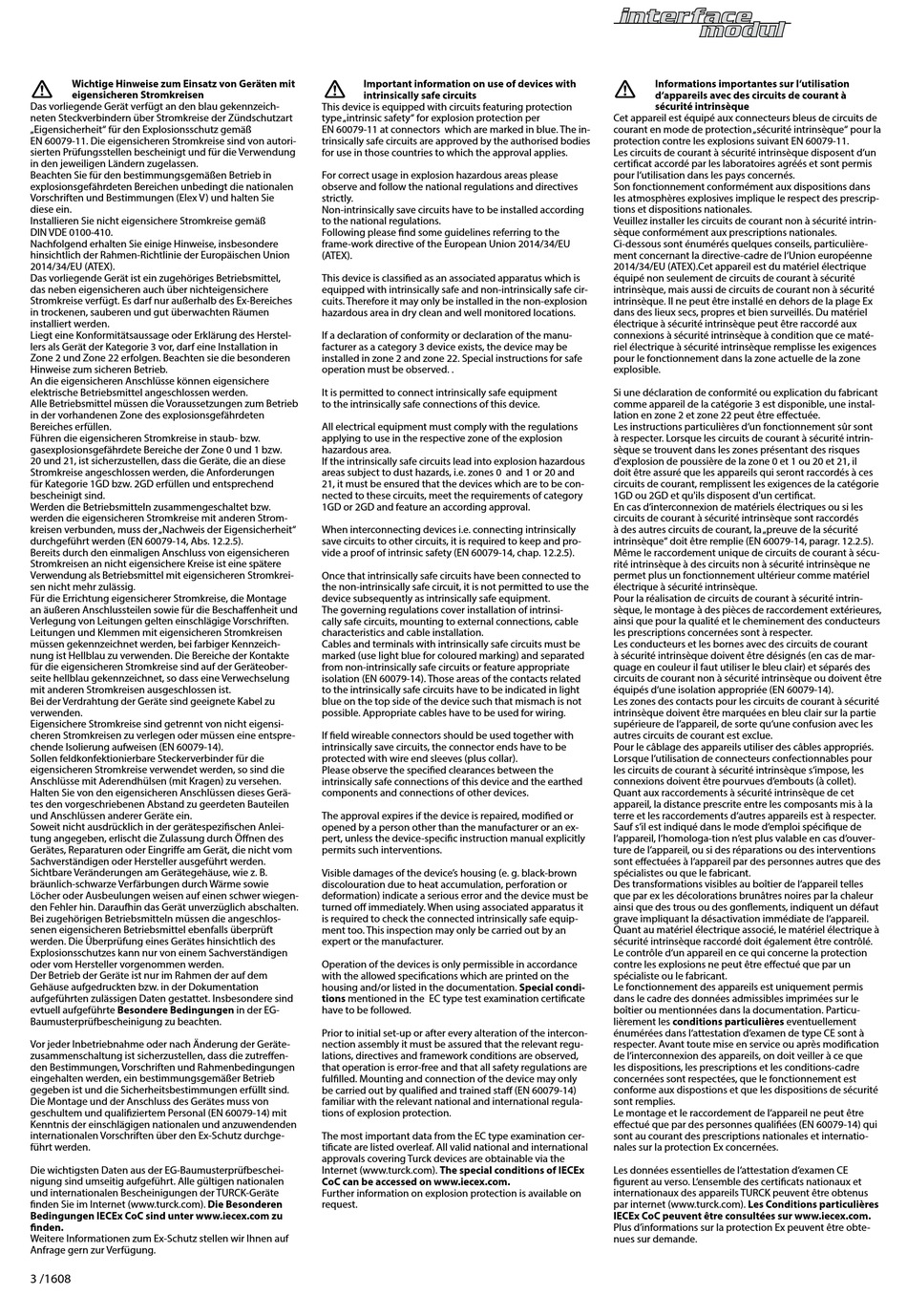

Wichtige Hinweise zum Einsatz von Geräten mit
eigensicheren Strom kreisen
Das vorliegende Gerät verfügt an den blau ge kennzeich-
neten Steckverbindern über Strom kreise der Zündschutzart
„Eigensicherheit" für den Explosionsschutz gemäß
EN 60079-11. Die eigensicheren Stromkreise sind von autori-
sierten Prüfungsstellen bescheinigt und für die Verwendung
in den jeweiligen Ländern zugelassen.
Beachten Sie für den bestimmungsgemäßen Betrieb in
explosionsgefährdeten Bereichen unbedingt die nationalen
Vorschriften und Bestimmungen (Elex V) und halten Sie
diese ein.
Installieren Sie nicht eigensichere Stromkreise gemäß
DIN VDE 0100-410.
Nachfolgend erhalten Sie einige Hinweise, insbesondere
hinsichtlich der Rahmen-Richtlinie der Europäischen Union
2014/34/EU (ATEX).
Das vorliegende Gerät ist ein zugehöriges Betriebsmittel,
das neben eigensicheren auch über nichteigensichere
Stromkreise verfügt. Es darf nur außerhalb des Ex-Bereiches
in trockenen, sauberen und gut überwachten Räumen
installiert werden.
Liegt eine Konformitätsaussage oder Erklärung des Herstel-
lers als Gerät der Kategorie 3 vor, darf eine Installation in
Zone 2 und Zone 22 erfolgen. Beachten sie die besonderen
Hinweise zum sicheren Betrieb.
An die eigensicheren Anschlüsse können eigensichere
elektrische Betriebsmittel angeschlossen werden.
Alle Betriebsmittel müssen die Voraussetzungen zum Betrieb
in der vorhandenen Zone des explosionsgefährdeten
Bereiches erfüllen.
Führen die eigensicheren Stromkreise in staub- bzw.
gasexplosionsgefährdete Bereiche der Zone 0 und 1 bzw.
20 und 21, ist sicherzustellen, dass die Geräte, die an diese
Stromkreise angeschlossen werden, die Anforderungen
für Kategorie 1GD bzw. 2GD erfüllen und entsprechend
bescheinigt sind.
Werden die Betriebsmitteln zusammengeschaltet bzw.
werden die eigensicheren Stromkreise mit anderen Strom-
kreisen verbunden, muss der „Nachweis der Eigensicherheit"
durchgeführt werden (EN 60079-14, Abs. 12.2.5).
Bereits durch den einmaligen Anschluss von eigensicheren
Stromkreisen an nicht eigensichere Kreise ist eine spätere
Verwendung als Betriebsmittel mit eigensicheren Stromkrei-
sen nicht mehr zulässig.
Für die Errichtung eigensicherer Stromkreise, die Montage
an äußeren Anschlussteilen sowie für die Beschaffenheit und
Verlegung von Leitungen gelten einschlägige Vorschriften.
Leitungen und Klemmen mit eigensicheren Stromkreisen
müssen gekennzeichnet werden, bei farbiger Kennzeich-
nung ist Hellblau zu verwenden. Die Bereiche der Kontakte
für die eigensicheren Stromkreise sind auf der Geräteober-
seite hellblau gekennzeichnet, so dass eine Verwechselung
mit anderen Stromkreisen ausgeschlossen ist.
Bei der Verdrahtung der Geräte sind geeignete Kabel zu
verwenden.
Eigensichere Stromkreise sind getrennt von nicht eigensi-
cheren Stromkreisen zu verlegen oder müssen eine entspre-
chende Isolierung aufweisen (EN 60079-14).
Sollen feldkonfektionierbare Steckerverbinder für die
eigensicheren Stromkreise verwendet werden, so sind die
Anschlüsse mit Aderendhülsen (mit Kragen) zu versehen.
Halten Sie von den eigensicheren Anschlüssen dieses Gerä-
tes den vorgeschriebenen Abstand zu geerdeten Bauteilen
und Anschlüssen anderer Geräte ein.
Soweit nicht ausdrücklich in der gerätespezifischen Anlei-
tung angegeben, erlischt die Zulassung durch Öffnen des
Gerätes, Reparaturen oder Eingriffe am Gerät, die nicht vom
Sachverständigen oder Hersteller ausgeführt werden.
Sichtbare Veränderungen am Gerätegehäuse, wie z. B.
bräunlich-schwarze Verfärbungen durch Wärme sowie
Löcher oder Ausbeulungen weisen auf einen schwer wiegen-
den Fehler hin. Daraufhin das Gerät unverzüglich abschalten.
Bei zugehörigen Betriebsmitteln müssen die angeschlos-
senen eigensicheren Betriebsmittel ebenfalls überprüft
werden. Die Überprüfung eines Gerätes hinsichtlich des
Explosionsschutzes kann nur von einem Sachverständigen
oder vom Hersteller vorgenommen werden.
Der Betrieb der Geräte ist nur im Rahmen der auf dem
Gehäuse aufgedruckten bzw. in der Dokumentation
aufgeführten zulässigen Daten gestattet. Insbesondere sind
evtuell aufgeführte Besondere Bedingungen in der EG-
Baumusterprüfbescheinigung zu beachten.
Vor jeder Inbetriebnahme oder nach Änderung der Geräte-
zusammenschaltung ist sicherzustellen, dass die zutreffen-
den Bestimmungen, Vorschriften und Rahmenbedingungen
eingehalten werden, ein bestimmungsgemäßer Betrieb
gegeben ist und die Sicherheitsbestimmungen erfüllt sind.
Die Montage und der Anschluss des Gerätes muss von
geschultem und qualifiziertem Personal (EN 60079-14) mit
Kenntnis der einschlägigen nationalen und anzuwendenden
internationalen Vorschriften über den Ex-Schutz durchge-
führt werden.
Die wichtigsten Daten aus der EG-Baumuster prüfbeschei-
nigung sind umseitig aufgeführt. Alle gültigen nationalen
und internationalen Bescheinigungen der TURCK-Geräte
finden Sie im Internet (www.turck.com). Die Besonderen
Bedingungen IECEx CoC sind unter www.iecex.com zu
finden.
Weitere Informationen zum Ex-Schutz stellen wir Ihnen auf
Anfrage gern zur Verfügung.
3 /1608
ì
Important information on use of devices with
intrinsically safe circuits
This device is equipped with circuits featuring protection
type „intrinsic safety" for explosion protection per
EN 60079-11 at connectors which are marked in blue. The in-
trinsically safe circuits are approved by the authorised bodies
for use in those countries to which the approval applies.
For correct usage in explosion hazardous areas please
observe and follow the national regulations and directives
strictly.
Non-intrinsically save circuits have to be installed according
to the national regulations.
Following please find some guidelines referring to the
frame-work directive of the European Union 2014/34/EU
(ATEX).
This device is classified as an associated apparatus which is
equipped with intrinsically safe and non-intrinsically safe cir-
cuits. Therefore it may only be installed in the non-explosion
hazardous area in dry clean and well monitored locations.
If a declaration of conformity or declaration of the manu-
facturer as a category 3 device exists, the device may be
installed in zone 2 and zone 22. Special instructions for safe
operation must be observed. .
It is permitted to connect intrinsically safe equipment
to the intrinsically safe connections of this device.
All electrical equipment must comply with the regulations
applying to use in the respective zone of the explosion
hazardous area.
If the intrinsically safe circuits lead into explosion hazardous
areas subject to dust hazards, i.e. zones 0 and 1 or 20 and
21, it must be ensured that the devices which are to be con-
nected to these circuits, meet the requirements of category
1GD or 2GD and feature an according approval.
When interconnecting devices i.e. connecting intrinsically
save circuits to other circuits, it is required to keep and pro-
vide a proof of intrinsic safety (EN 60079-14, chap. 12.2.5).
Once that intrinsically safe circuits have been connected to
the non-intrinsically safe circuit, it is not permitted to use the
device subsequently as intrinsically safe equipment.
The governing regulations cover installation of intrinsi-
cally safe circuits, mounting to external connections, cable
characteristics and cable installation.
Cables and terminals with intrinsically safe circuits must be
marked (use light blue for coloured marking) and separated
from non-intrinsically safe circuits or feature appropriate
isolation (EN 60079-14). Those areas of the contacts related
to the intrinsically safe circuits have to be indicated in light
blue on the top side of the device such that mismach is not
possible. Appropriate cables have to be used for wiring.
If field wireable connectors should be used together with
intrinsically save circuits, the connector ends have to be
protected with wire end sleeves (plus collar).
Please observe the specified clearances between the
intrinsically safe connections of this device and the earthed
components and connections of other devices.
The approval expires if the device is repaired, modified or
opened by a person other than the manufacturer or an ex-
pert, unless the device-specific instruction manual explicitly
permits such interventions.
Visible damages of the device's housing (e. g. black-brown
discolouration due to heat accumulation, perforation or
deformation) indicate a serious error and the device must be
turned off immediately. When using associated apparatus it
is required to check the connected intrinsically safe equip-
ment too. This inspection may only be carried out by an
expert or the manufacturer.
Operation of the devices is only permissible in accordance
with the allowed specifications which are printed on the
housing and/or listed in the documentation. Special condi-
tions mentioned in the EC type test examination certificate
have to be followed.
Prior to initial set-up or after every alteration of the intercon-
nection assembly it must be assured that the relevant regu-
lations, directives and framework conditions are observed,
that operation is error-free and that all safety regulations are
fulfilled. Mounting and connection of the device may only
be carried out by qualified and trained staff (EN 60079-14)
familiar with the relevant national and international regula-
tions of explosion protection.
The most important data from the EC type examination cer-
tificate are listed overleaf. All valid national and international
approvals covering Turck devices are obtainable via the
Internet (www.turck.com). The special conditions of IECEx
CoC can be accessed on www.iecex.com.
Further information on explosion protection is available on
request.
ì
Informations importantes sur l'utilisation
d'appareils avec des circuits de courant à
sécurité intrinsèque
Cet appareil est équipé aux connecteurs bleus de circuits de
courant en mode de protection „sécurité intrinsèque" pour la
protection contre les explosions suivant EN 60079-11.
Les circuits de courant à sécurité intrinsèque disposent d'un
certificat accordé par les laboratoires agréés et sont permis
pour l'utilisation dans les pays concernés.
Son fonctionnement conformément aux dispositions dans
les atmosphères explosives implique le respect des prescrip-
tions et dispositions nationales.
Veuillez installer les circuits de courant non à sécurité intrin-
sèque conformément aux prescriptions nationales.
Ci-dessous sont énumérés quelques conseils, particulière-
ment concernant la directive-cadre de l'Union européenne
2014/34/EU (ATEX).Cet appareil est du matériel électrique
équipé non seulement de circuits de courant à sécurité
intrinsèque, mais aussi de circuits de courant non à sécurité
intrinsèque. Il ne peut être installé en dehors de la plage Ex
dans des lieux secs, propres et bien surveillés. Du matériel
électrique à sécurité intrinsèque peut être raccordé aux
connexions à sécurité intrinsèque à condition que ce maté-
riel électrique à sécurité intrinsèque remplisse les exigences
pour le fonctionnement dans la zone actuelle de la zone
explosible.
Si une déclaration de conformité ou explication du fabricant
comme appareil de la catégorie 3 est disponible, une instal-
lation en zone 2 et zone 22 peut être effectuée.
Les instructions particulières d'un fonctionnement sûr sont
à respecter. Lorsque les circuits de courant à sécurité intrin-
sèque se trouvent dans les zones présentant des risques
d'explosion de poussière de la zone 0 et 1 ou 20 et 21, il
doit être assuré que les appareils qui seront raccordés à ces
circuits de courant, remplissent les exigences de la catégorie
1GD ou 2GD et qu'ils disposent d'un certificat.
En cas d'interconnexion de matériels électriques ou si les
circuits de courant à sécurité intrinsèque sont raccordés
à des autres circuits de courant, la „preuve de la sécurité
intrinsèque" doit être remplie (EN 60079-14, paragr. 12.2.5).
Même le raccordement unique de circuits de courant à sécu-
rité intrinsèque à des circuits non à sécurité intrinsèque ne
permet plus un fonctionnement ultérieur comme matériel
électrique à sécurité intrinsèque.
Pour la réalisation de circuits de courant à sécurité intrin-
sèque, le montage à des pièces de raccordement extérieures,
ainsi que pour la qualité et le cheminement des conducteurs
les prescriptions concernées sont à respecter.
Les conducteurs et les bornes avec des circuits de courant
à sécurité intrinsèque doivent être désignés (en cas de mar-
quage en couleur il faut utiliser le bleu clair) et séparés des
circuits de courant non à sécurité intrinsèque ou doivent être
équipés d'une isolation appropriée (EN 60079-14).
Les zones des contacts pour les circuits de courant à sécurité
intrinsèque doivent être marquées en bleu clair sur la partie
supérieure de l'appareil, de sorte qu'une confusion avec les
autres circuits de courant est exclue.
Pour le câblage des appareils utiliser des câbles appropriés.
Lorsque l'utilisation de connecteurs confectionnables pour
les circuits de courant à sécurité intrinsèque s'impose, les
connexions doivent être pourvues d'embouts (à collet).
Quant aux raccordements à sécurité intrinsèque de cet
appareil, la distance prescrite entre les composants mis à la
terre et les raccordements d'autres appareils est à respecter.
Sauf s'il est indiqué dans le mode d'emploi spécifique de
l'appareil, l'homologa-tion n'est plus valable en cas d'ouver-
ture de l'appareil, ou si des réparations ou des interventions
sont effectuées à l'appareil par des personnes autres que des
spécialistes ou que le fabricant.
Des transformations visibles au boîtier de l'appareil telles
que par ex les décolorations brunâtres noires par la chaleur
ainsi que des trous ou des gonflements, indiquent un défaut
grave impliquant la désactivation immédiate de l'appareil.
Quant au matériel électrique associé, le matériel électrique à
sécurité intrinsèque raccordé doit également être contrôlé.
Le contrôle d'un appareil en ce qui concerne la protection
contre les explosions ne peut être effectué que par un
spécialiste ou le fabricant.
Le fonctionnement des appareils est uniquement permis
dans le cadre des données admissibles imprimées sur le
boîtier ou mentionnées dans la documentation. Particu-
lièrement les conditions particulières eventuellement
énumérées dans l'attestation d'examen de type CE sont à
respecter. Avant toute mise en service ou après modification
de l'interconnexion des appareils, on doit veiller à ce que
les dispositions, les prescriptions et les conditions-cadre
concernées sont respectées, que le fonctionnement est
conforme aux dispostions et que les dispositions de sécurité
sont remplies.
Le montage et le raccordement de l'appareil ne peut être
effectué que par des personnes qualifiées (EN 60079-14) qui
sont au courant des prescriptions nationales et internatio-
nales sur la protection Ex concernées.
Les données essentielles de l'attestation d'examen CE
figurent au verso. L'ensemble des certificats nationaux et
internationaux des appareils TURCK peuvent être obtenus
par internet (www.turck.com). Les Conditions particulières
IECEx CoC peuvent être consultées sur www.iecex.com.
Plus d'informations sur la protection Ex peuvent être obte-
nues sur demande.
Werbung
