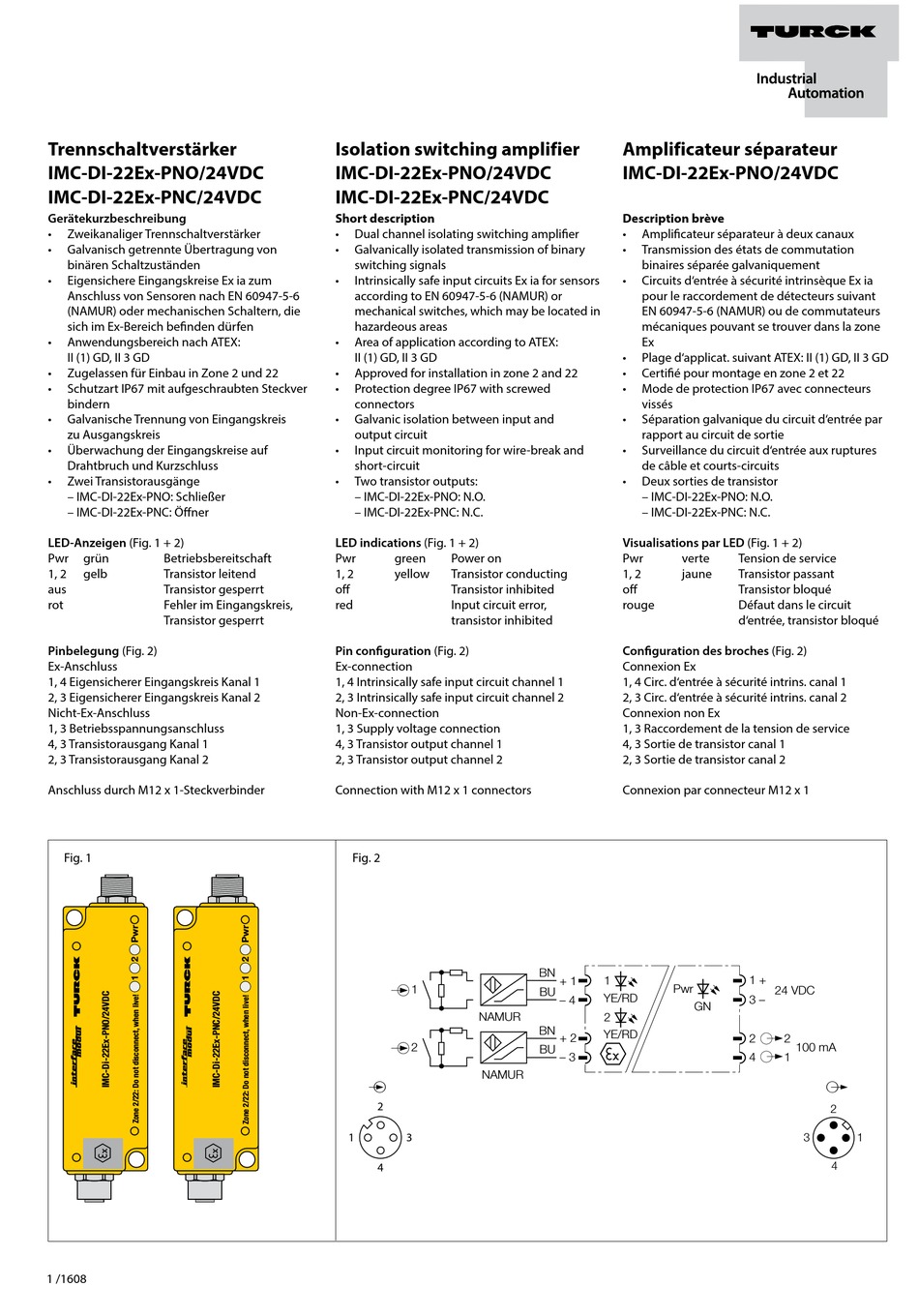

turck IMC-DI-22Ex-PNO/24VDC Montage Und Installation

Trennschaltverstärker
IMC-DI-22Ex-PNO/24VDC
IMC-DI-22Ex-PNC/24VDC
Gerätekurzbeschreibung
• Zweikanaliger Trennschaltverstärker
• Galvanisch getrennte Übertragung von
binären Schaltzuständen
• Eigensichere Eingangskreise Ex ia zum
Anschluss von Sensoren nach EN 60947-5-6
(NAMUR) oder mechanischen Schaltern, die
sich im Ex-Bereich befinden dürfen
• Anwendungsbereich nach ATEX:
II (1) GD, II 3 GD
• Zugelassen für Einbau in Zone 2 und 22
• Schutzart IP67 mit aufgeschraubten Steckver
bindern
• Galvanische Trennung von Eingangskreis
zu Ausgangskreis
• Überwachung der Eingangskreise auf
Drahtbruch und Kurzschluss
• Zwei Transistorausgänge
– IMC-DI-22Ex-PNO: Schließer
– IMC-DI-22Ex-PNC: Öffner
LED-Anzeigen (Fig. 1 + 2)
Pwr grün Betriebsbereitschaft
1, 2 gelb Transistor leitend
aus Transistor gesperrt
rot Fehler im Eingangskreis,
Transistor gesperrt
Pinbelegung (Fig. 2)
Ex-Anschluss
1, 4 Eigensicherer Eingangskreis Kanal 1
2, 3 Eigensicherer Eingangskreis Kanal 2
Nicht-Ex-Anschluss
1, 3 Betriebsspannungsanschluss
4, 3 Transistorausgang Kanal 1
2, 3 Transistorausgang Kanal 2
Anschluss durch M12 x 1-Steckverbinder

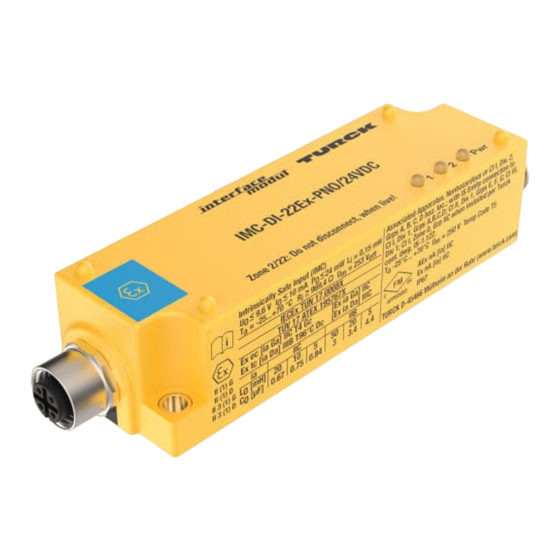

Fig. 1
1 /1608
Isolation switching amplifier
IMC-DI-22Ex-PNO/24VDC
IMC-DI-22Ex-PNC/24VDC
Short description
• Dual channel isolating switching amplifier
• Galvanically isolated transmission of binary
switching signals
• Intrinsically safe input circuits Ex ia for sensors
according to EN 60947-5-6 (NAMUR) or
mechanical switches, which may be located in
hazardeous areas
• Area of application according to ATEX:
II (1) GD, II 3 GD
• Approved for installation in zone 2 and 22
• Protection degree IP67 with screwed
connectors
• Galvanic isolation between input and
output circuit
• Input circuit monitoring for wire-break and
short-circuit
• Two transistor outputs:
– IMC-DI-22Ex-PNO: N.O.
– IMC-DI-22Ex-PNC: N.C.
LED indications (Fig. 1 + 2)
Pwr green Power on
1, 2 yellow Transistor conducting
off Transistor inhibited
red Input circuit error,
transistor inhibited
Pin configuration (Fig. 2)
Ex-connection
1, 4 Intrinsically safe input circuit channel 1
2, 3 Intrinsically safe input circuit channel 2
Non-Ex-connection
1, 3 Supply voltage connection
4, 3 Transistor output channel 1
2, 3 Transistor output channel 2
Connection with M12 x 1 connectors
Fig. 2
1
NAMUR
2
NAMUR
ç
2
1 3
4
Amplificateur séparateur
IMC-DI-22Ex-PNO/24VDC
Description brève
• Amplificateur séparateur à deux canaux
• Transmission des états de commutation
binaires séparée galvaniquement
• Circuits d'entrée à sécurité intrinsèque Ex ia
pour le raccordement de détecteurs suivant
EN 60947-5-6 (NAMUR) ou de commutateurs
mécaniques pouvant se trouver dans la zone
Ex
• Plage d'applicat. suivant ATEX: II (1) GD, II 3 GD
• Certifié pour montage en zone 2 et 22
• Mode de protection IP67 avec connecteurs
vissés
• Séparation galvanique du circuit d'entrée par
rapport au circuit de sortie
• Surveillance du circuit d'entrée aux ruptures
de câble et courts-circuits
• Deux sorties de transistor
– IMC-DI-22Ex-PNO: N.O.
– IMC-DI-22Ex-PNC: N.C.
Visualisations par LED (Fig. 1 + 2)
Pwr verte
1, 2 jaune
off
rouge
Configuration des broches (Fig. 2)
Connexion Ex
1, 4 Circ. d'entrée à sécurité intrins. canal 1
2, 3 Circ. d'entrée à sécurité intrins. canal 2
Connexion non Ex
1, 3 Raccordement de la tension de service
4, 3 Sortie de transistor canal 1
2, 3 Sortie de transistor canal 2
Connexion par connecteur M12 x 1
BN
+ 1 1
Pwr
BU
YE/RD
– 4
GN
2
BN
YE/RD
+ 2
BU
– 3
Tension de service
Transistor passant
Transistor bloqué
Défaut dans le circuit
d'entrée, transistor bloqué
1 +
24 VDC
3 –
2 2
100 mA
4 1
è
2
3 1
4
