Produktübersicht

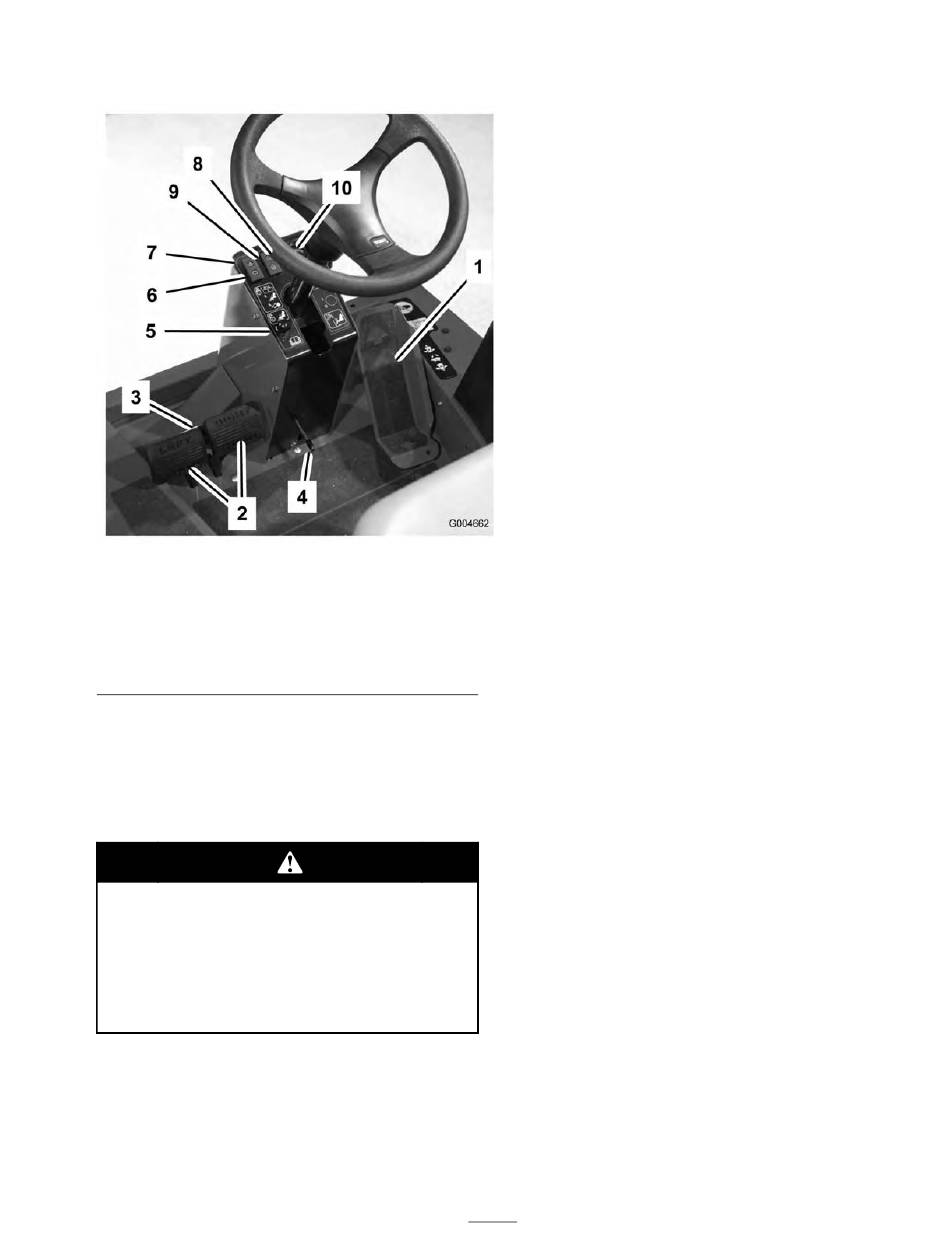

Bild 2
1. Fahrpedal
2. Bremspedale
3. Pedalsperrriegel
4. Lenkradverstellhebel
5. Feststellbremsriegel
Bedienelemente
Hinweis: Bestimmen Sie die linke und
rechte Seite der Maschine anhand der üblichen
Einsatzposition.
Diese Maschine entwickelt am Ohr des
Benutzers mehr als 85 dBA, und dies kann
bei einem längeren Einsatz Gehörschäden
verursachen.
Tragen Sie während des Arbeitseinsatzes
der Maschine einen Gehörschutz.
Fahrpedal
Das Fahrpedal (Bild 2) regelt die Vorwärts- und
Rückwärtsfahrt. Treten Sie oben auf das Pedal,
um vorwärts zu fahren und unten auf das Pedal,
6. Ladelampe
7. Warnlampe –
Motoröldruck
8. Warnlampe – Motorkühl-
mitteltemperatur
9. Glühkerzenlampe
10. Temperaturanzeige
um rückwärts zu fahren. Die Fahrgeschwindigkeit
hängt davon ab, wie weit Sie das Pedal durchtreten.
Treten Sie für die Höchstgeschwindigkeit der
Maschine ohne Belastung das Pedal ganz durch,
während der Gasbedienungshebel auf Schnell
steht.
Reduzieren Sie zum Stoppen den Druck auf das
Fahrpedal und lassen es in die Neutralstellung
zurückgehen.
Wichtig: Die Schraube des
Geschwindigkeitsbegrenzers muss das
Fahrpedal stoppen, bevor die Pumpe den
vollen Hub erreicht, sonst kann diese
beschädigt werden.
Bremspedale
Zwei Fußpedale (Bild 2) regeln unabhängige
Radbremsen zum Unterstützen des Wendens und
Parkens oder zum Beibehalten der Bodenhaftung
beim seitlichen Überfahren von Hängen. Ein
Riegel verbindet die Pedale für die Feststell- und
Transportfunktion.
Pedalsperrriegel
Der Pedalsperrriegel (Bild 2) verbindet beide
Pedale zum Aktivieren der Feststellbremse.
Verstellbares Lenkrad
Drücken Sie den Hebel (Bild 2) nach unten, um
das Lenkrad in die gewünschte Stellung zu kippen.
Lassen Sie dann den Hebel wieder los, um das
Lenkrad in dieser Stellung zu arretieren.
Feststellbremsriegel
Ein Handrad an der linken Seite des
Armaturenbretts betätigt den Feststellbremsriegel
(Bild 2). Verbinden Sie, um die Feststellbremse
zu aktivieren, die Pedale mit dem Riegel,
drücken beide Pedale durch und ziehen den
Feststellbremsriegel heraus. Drücken Sie zum
Lösen der Feststellbremse beide Pedale durch, bis
sich der Feststellbremsriegel zurückzieht.
Ladezustandsanzeige
Die Ladezustandsanzeige (Bild 2) leuchtet auf,
wenn der Ladekreis der Anlage gestört ist.
17
