Dell OptiPlex 5490 All-In-One Servicehandbuch Seite 64

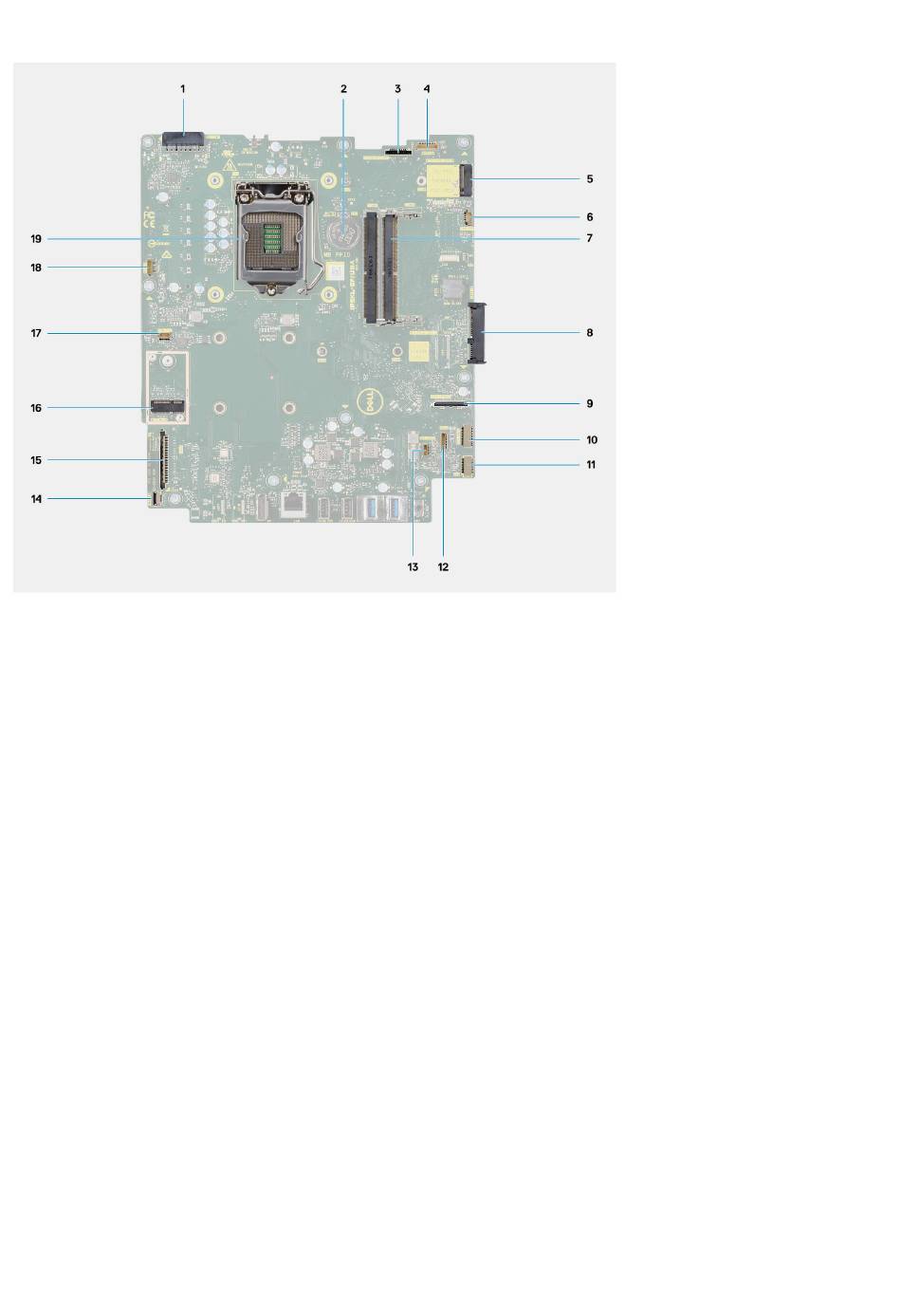

1. Netzteilkabelanschluss
2. Knopfzellenbatterie
3. Anschluss für Kabel der Bildschirmhintergrundbeleuchtung
4. Anschluss des Kamerakabels
5. M.2 2230/2280-SSD-Anschluss
6. Anschluss des Prozessorlüfterkabels
7. Speichermodule
8. Festplattenanschluss
9. Seitlicher E/A-Signalkabelanschluss
10. Seitlicher E/A-Stromkabelanschluss
11. Anschluss des Audioplatinenkabels
12. Anschluss des Mikrofonmodulkabels
13. Anschluss des Lautsprecherkabels
14. Anschluss des Betriebsschalterkabels
15. Anschluss des Bildschirmkabels
16. M.2-WLAN-Anschluss
17. Anschluss des Netzteillüfterkabels
18. Touchscreen-Kabelanschluss
19. Prozessor
Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
