Schritte

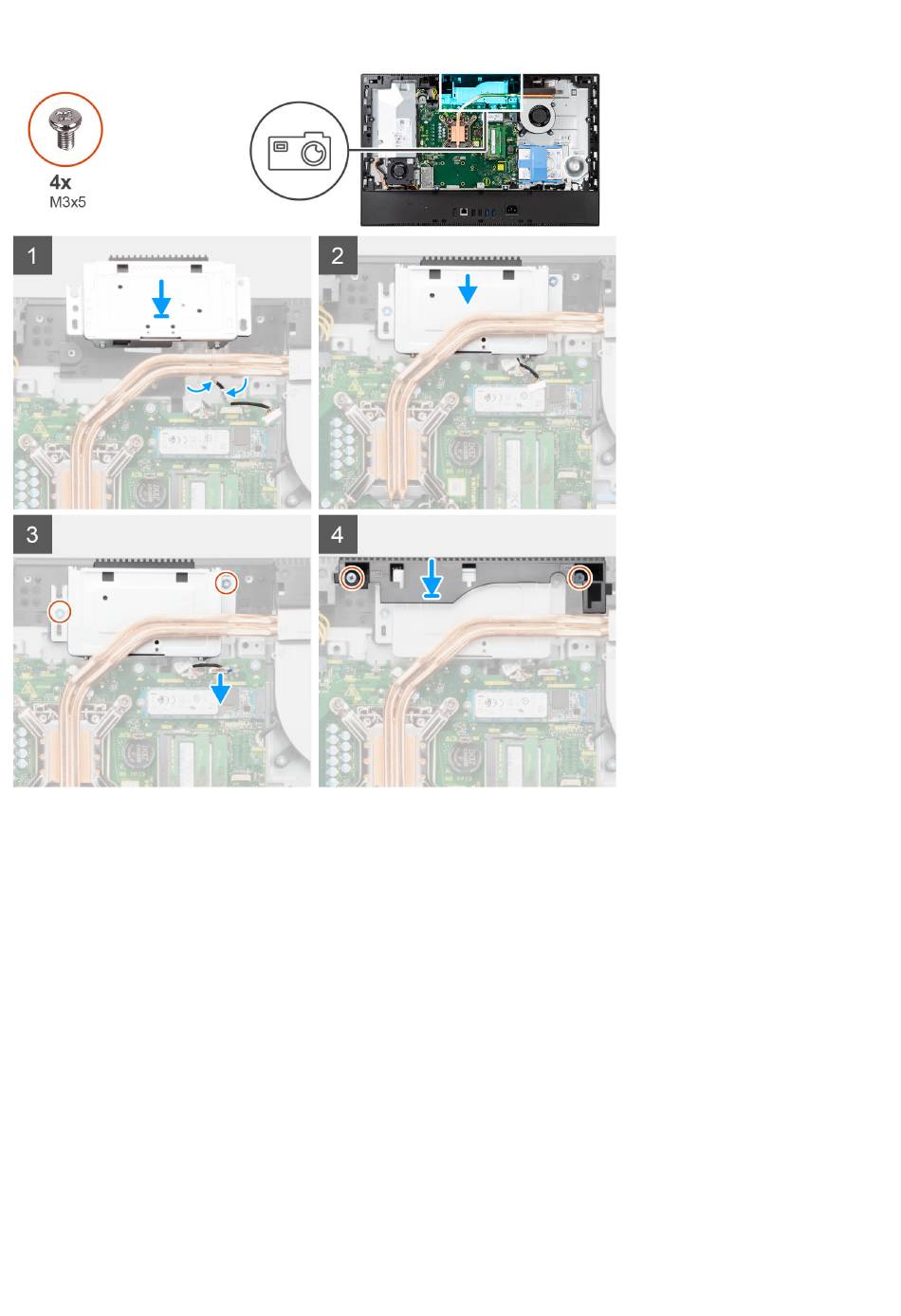

1. Führen Sie das Kamerakabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe.
2. Schieben Sie die Kamerabaugruppe auf den mittleren Rahmen und richten Sie die Schraubenbohrungen auf der Kamerabaugruppe an
den Schraubenbohrungen am mittleren Rahmen aus.
3. Bringen Sie die zwei Schrauben (M3x5) wieder an, mit denen die Kamerabaugruppe am mittleren Rahmen befestigt ist.
4. Verbinden Sie das Kamerakabel mit der Systemplatine.
5. Richten Sie die Schraubenbohrungen auf der Kameraklappe mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe
aus.
6. Bringen Sie die zwei Schrauben (M3x5) zur Befestigung der Kameraklappe an der Grundplatte der Bildschirmbaugruppe wieder an.
Nächste Schritte
1. Bringen Sie die Abdeckung der Systemplatine
2. Bringen Sie die rückseitige Abdeckung
3. Bringen Sie die Kabelabdeckung
4. Installieren Sie den Ständer.
5. Befolgen Sie die Anweisungen unter
an.
wieder an.
an (optional).
Nach der Arbeit an Komponenten im Inneren des Computers.
