Dell OptiPlex 5490 All-In-One Servicehandbuch Seite 87

Schritte

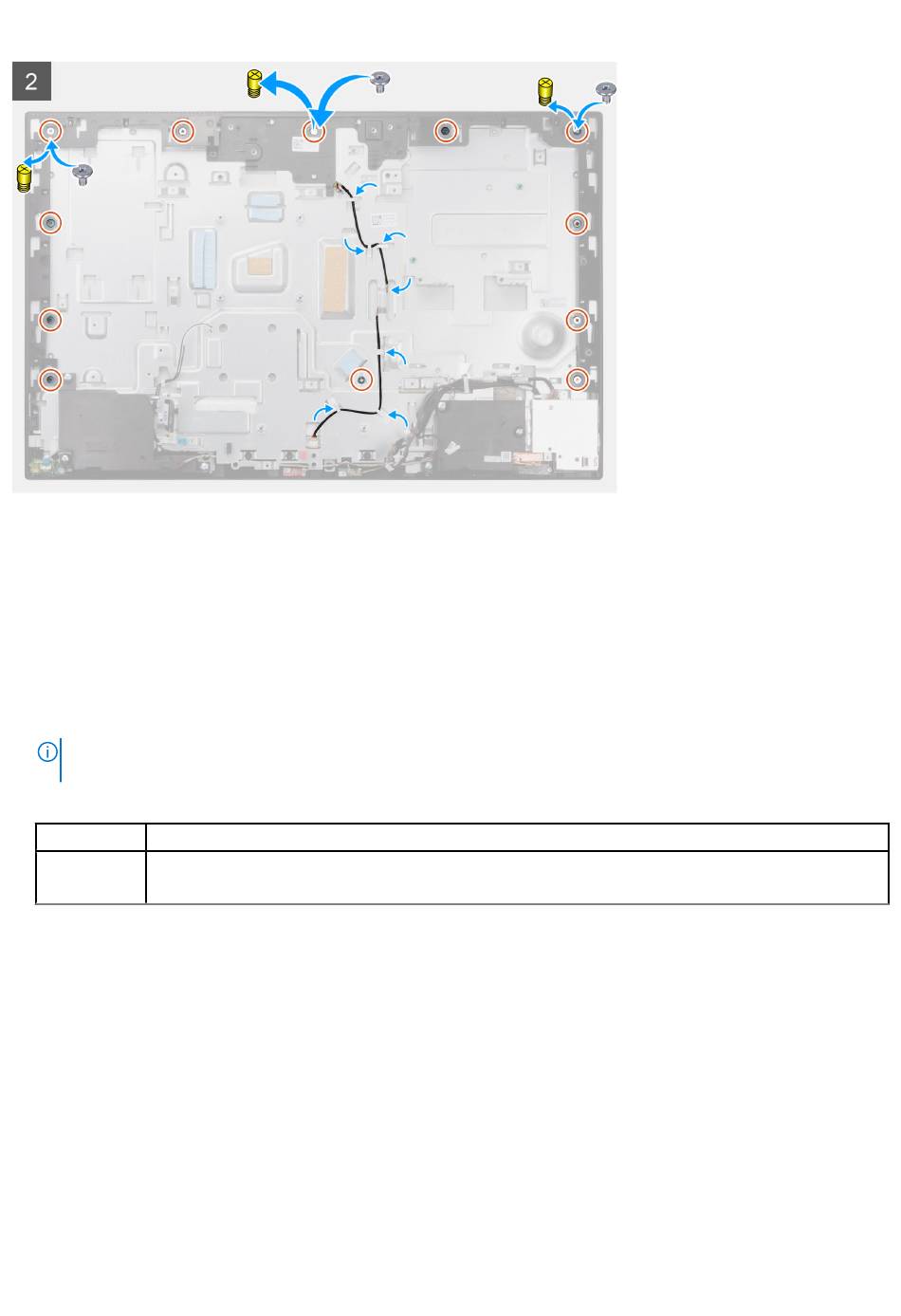

1. Bringen Sie das System in eine aufrechte Position und schieben Sie den Bildschirm in die Schlitze der Grundplatte der
Bildschirmbaugruppe.
2. Führen Sie die Kabel der Bildschirmhintergrundbeleuchtung und des Bildschirms durch die Schlitze auf der Grundplatte der
Bildschirmbaugruppe.
3. Legen Sie die Grundplatte der Bildschirmbaugruppe mit dem Bildschirm nach unten auf eine saubere und ebene Fläche.
4. Bringen Sie die neun Schrauben (M3x5) wieder an, mit denen der Bildschirm am mittleren Rahmen und an der Grundplatte der
Bildschirmbaugruppe befestigt wird.
5. Entfernen Sie die drei Madenschraube vom Bildschirm und bringen Sie die drei Schrauben (M3x5) wieder an, mit der der Bildschirm am
mittleren Rahmen und der Grundplatte der Bildschirmbaugruppe befestigt wird.
ANMERKUNG: Die Madenschraube wird mit dem Ersatzbildschirm geliefert. Sie dient dazu, den Bildschirm an der Grundplatte
der Bildschirmbaugruppe zu befestigen.
Tabelle 3. Anzahl der Madenschrauben
Display-Typ Anzahl der Madenschrauben
Touchscreen- Einprozessorsystem
Display
