Einbauen Der Netzschalterplatine - Dell Optiplex 5490 All-In-One Servicehandbuch

3. Heben Sie die Netzschalterplatine aus dem mittleren Rahmen.
Identifier
Version
Status

Einbauen der Netzschalterplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

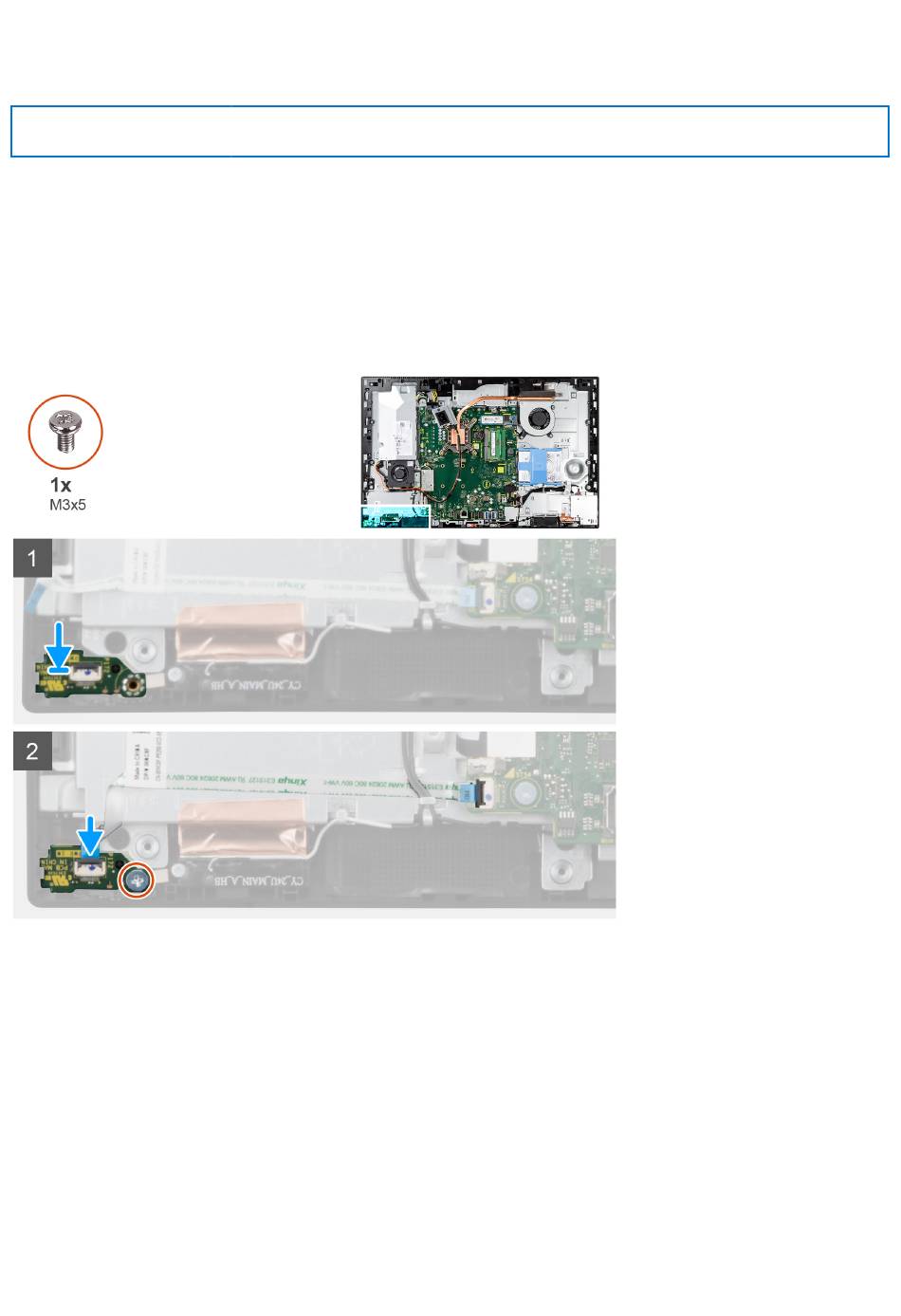

Die nachfolgende Abbildung zeigt die Position der Netzschalterplatine und bietet eine visuelle Darstellung des Verfahrens zum Einbauen.
Schritte
1. Richten Sie die Netzschalterplatine aus und setzen Sie sie in ihren Steckplatz am mittleren Rahmen.
2. Bringen Sie die Schraube (M3x5) wieder an, mit der die Netzschalterplatine am mittleren Rahmen befestigt wird.
3. Schieben Sie das Kabel der Netzschalterplatine in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu
befestigen.
Nächste Schritte
1. Installieren Sie die Lautsprecher.
2. Bauen Sie die hintere E/A-Halterung
3. Bringen Sie die untere Abdeckung
4. Bringen Sie die Abdeckung der Systemplatine
5. Bringen Sie die rückseitige Abdeckung
6. Bringen Sie die Kabelabdeckung
