Dell OptiPlex 5490 All-In-One Servicehandbuch Seite 68

Schritte
1. Richten Sie die Schraubenbohrungen in der Systemplatine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe
aus.
2. Setzen Sie die neun Schrauben (M3x5) wieder ein, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt
wird.

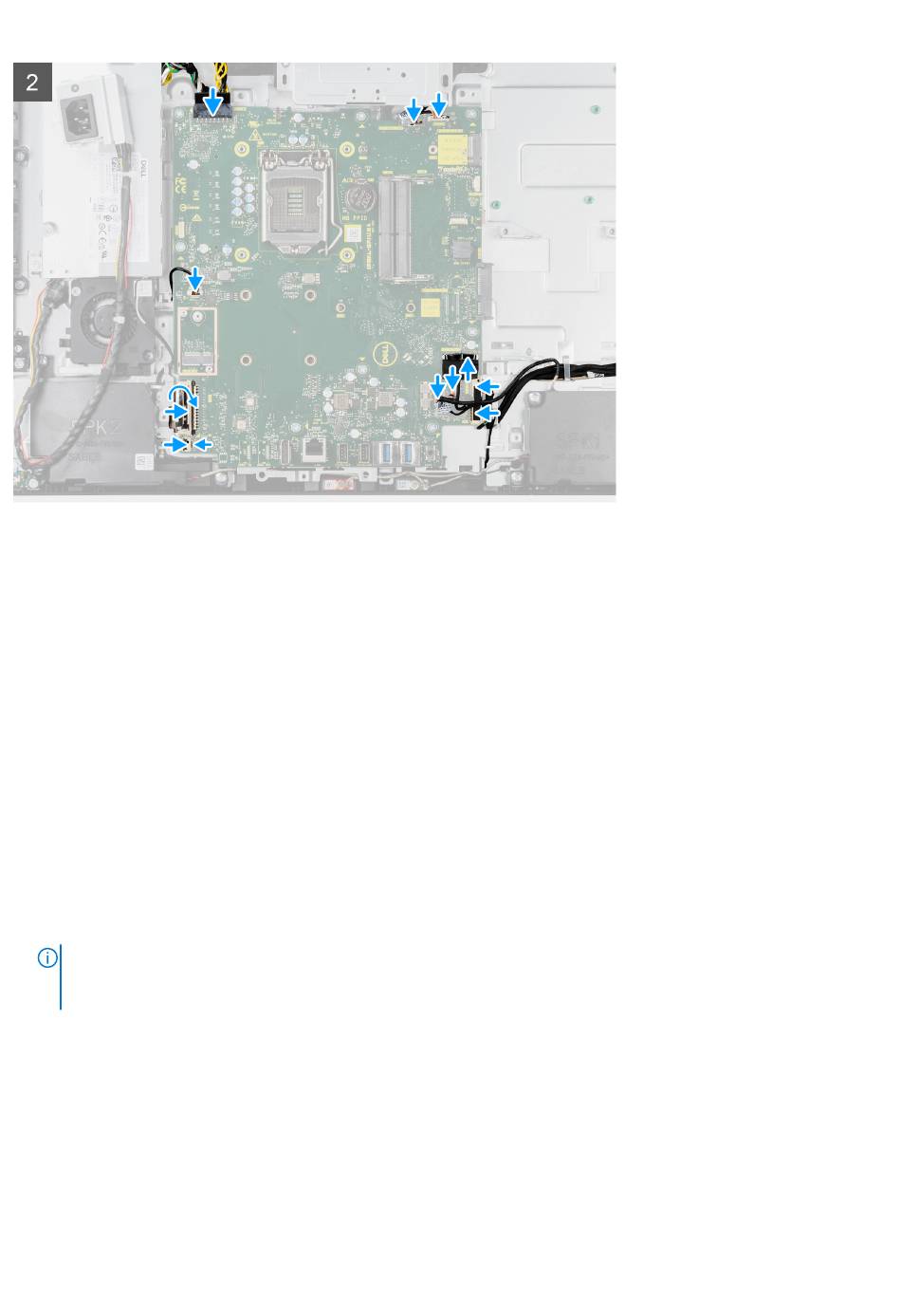

3. Schließen Sie das Kamerakabel am Anschluss der Systemplatine an.
4. Schließen Sie das Touchscreenkabel an die Systemplatine an.
5. Verbinden Sie das Systemlüfterkabel mit der Systemplatine.
6. Schließen Sie das Audioplatinenkabel an die Systemplatine an.
7. Verbinden Sie das SIO-Stromversorgungskabel mit der Systemplatine.
8. Schließen Sie das SIO-Signalkabel an die Systemplatine an.
9. Schließen Sie das Mikrofonmodulkabel an die Systemplatine an.
10. Verbinden Sie das Lautsprecherkabel mit der Systemplatine.
11. Verbinden Sie das Kabel der Netzschalterplatine mit der Systemplatine und schließen Sie den Riegel, um das Kabel zu befestigen.
12. Schließen Sie das Netzteillüfterkabel an der Systemplatine an.
13. Schließen Sie das Netzteilkabel an der Systemplatine an.
14. Verbinden Sie das Bildschirmkabel mit der Systemplatine.
15. Schließen Sie das Kabel der Bildschirmhintergrundbeleuchtung an der Systemplatine an.
ANMERKUNG: Stellen Sie sicher, dass das Kabel der Bildschirmhintergrundbeleuchtung unter der Systemplatine und nicht an der
Seite der Systemplatine verlegt ist, um zu vermeiden, dass das Kabel zwischen der Systemplatine und der Kamera eingeklemmt
wird. Dies schadet dem Kabel und die Kamera rastet möglicherweise nicht in die geschlossene Position ein.
Nächste Schritte
1. Bauen Sie die hintere E/A-Halterung
2. Bringen Sie die untere Abdeckung
3. Installieren Sie die Knopfzellenbatterie.
4. Installieren Sie den Prozessor.
5. Bauen Sie den Kühlkörper
6. Bauen Sie das M.2-2280-SSD-Laufwerk
7. Bauen Sie das M.2-2230-Solid-State-Laufwerk
8. Bauen Sie die Wireless-Karte
68 Entfernen und Einbauen von Komponenten
ein.
an.
ein.
ein.
ein.
ein.
