Schritte

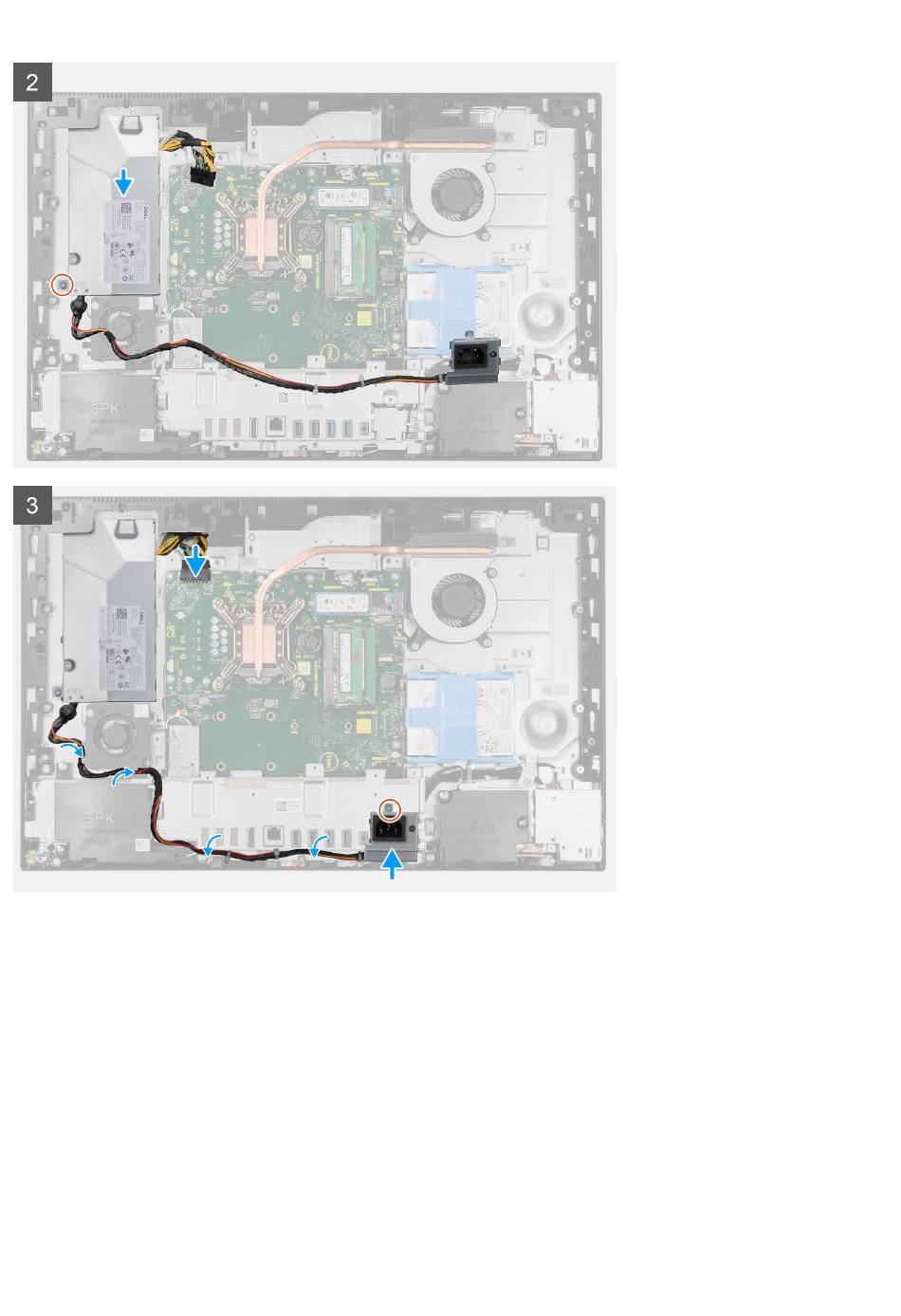

1. Richten Sie das Netzteil am Steckplatz auf der Grundplatte der Bildschirmbaugruppe aus und setzen Sie es ein.
2. Bringen Sie die Schraube (M3x5) wieder an, mit der das Netzteil an der Grundplatte der Bildschirmbaugruppe befestigt wird.
3. Verbinden Sie das Netzteilkabel mit dem Anschluss auf der Systemplatine.
4. Verlegen Sie das Netzteilkabel durch die Kabelführungen an der hinteren E/A-Halterung und dem Netzteillüfter.
5. Richten Sie die Schraubenbohrung an der Netzteilbuchse mit der Schraubenbohrung an der hinteren E/A-Halterung aus und setzen
Sie sie in den Steckplatz an der hinteren E/A-Halterung ein.
6. Bringen Sie die Schraube (M3x5) wieder an, mit der die Netzteilbuchse an der hinteren E/A-Halterung befestigt ist.
Nächste Schritte
1. Bringen Sie die untere Abdeckung
2. Bringen Sie die Abdeckung der Systemplatine
3. Bringen Sie die rückseitige Abdeckung
4. Bringen Sie die Kabelabdeckung
an.
an.
wieder an.
an (optional).
